Tröttnade på tejp och skumgummi på hagelbocken, men var inte heller sugen på att lämna iväg en 2000kr-bössa för ett kolvkamsjobb som hade kostat mer än bössan.

Insåg att jag jobbar ju på mekanisk verkstad, varför har jag inte tänkt på detta tidigare



Så efter lite googlande så hittade jag en princip som verkade bra, sen tillverkade jag allt efter eget huvud.



Planen är att jag ska göra fler, har ju 3 bössor till som behöver högre kam  Så jag fyller på med de jobben när jag har tid att utföra dem.

Först förlängde jag kolven med 10 mm då den var för kort, blev i aluminium som jag hålborrade.

Sågade plåten i bandsågen då jag inte kände att det var motiverat att rita av den ojämna bakkappan i CAD och sen skära den i laserskäraren som jag jobbar med, det var ju trots allt bara två bitar.

Lackade svart och monterade.

Sen tog jag tag i underbeslaget, ritade i CAD och skar ut i lasern, 5 mm Alu.

Försänkte hålen för träskruvarna, överdrev kanske lite med antalet skruv dock

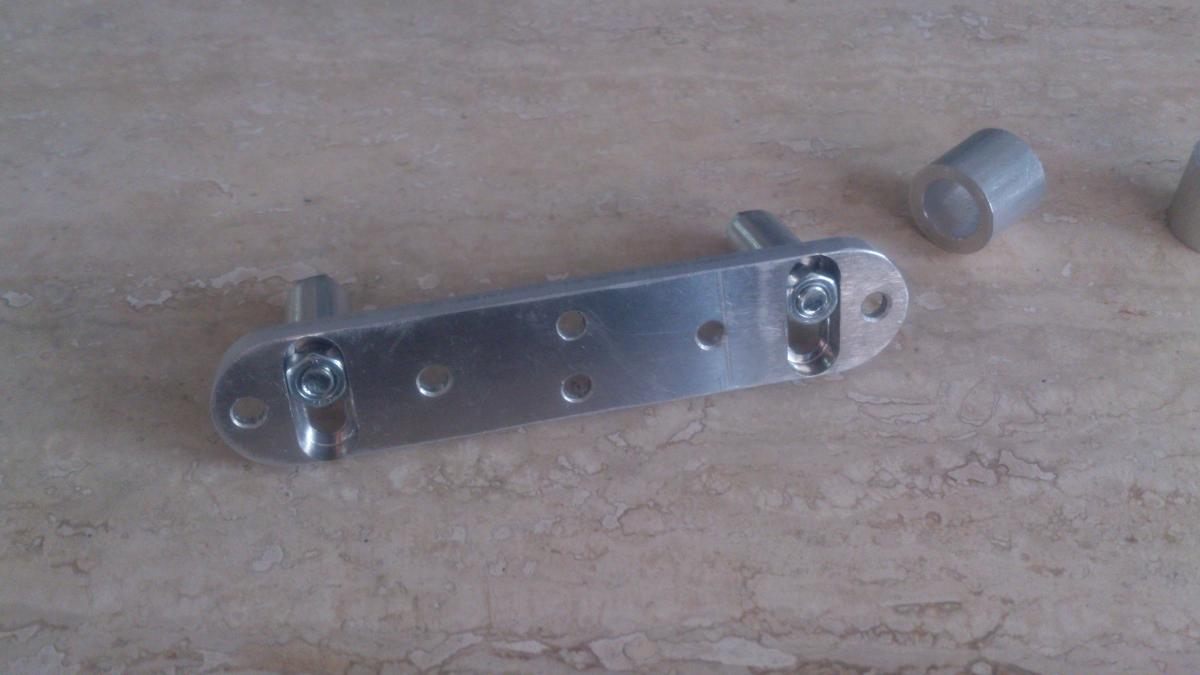

Sen svarvade jag rören i aluminium och fräste spår för muttrarna på undersidan av underbeslaget





Satte bandsågen i kolven. Blev inte helt rakt i snittet, men det justerade jag senare.

Sen var det dags att fräsa i träet. överdelen var bara två 16mm hål, relativt enkelt men viktigt att dom sitter med rätt mellanrum.

Underbeslaget gjorde jag med radie 10 i ändarna istället för en vanlig fyrkant,

dels för att det är snyggare och dels för att jag i detta läget enkelt kunde gå ner med en 20-fräs och bara fräsa ett spår.

Sen tryckte jag i aluminiumhylsorna i överdelen och borrade och gängade för stoppskruvarna.

Den sågade ytan fick lite stockolja och underbeslaget skruvades fast efter förborrning.

Sen var det klart. Justerbar i höjd och sidled.

Kanon! Ser snyggt och prydligt ut!

Fint extraknäck.......det kan du tjäna stålar på!

Riktigt snyggt, bra jobbat

Riktigt bra jobb som det ser ut.

Kul att det uppskattas!

Sida/sidan blir nog nästa offer, då jag bara ser toplevern vid anläggning, och den är betydligt mer gedigen än bocken så det hade varit kul att kunna använda den.

Funderar på att göra allt i mässing till den, känns som att det passar in bättre på en sida/sida, så länge inte vikten blir ett problem.
