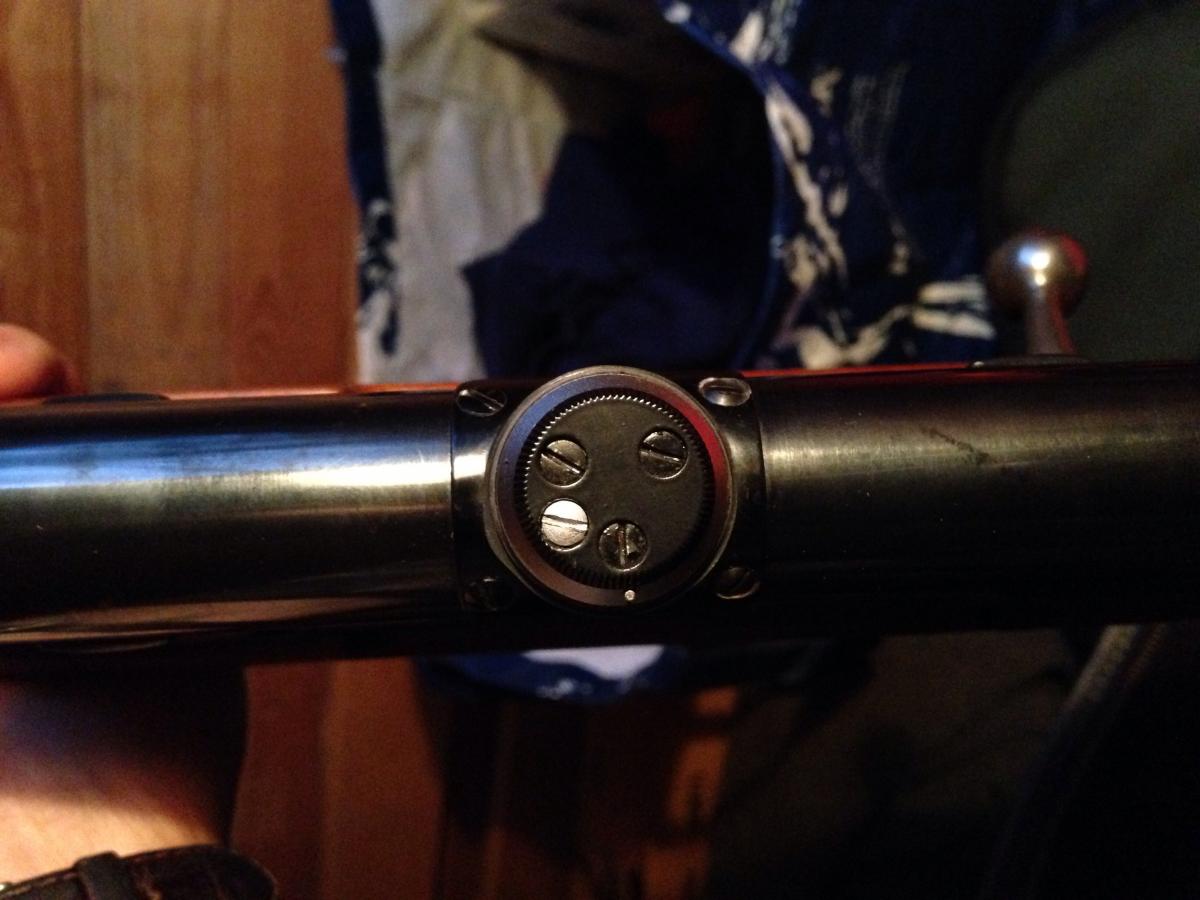

Hej! Jag har en Husqvarna 1600, kal.30-06 med hakmonterat kikarsikte av fabrikat Hensoldt Wetzlar (Diasta). Siktet har fyra skruvar på inställningsdelen och jag är osäker på vilka skruvar att skruva på. Bifogar bild på siktets inställningsdel. Just nu skjuter den två cm till höger och två cm över på 50 m. Har ni någon aning om hur jag ska göra? Skulle verkligen uppskatta all hjälp!

Lägg in något foto o fabrikat. Gärna närfoton.

Det kan vara till hjälp.

Isjonsson: se ovan. Har lagt till bild samt fabrikat. Skulle verkligen uppskatta hjälp!

Tyvärr är jag ingen expert men har du provat att vrida på det stora vredet utan att lossa någon skruv?

Om du nu ska lossa någon skruv så tror jag att du ska lossa den blanka lite grand.

Räkna knäppen så att du kan ändra tillbaka det till den inställningen som du hade från början.



Du kan läsa i länken o ev. regga dig på det andra forumet o slänga ut frågan där också.

http://forum.robsoft.nu/viewtopic.php?f=31&t=12639

Det framgår av länken ovan att det är ett sikte som tillverkas inom Zeiss-gruppen.

Du kan ju ev. skriva till Zeiss o fråga annars.

Ta med modellbeteckning o tillverkningsnr.

http://www.zeiss.com/sports-optics/en_de/hunting/riflescopes/all-riflescopes.html

Det här är allt jag hittar:

Instructions for sighting in Zeiss (Hensoldt) riflescopes



After mounting a riflescope on a weapon, the gunsmith zeroes the riflescope for a specific range, i.e. the line of sight is aligned with the bore axis of the barrel in such a way that the point of impact and the aiming point coincide at a specific distance.



As the trajectory is curved, the bore axis and the line of sight form an angle which is dependent on the type of ammunition used and the range. At longer or shorter ranges than the sighting-in distance or when the line of sight is not horizontal (in the mountains), the shooter will aim above or below his target to compensate for the difference in distance.



If a riflescope is correctly mounted on an weapon, it is generally not necessary to readjust the line of sight relative to the weapon. If a re-adjustment is necessary for special reasons or if a riflescope/weapon combination is to be zeroed for a new range, proceed as follows:



1. Unscrew the protective cap (1).



2. Only loosen the bright, chrome-plated screw (2).

Do not loosen the three dark, painted screws (3)!)



3. Using the knurled disc (4), you can now adjust the reticle as required.

To correct a high shot, turn the disk (4) counterclockwise.

To correct a low shot, turn the disk (4) clockwise.



4. Re-tighten the bright screw (2); do not use force, otherwise the fine thread of the elevation adjustment will be damaged.



5. Check the point of impact. If necessary, repeat the procedure as described until the result obtained is satisfactory.



6. Loosen the three painted screws (3).

Turn the graduated ring (5) until its index line is opposite the marking (6). This index allows you to make adjustments of a defined magnitude during sighting in. In addition, this index enables you to find the zero position again if, in special cases, the adjustment was changed. The index can also be used to indicate the reticle adjustments for other ranges and types of ammunition after additional markings for these ranges and types of ammunition have been provided.



7. Re-tighten the three screws (3).



8. Screw the protective cap (1) back on. Take care not to squash the rubber gasket (7)!.

To correct the windage adjustment, proceed in the same manner.

To correct a shot to turn left, turn the disk (4) clockwise.

To correct a shot to the right, turn the disk (4) counterclockwise.





Adjustment range of the reticle in cm/100m ( in./100yds) at one revolution



Diasta/Diatal 4x32 100cm/ revolution (36 in./ revolution)

Diasta/Diatal 6x42 70cm/ revolution (25 in./ revolution)

Diasta/Diatal 8x32 50cm/ revolution (18 in./ revolution)

Diavari 1,5-6x42 110cm/ revolution (39 in./ revolution)

Diavari 2,5-10x52 65cm/ revolution (23 in./ revolution)



Stort tack! Är inte helt säker på om detta passar till det sikte jag har, en del av instruktionerna är relevanta men andra moment verkar inte passa siktet. Träffbilden är dock så god att jag kan jaga med bössan under älgjakten så skjuter jag in den med hjälp av någon mer kunnig senare. Tack igen.

Instruktionerna verkar passa helt och hållet. Bra jobbat M-Ola.



De tre små skruvarna ser ut att vara för att "nollställa" siktet (punkt 6-7).

Blir enklare att hitta tillbaka till utgångsläget om man skruvar mycket. Men egentligen onödigt. Dvs hoppa över dem.



Ska du skjuta in den (1-5) så ta bort locket,  lossa på den vita, provsjkut. Skruva på hela stora ratten om det tar fel och provskjut. Upprepa tills det tar där du vill.

När du är färdig skruva fast den vita igen.

Skruva på stora locket sen (8) (den du tog bort vid punkt 1 för att komma åt rattarna).

Klart för jakt.



Den vita är alltså bara till för att man inte ska kunna komma åt justerratten av misstag. Man skruvar helt enkelt fast justerratten så den inte kan rubbas.



De 3 svarta är för att lossa den stora justerratten så man kan nollställa (i 99,99% är det onödigt, ska du jaga älg är det helt onödigt att göra så).



Låter enkelt, är säkert lika enkelt också. Tror inte du behöver hjälp för det.
