Tänkte sammanfatta min första gängning av pipa med lite bilder då entusiasmen eventuellt falnar med tiden

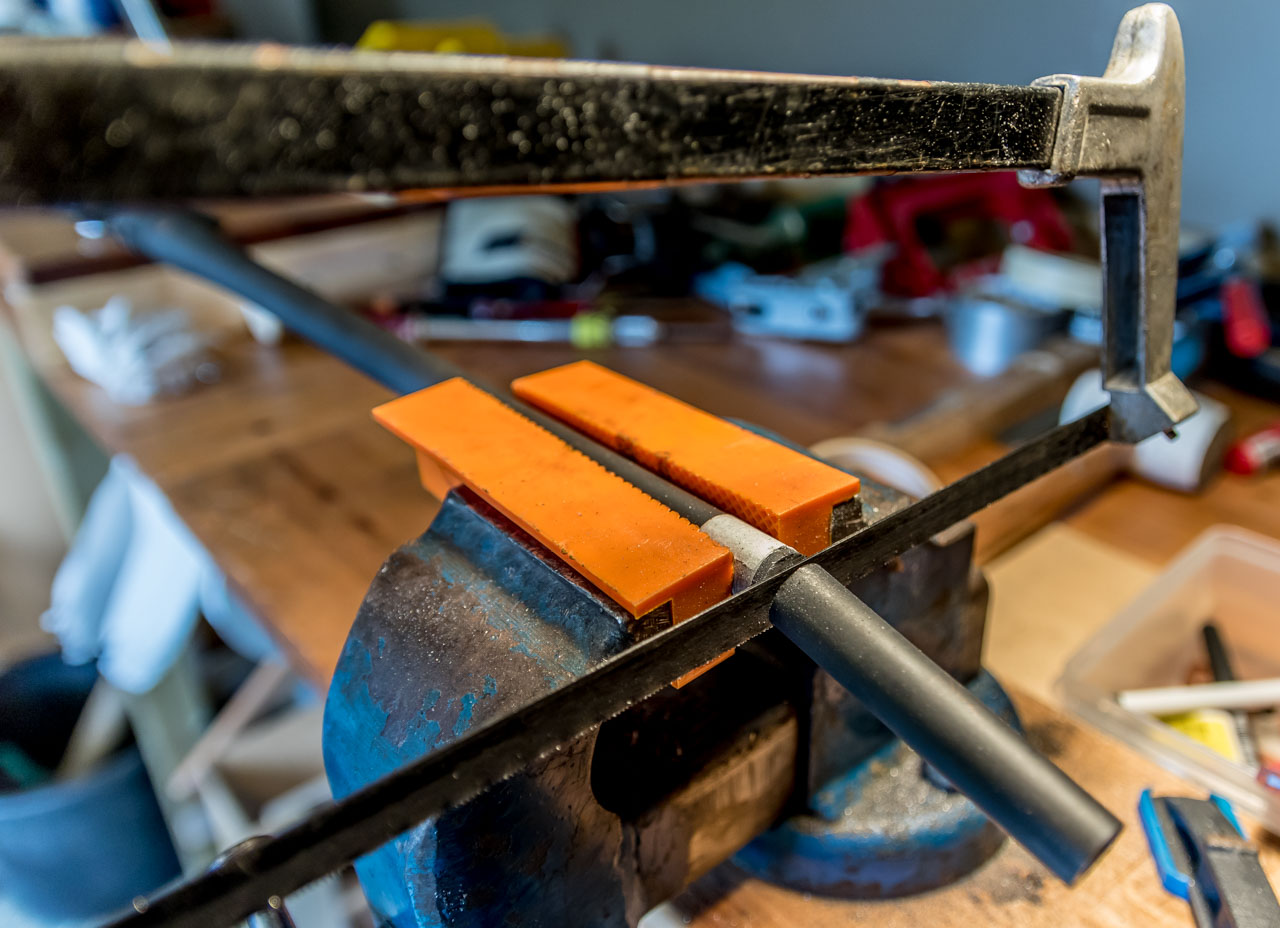

Den gode Hannes på Netjakt vågade låta sin Ruger American 308 vara försökskanin för mina första trevande försök att korta pipan och få till en anständig M14x1-gänga som ska hålla en RCC Carbon Compact-dämpare. Efter att ha avlägsnat trycket så gick en gammal dröm i uppfyllelse, nämligen att kapa en pipa medelst bågfil:



Så in med pipan i svarven och indikera upp hjälpligt för att kunna snygga till mynningen lite grann - bara för att kunna få in en Grizzly rod (indikatorstång) med bussning (i detta fall .3000"):



Här har vi den lilla svarven som nätt och jämnt uppfyller den kravspec jag satte i höstas när jag skulle bestämma mig för en. Till slut blev det att köpa denna nya från Automatic Production i Dalarna och den anlände på juldagen faktiskt. Levererades av en väldigt sur speditör som, av mängden levrat blod i ansiktet att döma, gått förlorande ur en fight med en nyligen avkapad H20-balk. I ett oerhört naivt försök att bryta isen frågade jag till slut "Har du slagit i huvudet?". Svaret blev ett surt "Ja". Man borde blivit reporter...



Svarven väger 150 pannor, går på 230 V, har 26 mm spindelgenomgång och har alla de relevanta gängstigningar jag vill ha: 1mm, 1.5 mm, 2 mm samt en räcka tumstigningar såsom 20 och 28 tpi. De flesta gängor av intresse är därför möjliga att skära: M14x1, M15x1, M18x1, 1/2" UNF 20 tpi (standard för 22 LR) och 1/2" UNEF 28 tpi (standard för AR15).

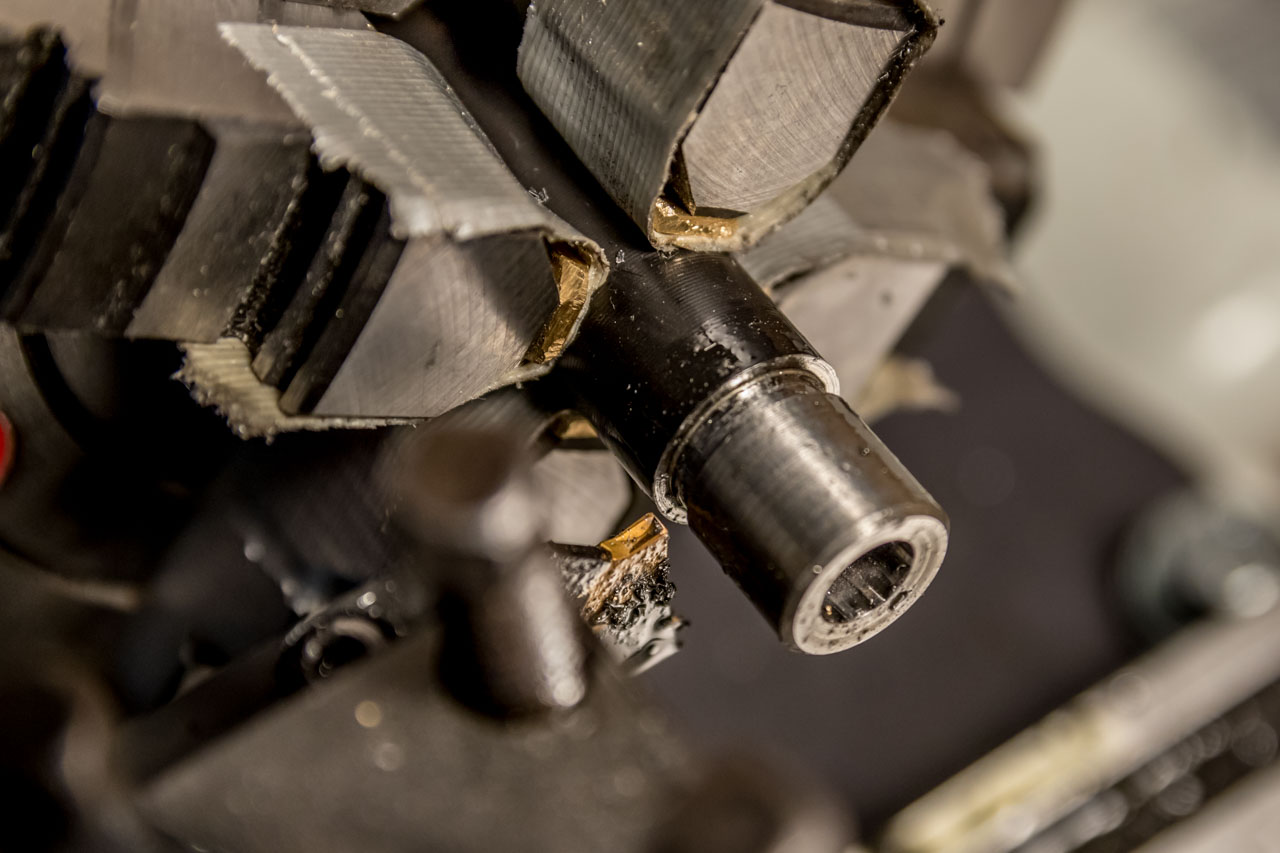

Efter indikering var det dags att göra en 11 graders matchkröning:





Som i ett senare skede snyggas till med Scotchbrite och våtslippapper. Dags sedan att ta ner diameter till 14 mm inför att skära gängan:



Gör sedan en förgång medelst avstickningsstålet (fick ett tips av Spuhr igår kväll att göra en radie där mot pipan så att gängdelen blir starkare mot brytkrafter - tar med mig det till nästa pipa):



Dags att skära gänga! Sätter toppsliden till 29 grader enligt konstens alla regler:



Sen ett grunt testskär för att säkerställa att det inte brunnit i skallen:

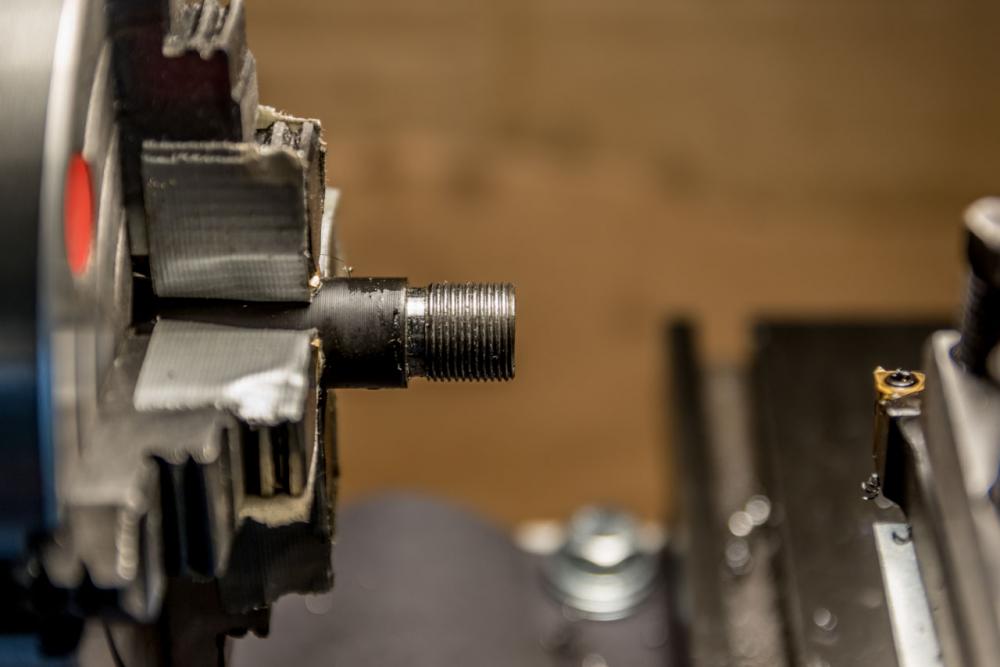

Ser bra ut! Dags att börja köra och fixa gängan:



Blir bättre för varje runda med skäret. Till slut är det dags att snygga till på 640 rpm med diverse slipmedel:



Passar på att testa kröningen genom att dra Topz inifrån och ut för att säkerställa att inga trådar fastnar i någon grad på väg ut från loppet. Färdig!

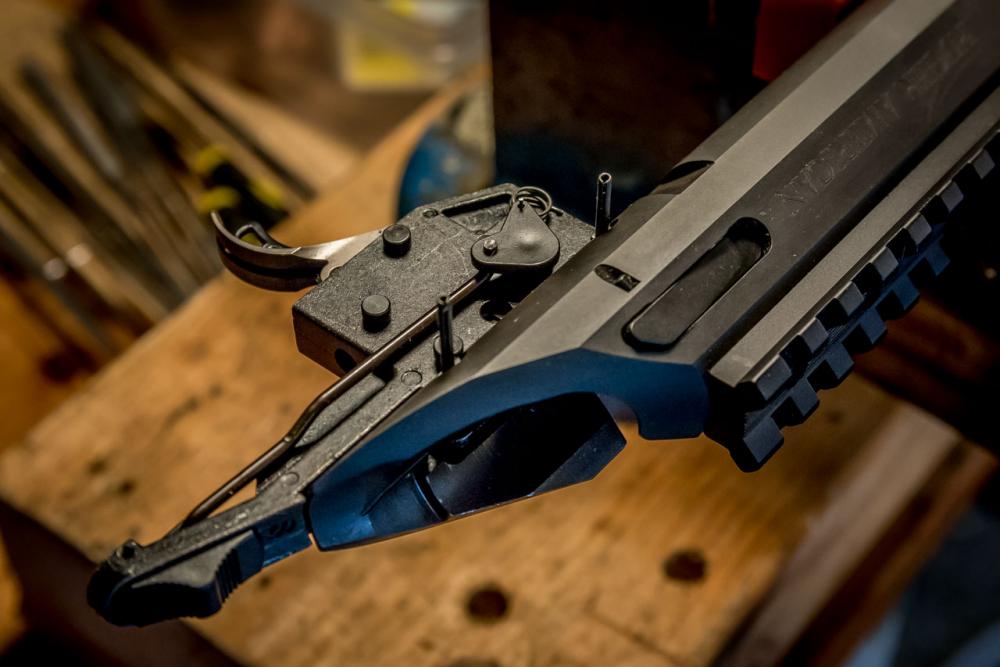

Återstår att montera tillbaka trycket genom att driva i de två små sprintarna som håller det på plats:



Done! I med härligheten i plaststocken och prova med dämparen:



Kollar rakheten genom att titta genom loppet från patronläget och vrida pipan till sina extremlägen. Den lilla bit av dämparen som tittar fram längst fram i mynningen tittar fram lika mycket på alla sidor = rakt.

Kul att svarven till slut använts för det ändamål den ursprungligen köptes i vintras

Ännu en gång - läckert! och bra jobbat

Mvh Joacim

Tjusigt jobbat! Jag laddar för samma jobb på min m/96 framöver!

Det där med radien är rätt tänkt, men spelar ingen roll om det inte är utmattningsbelastat. Belastar man hårt blir det lite lokal plasticering och sen jämnas spänningarna ut. Slå inte knut på dig själv för att få till en radie!

34 minutes ago redtop sa:

Tjusigt jobbat! Jag laddar för samma jobb på min m/96 framöver!

Det där med radien är rätt tänkt, men spelar ingen roll om det inte är utmattningsbelastat. Belastar man hårt blir det lite lokal plasticering och sen jämnas spänningarna ut. Slå inte knut på dig själv för att få till en radie!

Man kan väl ändå konstatera att radie gör det hela starkare än 90-gradersvinkel? Använder man radien på ett karbidverktyg så är det ju ganska enkelt.

Sen kan man fråga sig vad en "11 graders matchkröning" gör för nytta inne i en ljuddämpare.............

1 hour ago exabit sa:

Man kan väl ändå konstatera att radie gör det hela starkare än 90-gradersvinkel? Använder man radien på ett karbidverktyg så är det ju ganska enkelt.

Radie är bättre, inget snack om det. Om du har ett verktyg med radie så använd det, men pipan kommer inte att gå av om du kör med ett verktyg utan radie, det var mer så jag menade.

58 minutes ago Dansken sa:

Sen kan man fråga sig vad en "11 graders matchkröning" gör för nytta inne i en ljuddämpare.............

För de tillfällen skytten är på älgbanan och inte vill steka sin dämpare. Älgbanan där maximal precision är a och o

Du behöver inte maximal precision på älgbanan. Där räcker det att kapa pipan med en bågfil

Nä, men hur kul är det att veta att man bara har ganska kass precision?! Då kan man ju toppa med ett Oxo och bara skjuta Podium med tumvantar. Guuuud så tråkigt!!

Snyggt!!

Alla män borde ha en svarv i garaget - men endast ett fåtal bör använda den!

Kan även åta mig att hjälpa till med enklare jobb om någon känner sig manad

Ja jäklar... då behöver jag inte dokumentera mitt projekt. Har inte kommit till skott än men har tänkt göra precis likadant.

T.o.m. svarven är likadan även om min är märkt Optimum.

Har inte tillverkat en "rear spider" än men bara jag hittar lämplig material så blir det en sådan. Hur har du satt fast din, gängat eller?

Fick hem en fyrbacks och en spännhylsechuck för några dar sedan, men de passar inte direkt på Optimums orginalflänsar som jag köpt så jag ska anpassa dem idag.

Ser att en del smeder använder spännhylschuck vid piparbeten är det bra det? Om inte loppet är exakt centrerat..
