Dags att göra ett custom rembygelfäste till Joacim

Kravspec: M5-gänga.

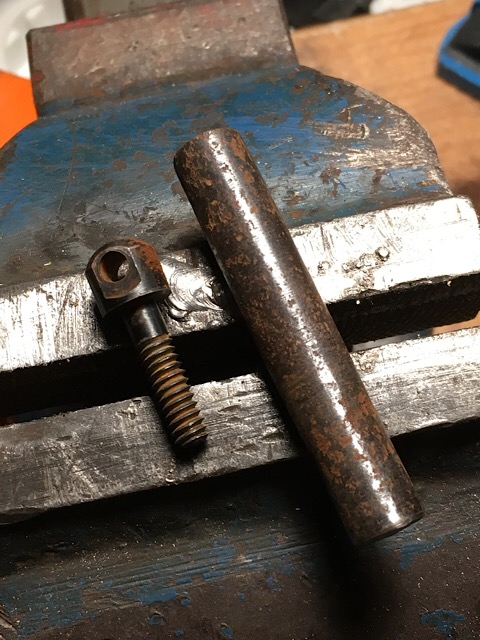

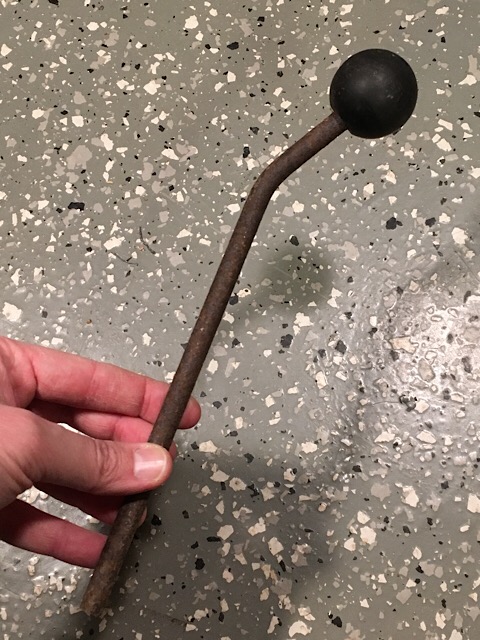

Hade ett liggande men med amerikansker gänga så jag använde det som inspiration. På skjutbanan hade jag noterat ett gäng rostiga ”spakar” med bakelitknopp sen flera år tillbaka. Då dessa behövde ett nytt hem så rekvirerade jag dem. Visade sig att diametern var perfekt så jag slapp ta ner mer material än nödvändigt



Sågade av en bit med bågfilen (fortfarande samma slitna Bahco Sandflex som verkar odödligt) och grovslipade bort rosten genom att fästa det i chucken i borrmaskinen:

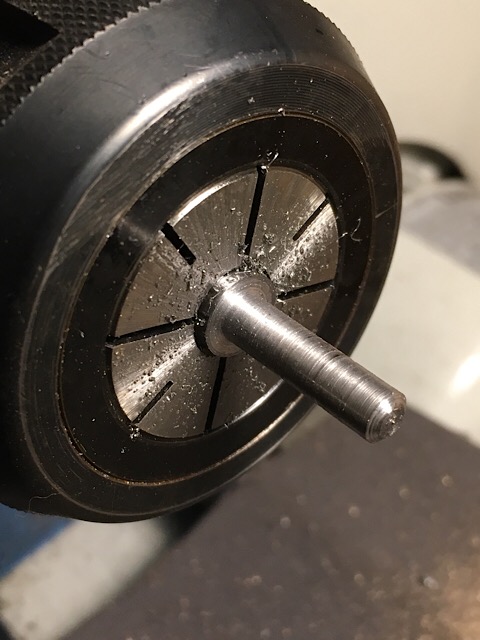

Så in med det i lämplig collet och ta ner till 5 mm:

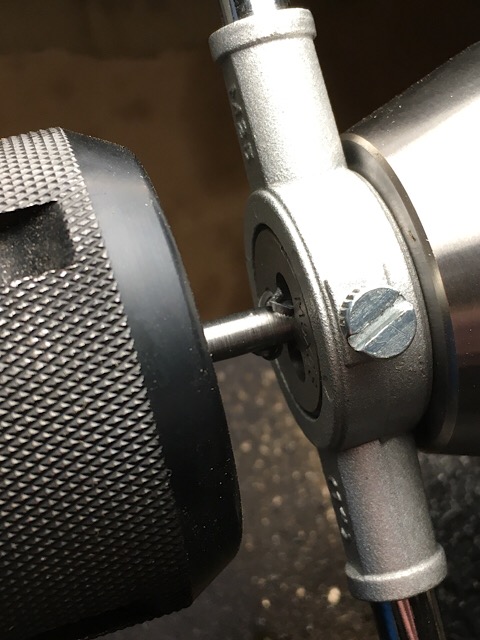

Sen fram med gängsnitt och använda chucken i dubbdockan att knuffa med för att hålla snittet rakt:

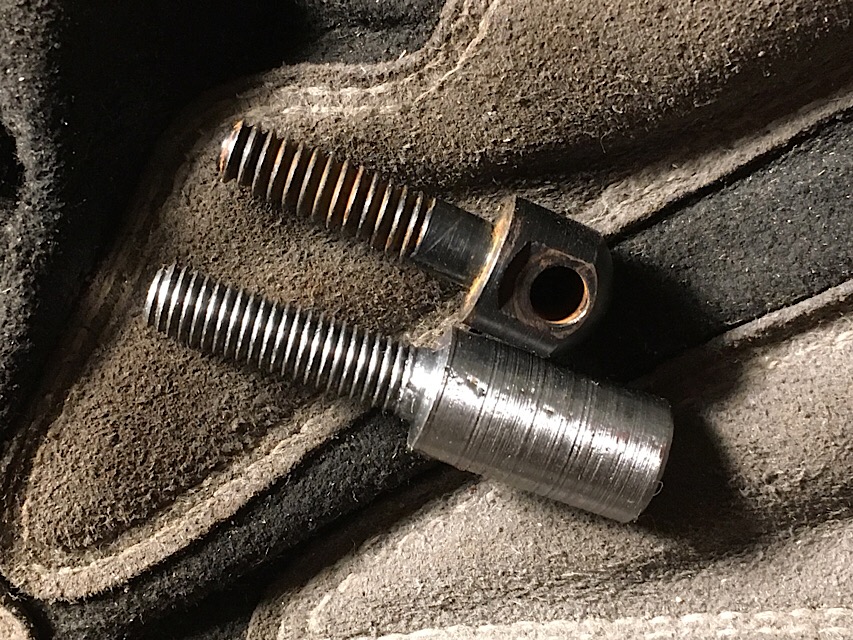

Nu började det likna nåt:

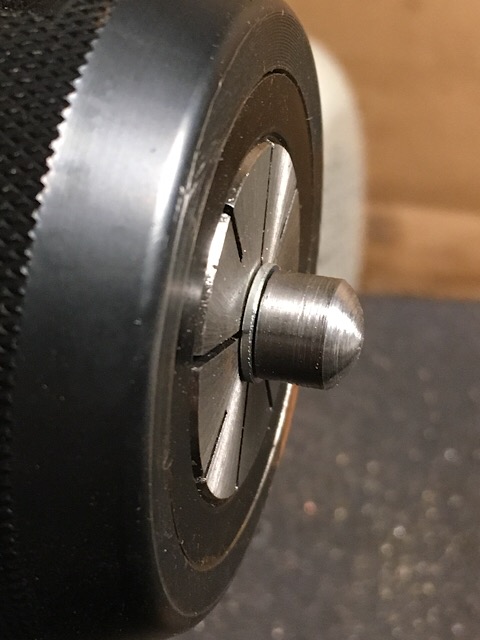

Sen vände jag biten och tog ner till rätt längd, följt av att fästa gängan i 5mm-collet med en bricka som stöd och runda av skallen:

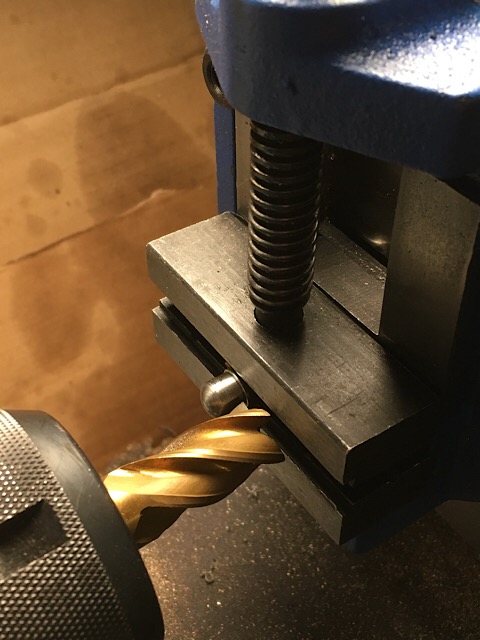

Nu dags att fasa av sidorna så parallellt som möjligt. Körde med vertikalslid och 16 mm pinnfräs men det är för dåligt uppsatt och för mycket vibrationer för att det ska bli bra:

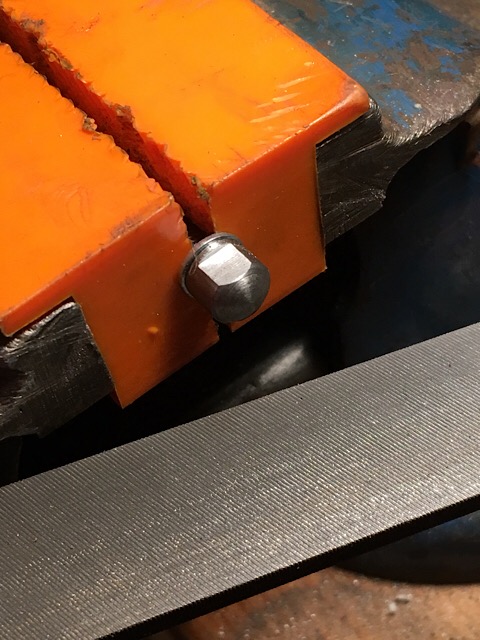

Så jag fick helt sonika färdigställa planen med fil vilket var riktigt trevligt

Sedan dags att märka ut för hålet som skulle borras. Detta var det moment jag våndades mest inför och givetvis blev smått obra till slut... Att automatkörna för hålet på frihand gick dock riktigt bra:

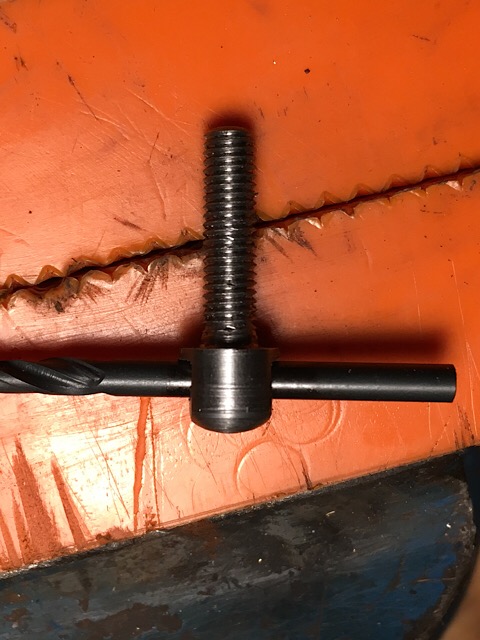

Men sen vidtog jobbet i en 350-kronors Meec pelarborr med lätt vobblande chuck, så hålet hamnade inte helt rätt. Förvånansvärt nog blev det dock relativt rakt borrat ut på andra sidan trots att jag höll i gängorna med en tång. Här med 3,5 mm-borren igenom efter färdig operation:

Som synes hamnade hålet närmare gängorna än jag hade tänkt:

Detta till trots körde jag en sliprunda i colleten med 160-, 400- och 800-papper för att snygga till den lite:

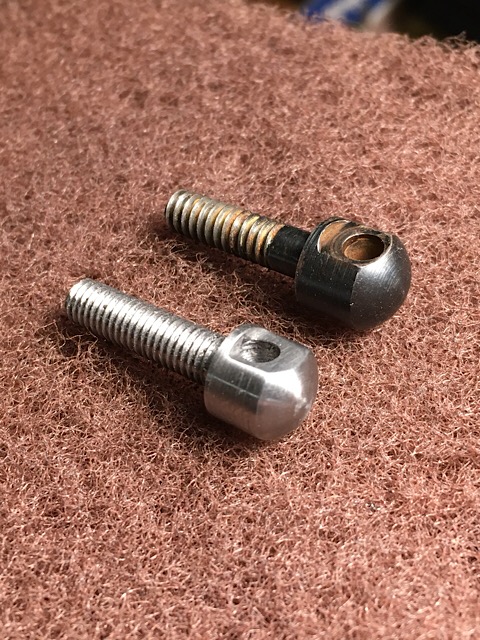

Slutresultatet blev faktiskt riktigt bra sånär som på att hålet slant iväg något. Kollar man på den färdiga produkten så ser den ut som en köpt pryl faktiskt.

Jag skickar ner rembygelfästet med brickan som användes i colleten så får vi se hur det mottas. Har provat med mina Harris och det passar bra men de kommer lite väl nära stocken när hålet sitter där det sitter. Med brickan borde det dock bli ok. Eventuellt att jag gör ett nytt fäste men då måste hålplaceringsfrågan lösas först.

Vackert kompis! Det kommer att bli perfekt

Du får bifoga fakturan med biten så löser vi det

Grymt tacksam för hjälpen - än en gång ett stort tack

Mvh Joacim

Snyggt Rikard?

4 hours ago Joacim sa:

Vackert kompis! Det kommer att bli perfekt

Du får bifoga fakturan med biten så löser vi det

Grymt tacksam för hjälpen - än en gång ett stort tack

Mvh Joacim

Här betalas inget!

Den är faktiskt snyggare i verkligheten än på bild. Zoomade bilder i hårt ljus har en tendens att överdriva minsta lilla imperfektion.

Kan någon erfaren typ @Dansken ge lite feedback kring i vilken ordning de olika momenten för detta borde ha gjorts? Jag har kört ur eget huvud och det är ju inte så troligt att jag tänkte rätt  Tänker om man kunde göra några moment i annan ordning för att kunna hålla grejen på ett bättre sätt vid exempelvis borrningen. En rak fräs med koordinatbord och edge finder hade förstås underlättat när hålet skulle borras men nu finns inte de resurserna.

Goda råd mottages tacksamt.

Snyggt gjort!

Men något som slår mig är att hålet sitter för nära flänsen vid nedfräsningarna, tror rembygeln kommer ta i där?

Det går inte sätta upp den rund - fräsa "planen", fästa den i "planen" och fräsa två nya plan i 90 och 270° i förhållande till de två första, fäst upp i de nya "planen" och borra. Svarva och gänga som vanligt.

Hoppas detta blev förståligt

1 hour ago Sako_Finnbear sa:

Snyggt gjort!

Men något som slår mig är att hålet sitter för nära flänsen vid nedfräsningarna, tror rembygeln kommer ta i där?

Läs texten...

38 minutes ago Joacim sa:

Det går inte sätta upp den rund - fräsa "planen", fästa den i "planen" och fräsa två nya plan i 90 och 270° i förhållande till de två första, fäst upp i de nya "planen" och borra. Svarva och gänga som vanligt.

Hoppas detta blev förståligt

Kanske

En sak som börjar framstå som alltmer uppenbar är att man bör tänka igenom stegen innan man börjar med ett projekt

4 minutes ago exabit sa:

En sak som börjar framstå som alltmer uppenbar är att man bör tänka igenom stegen innan man börjar med ett projekt

Nu börjar det hända saker

1 hour ago exabit sa:

Läs texten...

Ahh... Missade det helt! Man ska tydligen inte ha för brått när man läser!
