Hunter68

Senaste skapelsen i åtelbelysning.Jag fortsätter hela tiden och bygger nya varianter och testar.Detta är med ställbart skymningsrelä.post-8575-0-12198200-1333281704_thumb.jppost-8575-0-07352600-1333281714_thumb.jp

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

En belysning som styrs med timer.Allt är 12v.post-8575-0-81451800-1338237556_thumb.jp

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Flatcoat

Säljer du skapelserna eller vill du dela med dig av vilka komponenter du använt och kopplingsschema?

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Säljer mest men kan nog ordna kopplingsschema med.Skicka pm till mig så ordnar det sig nog.Har ju lite olika varianter på belysning.

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

En annan variant med vanligt skymningsrelä.Denna modell är den jag tycker fungerar bäst.post-8575-0-22711700-1338481051_thumb.jp.Alla mina belysningar finns med 1,4w lampa eller 3w lampa.

post-8575-0-13389400-1338481255_thumb.jp

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
wizzie

Har provat lite själv men inte fått det att fungera riktigt bra, vet inte om lampan eller skymningsreläet drar för mycket för inte håller ett fullladdat bilbatteri särskilt länge. Hur länge räcker ett batteri för dig?

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Mina batterier håller minst 2 månader vintertid och har haft batterier som räckt ända upp till 5 månader på sommaren.Altt hänger ju på kondition på batteri,styrka på lampa för relät jag använder drar bara 250 milliampere tror jag det var.

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
lindgren

Mipplar lite själv med dessa skapelser, och man bör hela tiden räkna och mäta.

I vissa fall har styrningen dragit mer ström än dioden... och i andra fall så har man inte tänkt på att styrningen drar ström jämt.

En timer drar ofta mindre än ett skymnings relä, men kräver mer fipplande.

Beroende på batteri kan man klara sig bra med en solpanel för laddning...

Och i andra fall bör man läsa arbetsområde noga. Idag är min favorit diod med område från ~15V-4.4V vilket är ett bra spann..

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Har kollat min timer och den drar 0,015mA i standby och 0,6A vid belastning.

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

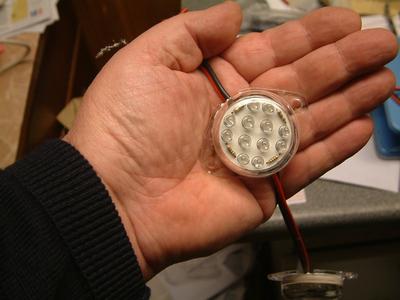

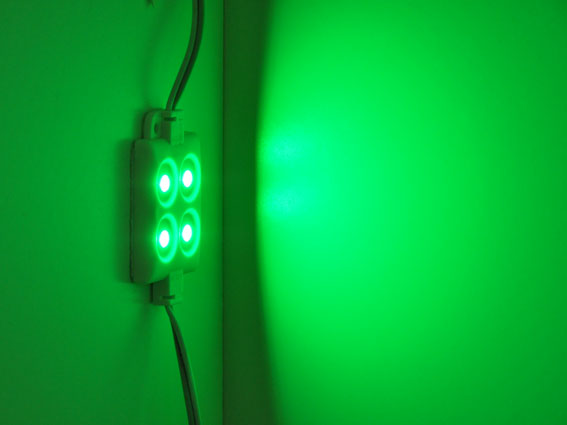

Nya varianter som ska testas vad det lider.post-8575-0-31754500-1339854778_thumb.jppost-8575-0-50191200-1339854793_thumb.jppost-8575-0-12884700-1339854807_thumb.jppost-8575-0-58151500-1339854819_thumb.jppost-8575-0-26645200-1339854828.jpg

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
skaneman

Kan du PM priser på lite paket du säljer Mvh Niklas

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
fredde1972

Intresse finns även här!

Skickat från min MB526 via Tapatalk 2

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
wizzie

Och här!

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Dom med 4 dioder i är riktigt bra ljus i men dom som jag tycker är allra bäst är dessa som jag byggt ett 70-tal av nu och som alla varit supernöjda med.Bifogar bild.post-8575-0-16172600-1340213168_thumb.jp.

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Dom med 4 dioder i är riktigt bra ljus i men dom som jag tycker är allra bäst är dessa som jag byggt ett 70-tal av nu och som alla varit supernöjda med.Bifogar bild.post-8575-0-16172600-1340213168_thumb.jp.

Har testat den med 4 dioder i och använde 5 sådana och skymningsrelä,dom lyser riktigt ordentligt och sprider ljuset 85-90 grader.Varje modul är på 1,065w och 54 lumen.

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Har testat den med 4 dioder i och använde 5 sådana och skymningsrelä,dom lyser riktigt ordentligt och sprider ljuset 85-90 grader.Varje modul är på 1,065w och 54 lumen.

Testade att ta en bild hemma på den med 4 dioder,1:a bilden är på 1m avstånd mot en dörr och den andra är på 2,5m avstånd mot väggen.post-8575-0-06531000-1340467705_thumb.jppost-8575-0-08339600-1340467717_thumb.jp

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Testade att ta en bild hemma på den med 4 dioder,1:a bilden är på 1m avstånd mot en dörr och den andra är på 2,5m avstånd mot väggen.post-8575-0-06531000-1340467705_thumb.jppost-8575-0-08339600-1340467717_thumb.jp

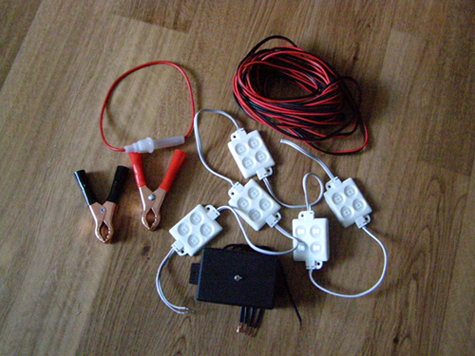

2 nya varianter som ska testas av 2 personer.På bilden är dom inte monterade men det är alla delar som ska sättas ihop till en slinga med 2 meter kabel av den röd/svarta.post-8575-0-01724600-1340906018_thumb.jppost-8575-0-52390200-1340906026_thumb.jp

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

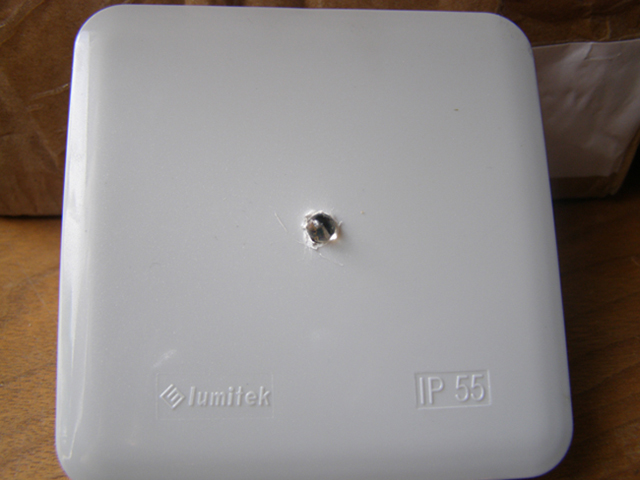

testmonterat relä och timer i en ipklassad kopplingsdosa,dessa är speciellt gjorda för biltemas spridare .post-8575-0-98031800-1341942327_thumb.jp.post-8575-0-55814900-1341942341_thumb.jp

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

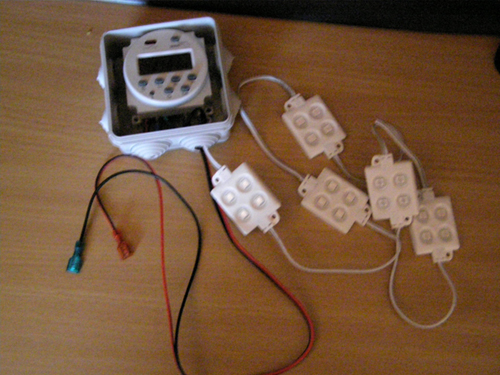

senaste med timern i kopplingsdosan.post-8575-0-77054400-1341947713_thumb.jp

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Någon som vill vara testpilot på en slinga med timer?Ska få testa den till förmånligt pris och i utbyte mot bilder på hur det ser ut när det lyser.Skicka pm i så fall.

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Nu har jag monterat belysning och spridaren från biltema och det blev som på bilderna och jag har 2 mc-batterier inuti spridaren,ett till lyse och ett till motor och klocka på spridaren.post-8575-0-25501900-1344607897_thumb.jppost-8575-0-17600000-1344607945_thumb.jp

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Fick hem nya 3w lampor på 5 dagar från kina så nu kan det byggas belysningar igen plus att jag väntar på trådlös dimmer och ledslinga som kommer hem inom kort.

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Minken88

Fick hem nya 3w lampor på 5 dagar från kina så nu kan det byggas belysningar igen plus att jag väntar på trådlös dimmer och ledslinga som kommer hem inom kort.

Hur funkar spridaren då ? du kanske har svarat någonstans förr men biltemas är det pest eller kolera? :woot:

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Hur funkar spridaren då ? du kanske har svarat någonstans förr men biltemas är det pest eller kolera? :woot:

Spridaren funkar kanon,har inte haft några problem alls och mintguarden gör sitt jobb perfekt för fåglarna har inte fastnat på bild en enda gång än så länge så det blir att köpa fler om tillfälle ges.

  • Like 1

Dela det här inlägget


Länk till inlägget
Dela på andra webbplatser
Hunter68

Ska beställa hem en eller att par sådana här tänkte jag som nästa projekt,ska se hur mycket dom sprider ljuset.Skulle vilja ha lampor som inte sprider ljuset lika mycket som typ flod utan lite mindre spridningsvinkel.post-8575-0-12861900-1347790334_thumb.jp
