Börjar lite försiktigt med att det kom ett paket med posten (oskadd   )

Ser man på, undrens tid är inte förbi då paket kommer fram och oskadda på köpet.

Är det en blind kolv eller en m98-kolv?

m/98

Ah! Lite mindre jobb på det viset!

Fick du igång kopierfräsen förresten?

innan renovering......

Välkommen hit till forumet   Vi syns på torsdag.

7 minutes ago Dansken sa:

Välkommen hit till forumet   Vi syns på torsdag.

Gör vi?

Nu har jag fått mekanismen hit så jag ska se till att komma i gång.... Det är en .270 som redan är gängat för dämpare

Sen har jag tydligen lovat att lägga en1600 med aluminium underbeslag i en Hogue kolv

Och en 1600 i en Boyd's kolv som har kommit hem från USA som jag även den har lovat att fixa för länge sen... fick PM nyss

Då gör jag dessa- som lovat- med mycket bilder. Sen får det vara slut

Jodå vi sågs i torsdag å det var riktigt trevlig!





På Sun Mar 19 2017 at 18:51 Dansken sa:

Sen får det vara slut

Slut slut som i slut? Skit också jag som tänkt höra om du vart sugen på en bäddning som jag gått bet på och lite uppskavning av pipkanalen på min Voere efter att den varit på ompipning

Mvh Joacim

Slut typ med 1600 mekanismer i andra kolvar där dom egentligen inte hör hemma.

Det är inget dåligt jobb- men det vore kul att en gång inte bara bli ihågkommen som "han som lagade sönder Husqvarna 1600:or"

4 minutes ago Dansken sa:

Slut typ med 1600 mekanismer i andra kolvar där dom egentligen inte hör hemma.

Det är inget dåligt jobb- men det vore kul att en gång inte bara bli ihågkommen som "han som lagade sönder Husqvarna 1600:or"



Återkommer med PM och ser om det är intressant för herrn att ta sig an

Mvh Joacim

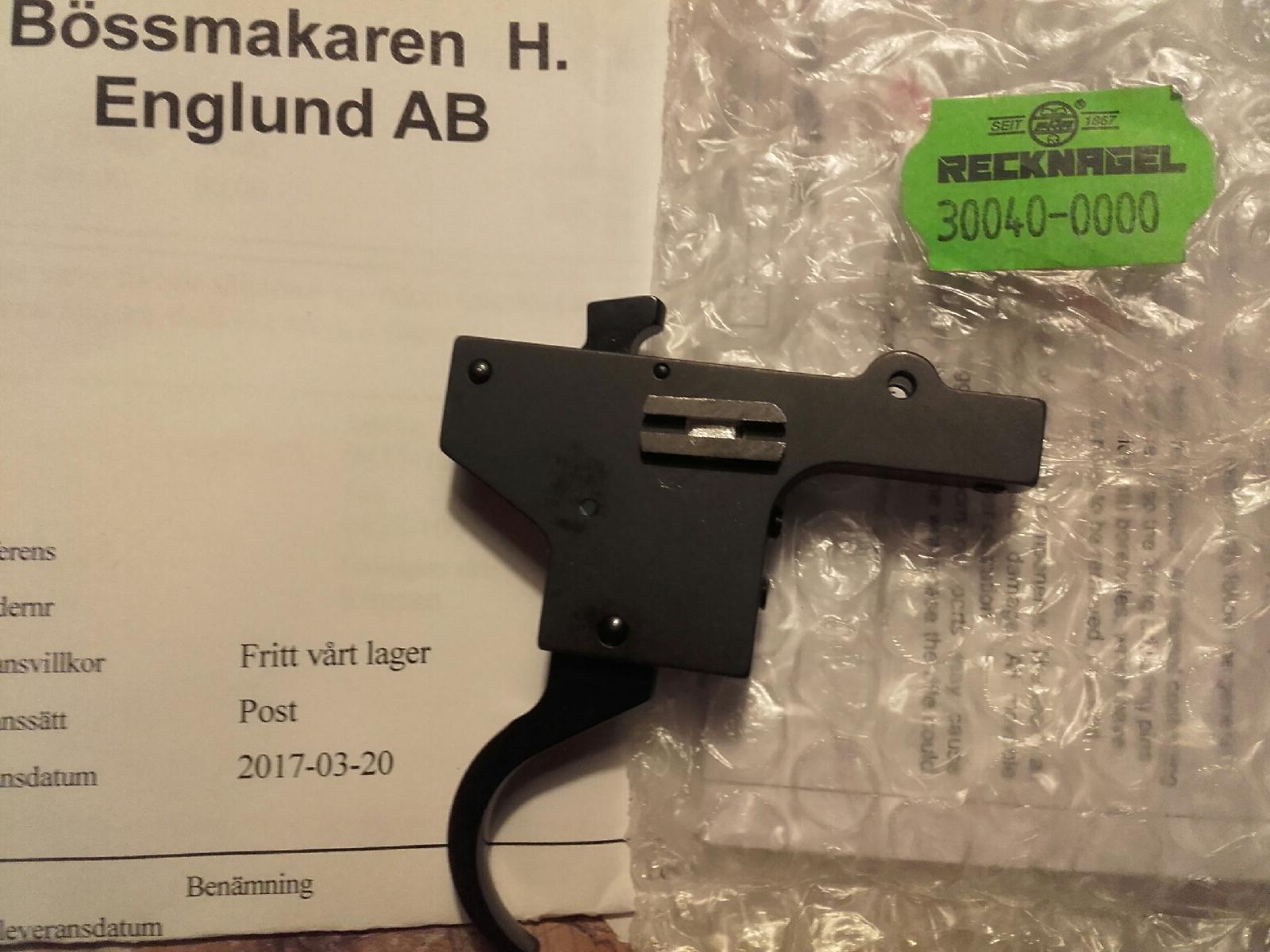

Trycket kom i dag, så det är dags att sätta i gång med projektet

På 2017-03-20 at 20:15 Dansken sa:

Slut typ med 1600 mekanismer i andra kolvar där dom egentligen inte hör hemma.

Det är inget dåligt jobb- men det vore kul att en gång inte bara bli ihågkommen som "han som lagade sönder Husqvarna 1600:or"

Ingen fara för att det kommer bli ditt arv, är nog större chans att folk kommer ihåg dig som 96 doktorn i kumla.



Så trevligt!
Förväntan växer

Dagens!
Vad tror ni forumister om behandlibg av laminatstockar?
Olja typ Danish Oil/Tru Oil eller Lack?

Jag är i lite beslutsvånda där?

Avståndet mellan skruvhålen på m/98, 1600/1640 och 1900 är det samma. Därför kan man i stort flytta runt på delar/ lådor/ underbeslag som man känner för. Det är även detta som gör att man kan passa in en 1600 i en m/98 kolv. Trots att m/98 är en large ring får man bara fylla ut mellanrummet som blir i kolven med bäddmassa för att det ska vara snyggt/ stadigt.
Detaljer att se upp med: 1600 variationer kan finnas med högre rekylklack. Den finns med urtaget för fjädern till utkastaren/ slutstycksspärren i 2 olika lägen. Magasin-schacktet sitter på samma ställe på alla. Vad som ytterligare bekymrar oss är klacken på lådstjärten jämfört med m/98's lilla "pip" och sen är et trycket och säkringen som ska passas in i träet.

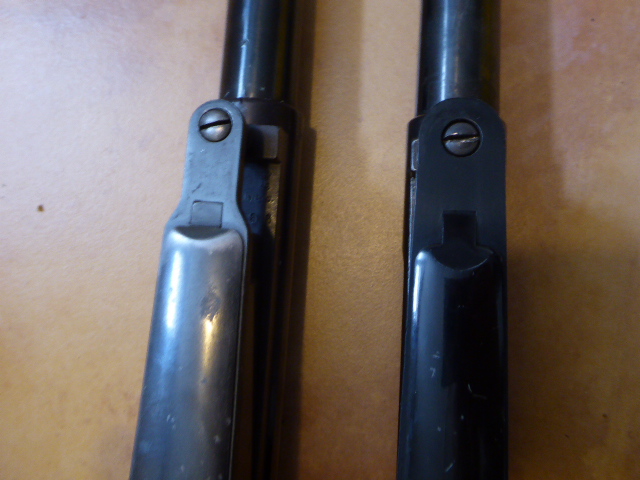

Här på dom första bilderna ser man skillnaden på lådstjärten på 1600 och m/98

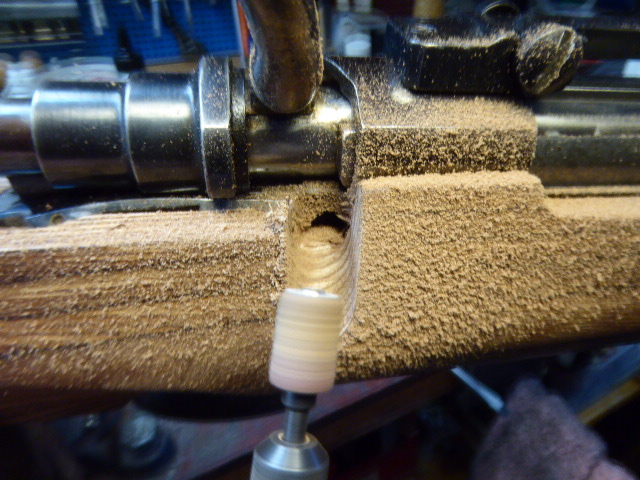

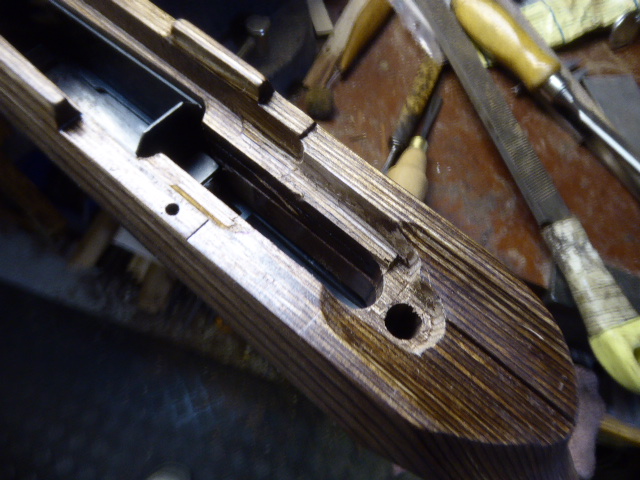

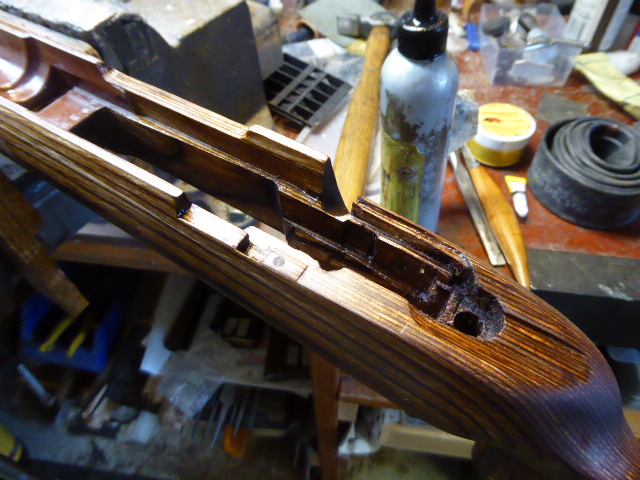

Denna bössa tänker jag passa in med stämjärn och skrapor i ställer för att sätta den upp i fräsen. Det är inte speciellt mycket som ska bort så man passar inte in en mekanism genom att Dremla bort en massa trä: "busenkelt- det tog bara 5 minuter, sen plastade jag ner skiten" skriver profsen på grannkanalen... Man tar bort så LITE trä som möjligt: Då blir det även snyggt att titta in i kolven på det färdiga resultat. Att tänka 5 minuter innan man Dremlar spar mycket bekymmer sen.

Anledningen till att utfräsningen för underbeslagets framkant är för lång beror på att m/98 underbeslag som har låsskruven framför lådskruven är lite längre och även dessa ska vara en "drop in" installation. Den lilla spalt som blir brukar jag fylla ut med kemisk metall som finns både i brunt och aluminium grått. Det syns knappt när det är färdigt

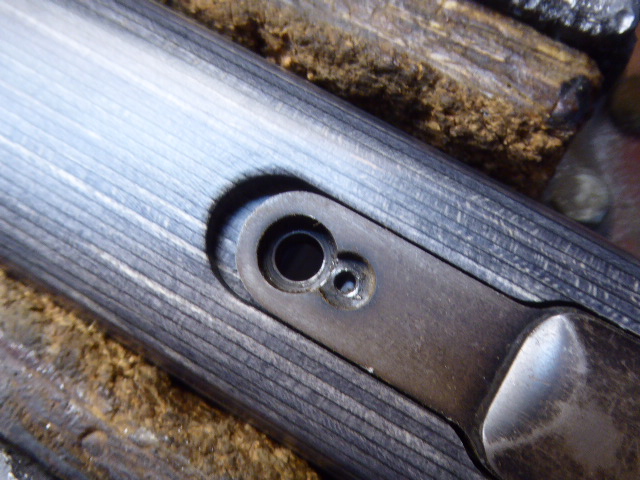

Se skillnaden på framkant på aluminium- och stål underbeslaget. Då alu- beslaget har större radie fyller det faktiskt ut urfräsningen helt. Båda går att passa in utan större bekymmer

Jag kör lite bilder. Då tar vi detaljer sen..

Nu tog den bilderna i "bak-och fram" ordning igen...
Skyll inte på mig: skyll på Trollkarlen

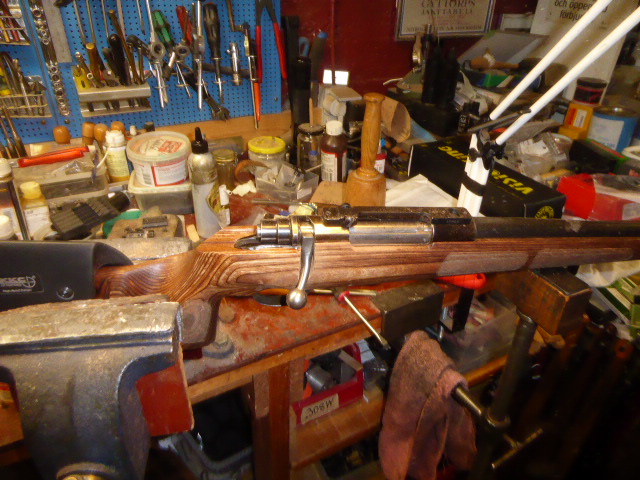

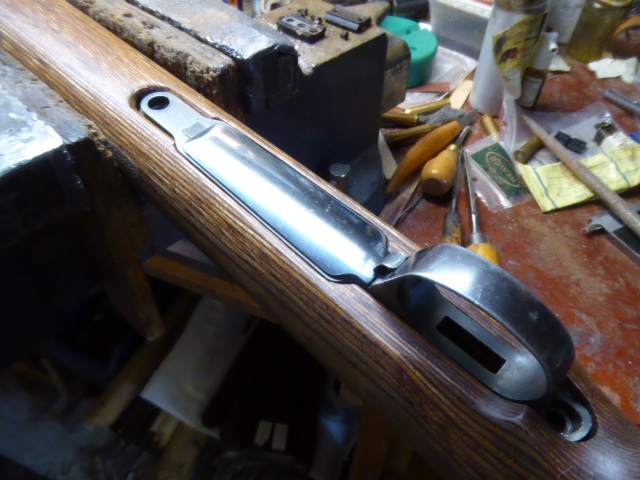

Man passar alltid in underbeslaget först. Då har man det att styra efter när man passar in mekanismen. Märkfärg och vassa verktyg är A och O vid kolvarbeten.
Stålunderbeslaget till 1600 är lite större än ett m/98 underbeslag som är gjort i ett stycke: Magasinsbrunnen på 1600:an är plåtbleck som är punktsvetsat fast i kanten. Den ska man vara lite försiktigare med än dom andra underbeslag när man passar in.
Så är det med det

SÅÅ trevligt det ser ut

Å en sån förnämlig instruktion dessutom.



Dagens!

Nu är jag sugen på skjutning.

Dansken har gjort ett fint arbete å det är dax att skjuta in i nästa vecka.
Jag hoppas återkomma med lite bilder då oxå.

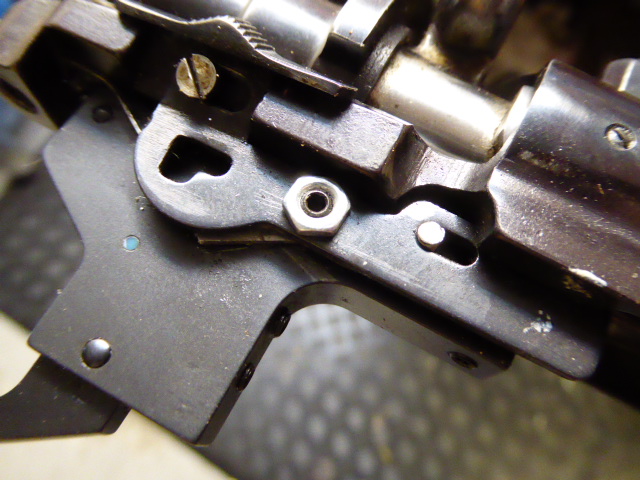

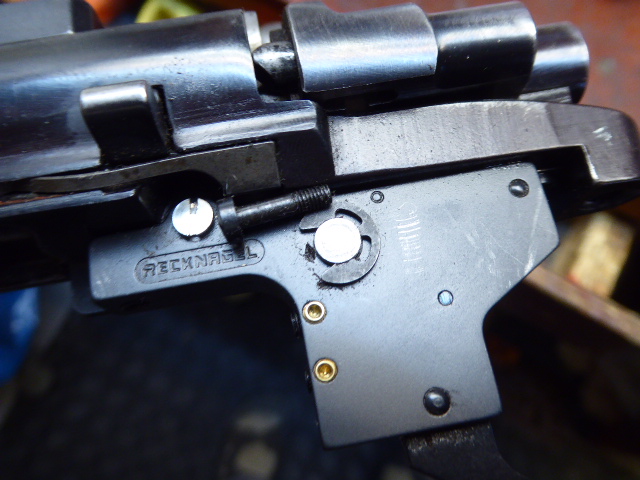

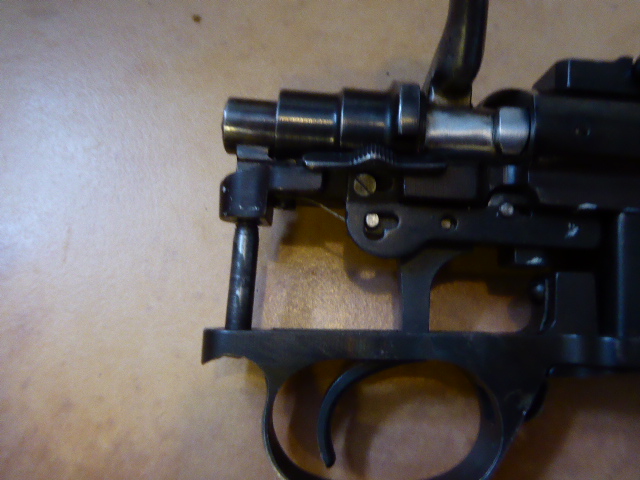

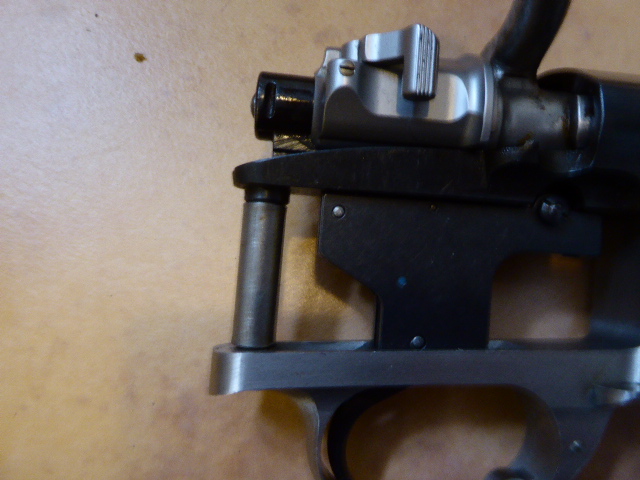

Jag har haft lite problem med trycket: Pinnarna man ser på originaltrycket på bilderna här ovan på sidan styr säkringsplåten som även ska låsa slutstyckshandtaget i nedfällt läge. Den ena kommer bort med recknageltrycket i.o.m. det är av en annan konstruktion. Lilla skruven som är med trycket brukar låsas med en mutter- hålet i avtryckarhuset är gängad på ena sidan... Denna M-3 skruv kommer endast så långt ut att den styr med en gänga eller 2 i säkringsarmen
Jag har funderat över om jag skulle borra hålet i avtryckarhuset till 3 mm och använda pinnen från originaltrycket så den sticker längre ut, men det vart så här: Jag skruvade i en längre försänkt M-3 skruv som går helt ut genom blecket. Försänkningen av skruvskallen styr nu skruven upp så skruven inte "rider" på gängan i hålet (inbillar jag mig i alla fall)
Bemärk den "tänkta" skruven som ligger på trycket på andra bilden

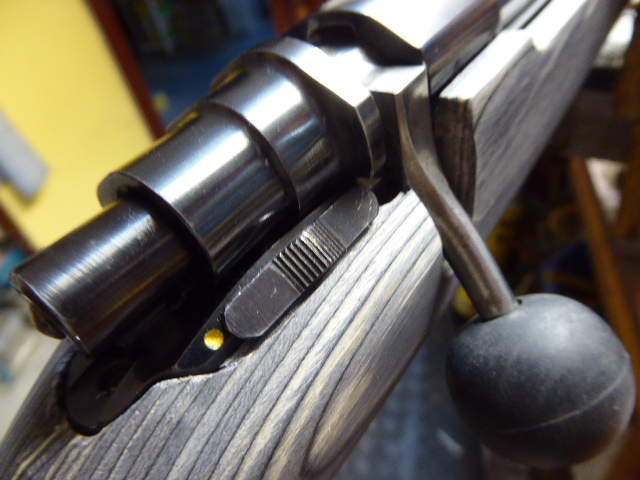

Sen är jag inte alls nöjd med ljudnivån på tangenten när man säkrar/ osäkrar...
Jag har putsat och pillat lite- men ägaren får bestämma om han är nöjd. Det gick också ganska strävt och tungt i början till jag hade putsat till delarna.
Till det var "broken in"....

Nu går det ganska bra- och trycket är kanonfint och helt rent....

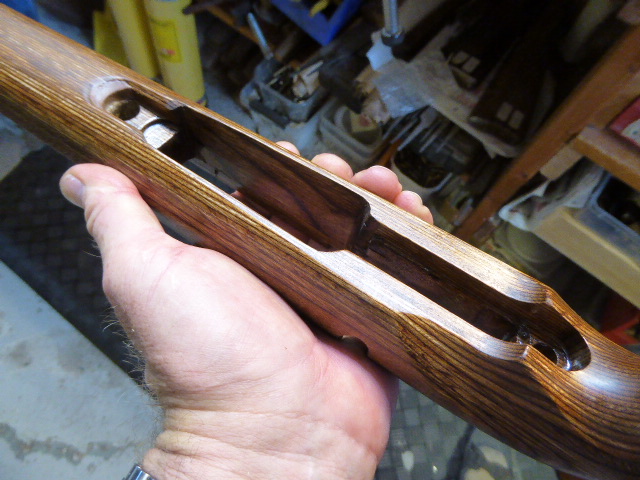

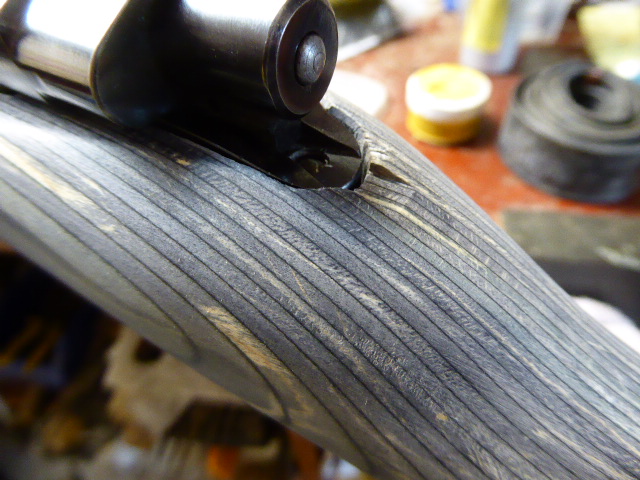

Jag har rundat till kolven lite vid lådstjärten där den är så kantig och ful. Nu är det bara oljat: Den passar perfekt i mina nävar nu- men det vore bra att det passade till ägarens nävar
Så jag väntar med True-oil till vi har sett det passar parusens hand och smak, eller om det ska slipas mera.
Laminatkolvar måste tätas i ytan med lack eller True-oil: annars tar dom in vatten och sväller upp...
- jag vet: efter halvannat dygn i avloppsvatten är dom sig inte lika längre om dom inte är tätade...

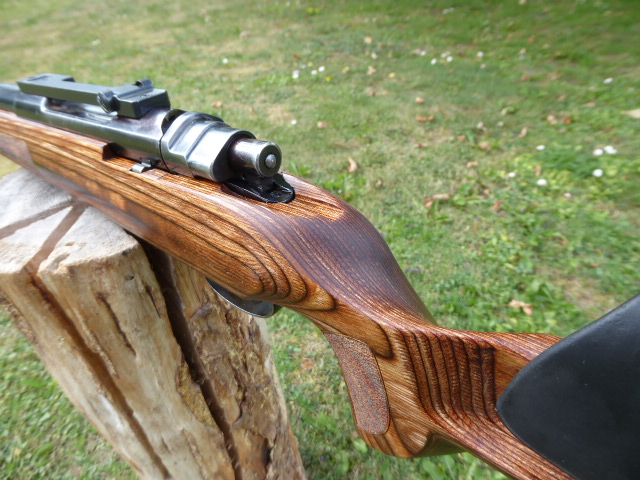

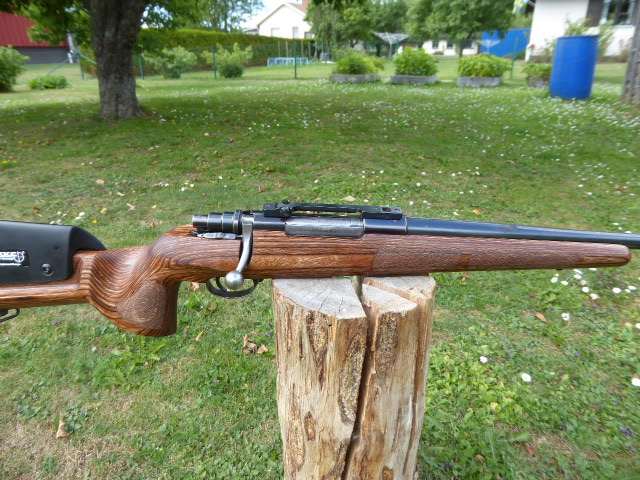

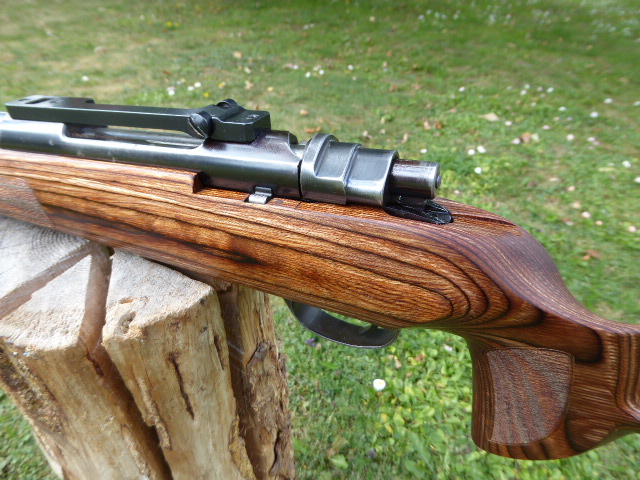

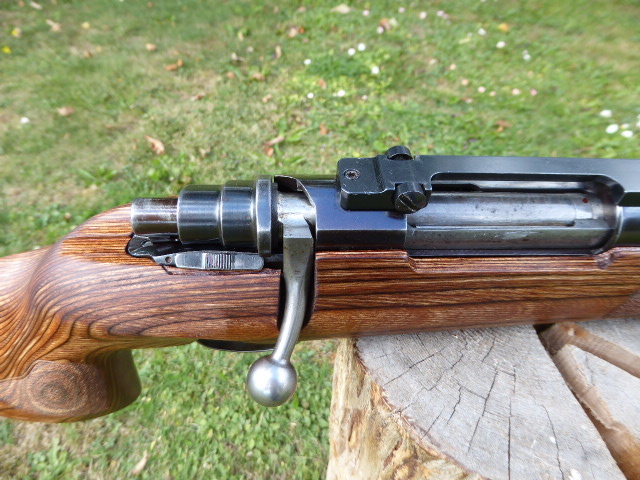

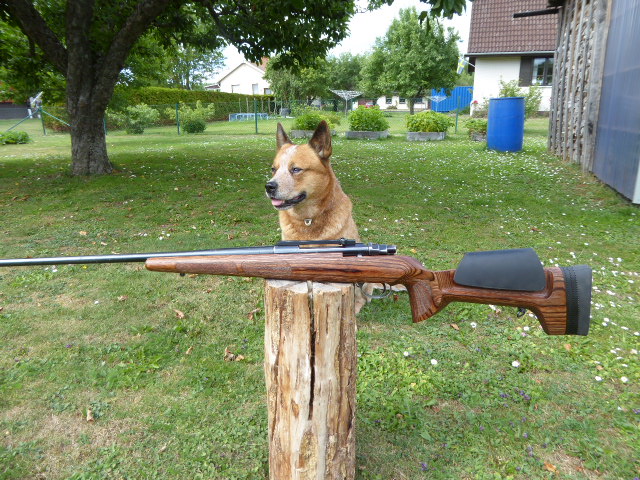

Så här ser det ut nu. Kan man få det att se ut som att systemet hade varit tänkt att ligga där från början får man känna sig ganska nöjd. Det är upp till betraktaren att döma:

Vi kan se som hastigast hur det går med den andra kolven:
Jag har aldrig fattat varför man ska "stödbädda" under pipan innan man ska bädda mekanismen ned.
Linda målartejp runt pipan: Det bygger upp lika bra och får automatisk pipan att centrera i pipkanalen.
Man får vara lite lat- praktiskt lat.

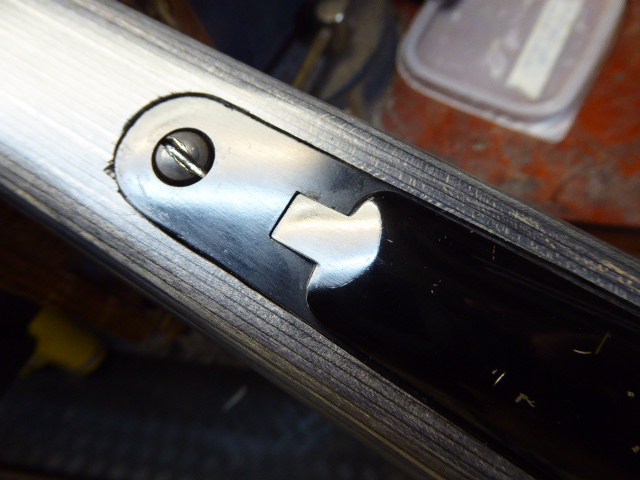

Här syns hur mycket bättre man får aluminium underbeslaget att fylla i hålet fram i kolven i.o.m. den större radien:
