tecno

Renovering/ombyggnad av mina styrda verkstadsmaskiner

Recommended Posts

JohanL73

Avundsjukan kokar inom mig! ;) :ph34r:

Share this post


Link to post
Share on other sites
MarkusR

Läckert :thumbsup:

Share this post


Link to post
Share on other sites
culot
8 hours ago JohanL73 sa:

Avundsjukan kokar inom mig! ;) :ph34r:

inte bara hos dig :blink:   inte bara att inneha dom han kan säkerligen sköta dom åxå

/ P

Share this post


Link to post
Share on other sites
culot
13 hours ago tecno sa:

Hej å hå me fabbo Bengt


Nu har jag äntligen fått grunderna i svarven på plats, här en första *torrkörning* med test av synkronisering spindel/Z-axel dvs gängning.

Finns en hel del kvar att göra men det fungerar i alla fall, alltid något efter att svarven stått stilla länge nu.

Även fräsen är nu funktionsduglig, återstår en hel del även på den för att kunna köras fullt ut. Men även där sitter gängning cykeln på plats så det går att köra sk. rigid tapping utan behov av flytande gängtapps hållare men jag kör ändå den typen av hållare iom jag har det.
Kommer lite Youtube framöver även på den maskinen.


Ett Gott slut och ett Riktig framgångsrikt 2018 tillönskas alla här på forumet.



Hade jag bott nära dig hade jag blivit din allra  jättebästa kompis kosta vad det kosta ville :lol:

Share this post


Link to post
Share on other sites
Dansken

Det är väl inte så långt att åka för dig ;)

Share this post


Link to post
Share on other sites
tecno

Ja det är bara att komma på besök culot & andra för den delen, kaffemaskin står på 24/7 och städattiraljer finns att tillgå för röjning i verkstan så vi får plats att bjäla ;)

  • Like 1
  • Thanks 1

Share this post


Link to post
Share on other sites
tecno

Ska man skratta eller gråta?? PostMord!!

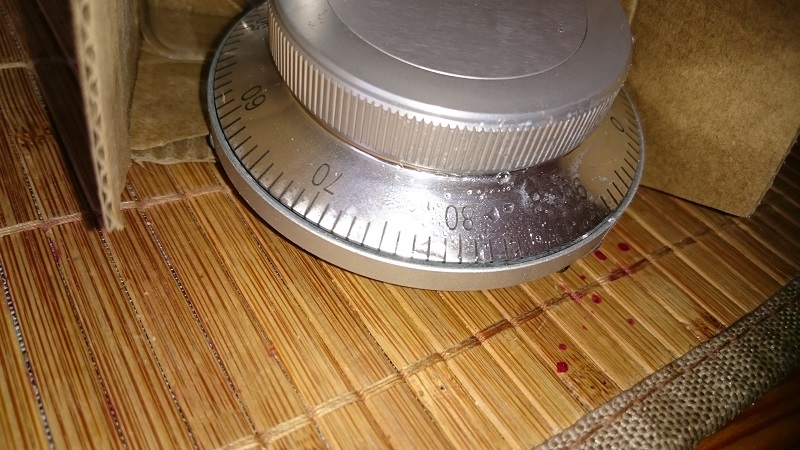

Bilderna talar ju klarspråk, paketet har med största sannolikhet stått och badat i vatten ute på Arlanda.
Knappast fel förpackat av Kineserna utan misshandlats av postmördarna.

Funderar på att skicka bildsviten till någon skandalblaska men till vem?

Behöver man säga att man är :angry: i ²









  • Sad 1

Share this post


Link to post
Share on other sites
Galne

Anmäl till PTS, klaga hos posten och berätta för någon blaska. Viktigast är PTS så att de får veta hur illa PostNord sköter sig!

Share this post


Link to post
Share on other sites
tecno

Har skrivit till PTS och tipsat Aftonbladet samt TV4 Nyheter.

Share this post


Link to post
Share on other sites
culot
3 hours ago Dansken sa:

Det är väl inte så långt att åka för dig ;)

Som vanligt åkte käften upp via tangentbordet innan jag googla vart det låg :lol:

Share this post


Link to post
Share on other sites
Dansken

Jamen då så... du är i goda händer hos tecno ;)

Share this post


Link to post
Share on other sites
tecno

Pysslat lite med att få grunderna till centralsmörjning till svarven, väntar på delar men snart klart.

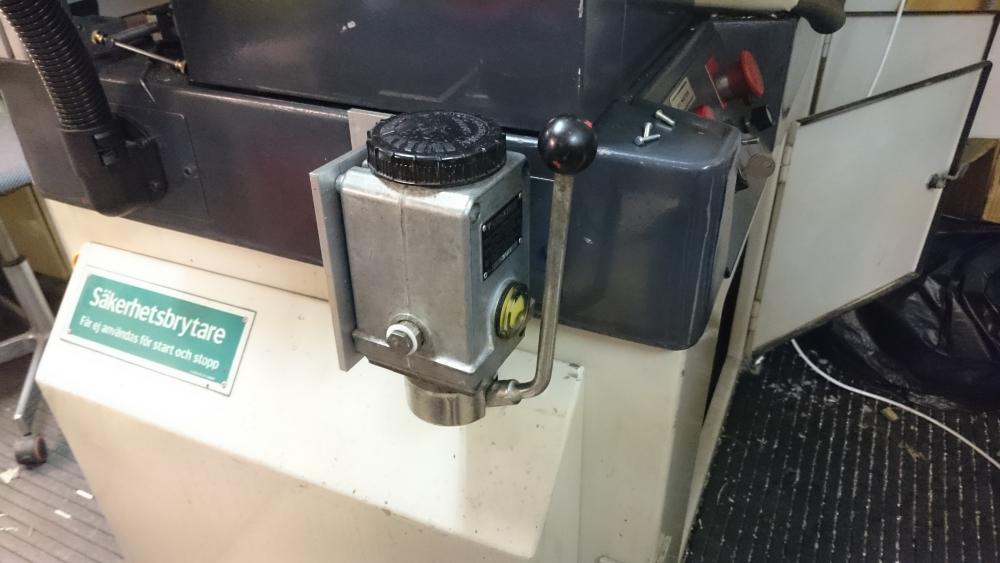

En manuell pump monterad på vänster gavel gör den lätt åtkomlig och där är den inte i vägen.

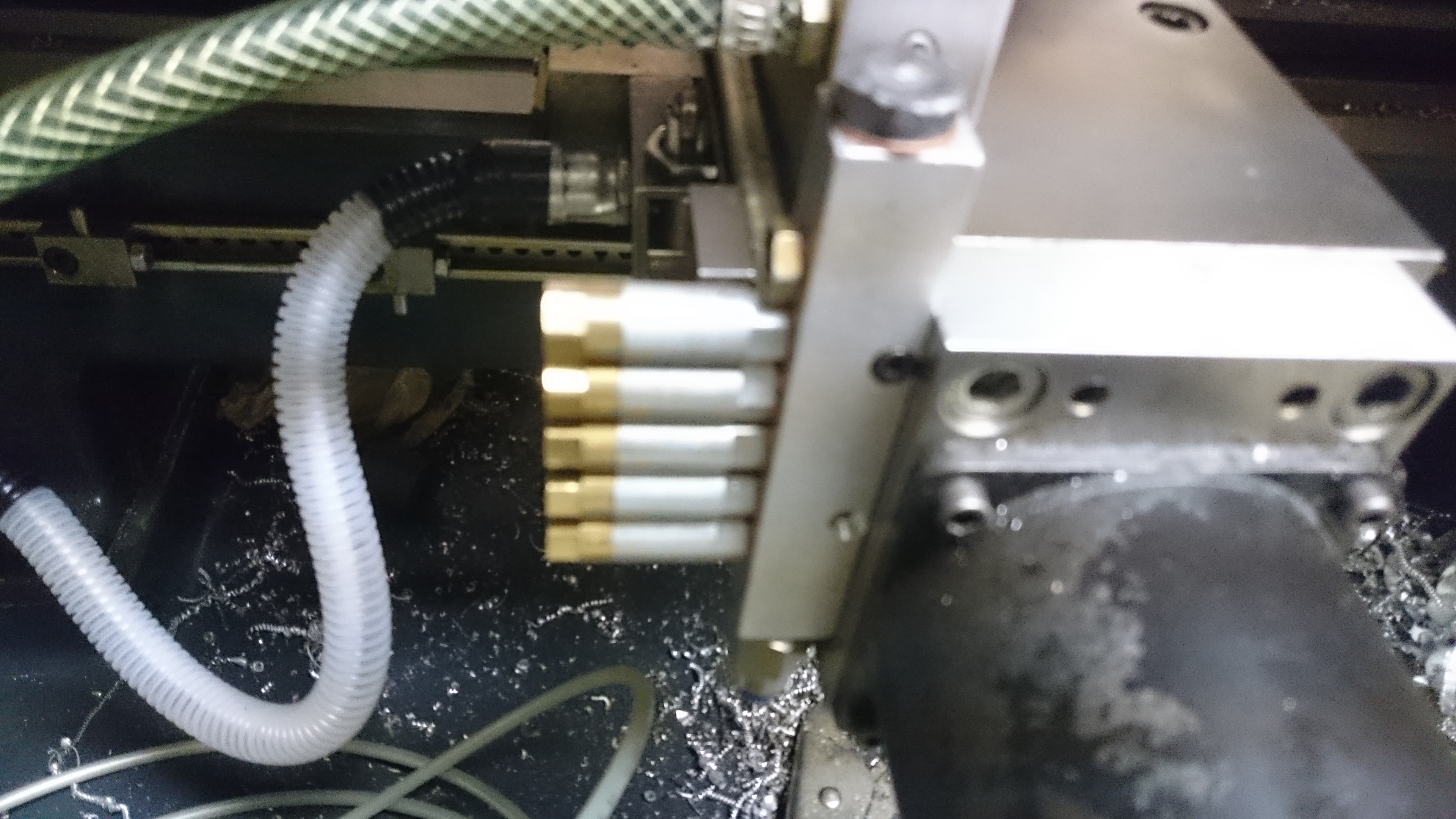

Fördelningsanordning med doserare monterad på änden av X axeln där den löper med bekymmersfritt




Mera framöver....

  • Like 2

Share this post


Link to post
Share on other sites
tecno

Ja just ja, glömde att jag har bytt avstrykare så nu är även dessa fräscha.

Share this post


Link to post
Share on other sites
JOBEno1

Riktigt cooooolt!:D

Share this post


Link to post
Share on other sites
tecno

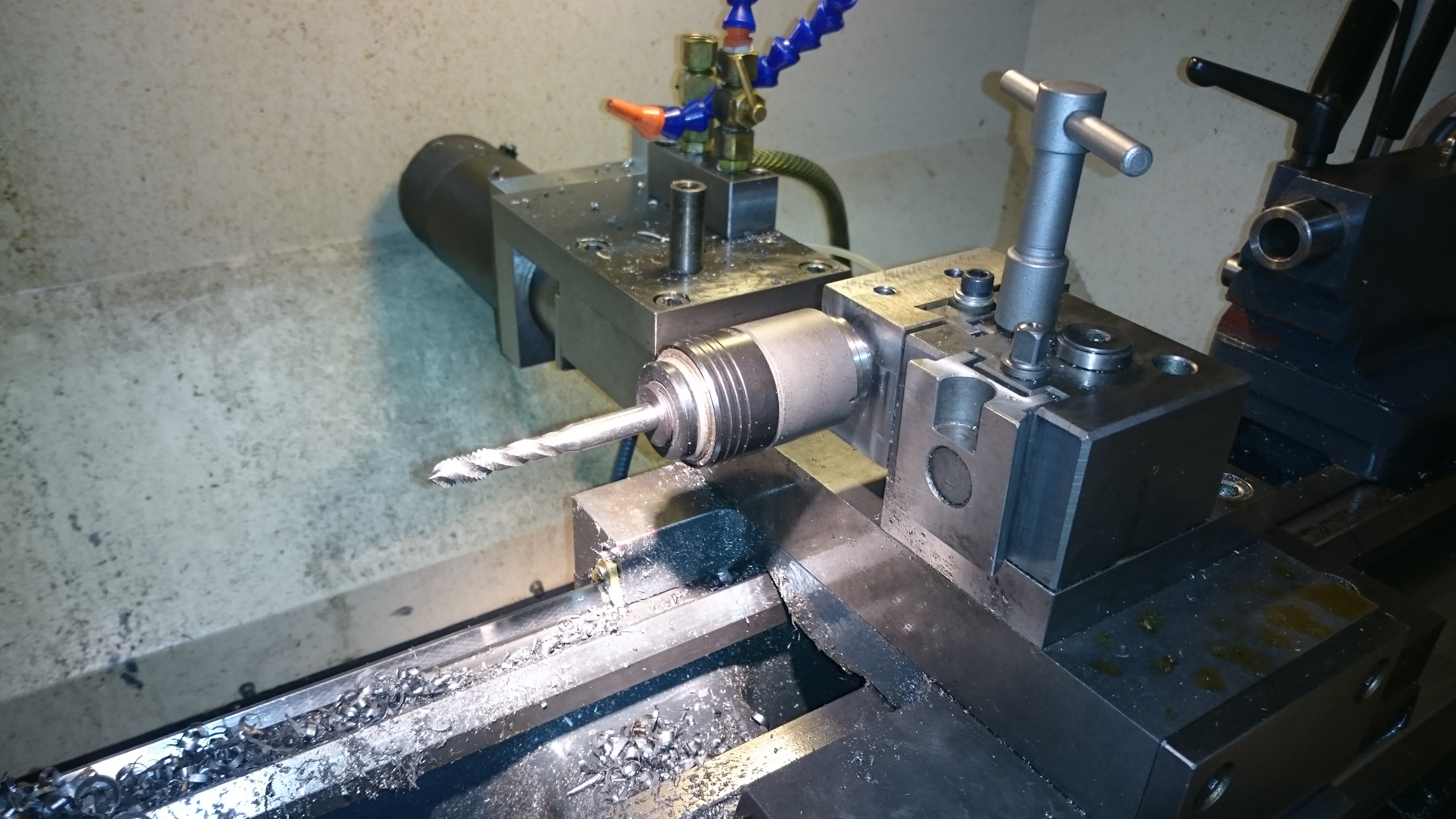

Gjort i ordning nya verktyg/fästen och flera nya är på G.

Har nu sk rigid tapping fungerande i svarven så därav denna gängtapps hållaren med expanderande tapphållare.


Share this post


Link to post
Share on other sites
tecno

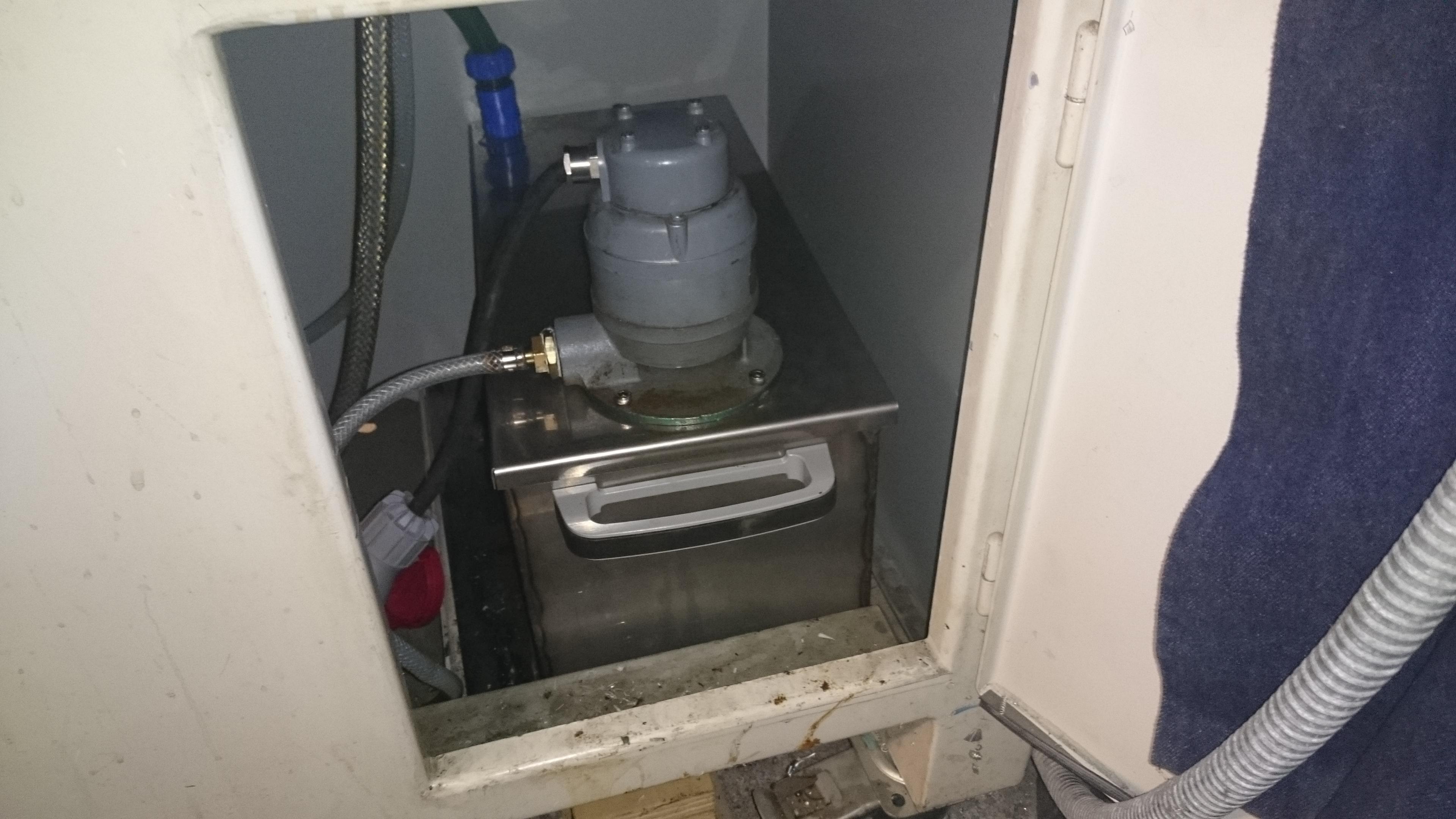

Ja tiden den bara rusar iväg ser jag, har nu fixat en helt ny RF kylvätske tank till svarven. Större volym än originalet och nu med snabbkopplingar till locket med pumpmotor (3-fas handske) och returslangen med snabbkoppling (trädgårds slang).

Nu kan man börja svarva lite mera allvarligt då man har kylning ;)



  • Thanks 1

Share this post


Link to post
Share on other sites
tecno

Utöver upprustning av mina maskiner så har jag grävt fram gamla ritningar och börjat föra över dessa till 3D.
Dessa har legat dryga 20 år så det är dags att damma av pensionärs projektet som givetvis skall tillverkas ;)




  • Like 1

Share this post


Link to post
Share on other sites
JOBEno1

Gilla Gilla Gillar!!!

Share this post


Link to post
Share on other sites
tecno
13 hours ago JOBEno1 sa:

Gilla Gilla Gillar!!!

Ja detta ska bli skoj att koka ihop, är ju en del *utmaningar* i denna typ av motor.

  • Like 1

Share this post


Link to post
Share on other sites
tecno

Haft lite strul med njursten igen så det har inte blivit att sitta ute på jakt tyvärr.

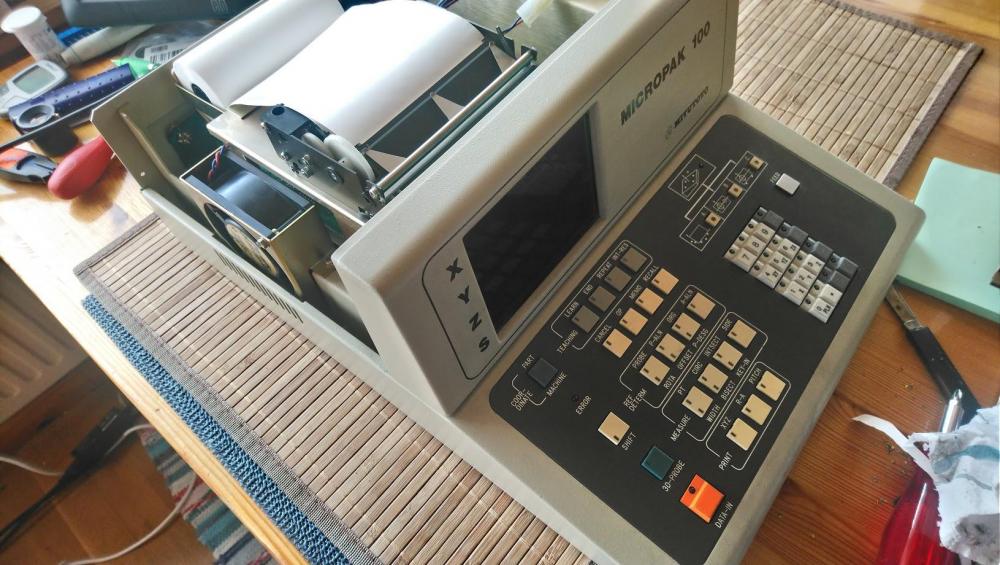

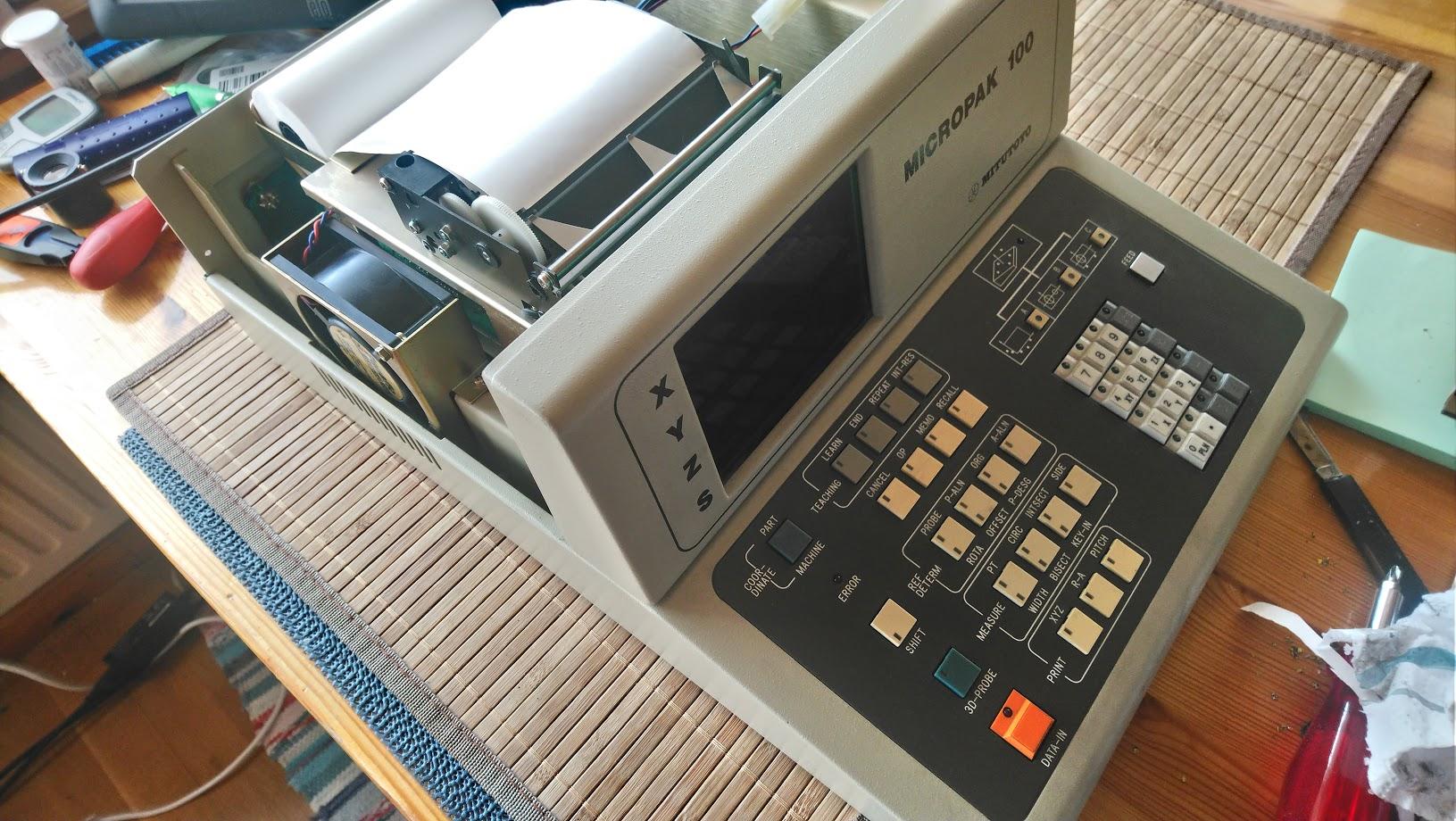

Tog tag i min lilla mät maskin som till och från har trilskats och hoppas nu ha hittat felet. Återstår att se ;)
Här nedan själva dator delen till maskinen.


  • Like 1

Share this post


Link to post
Share on other sites
tecno

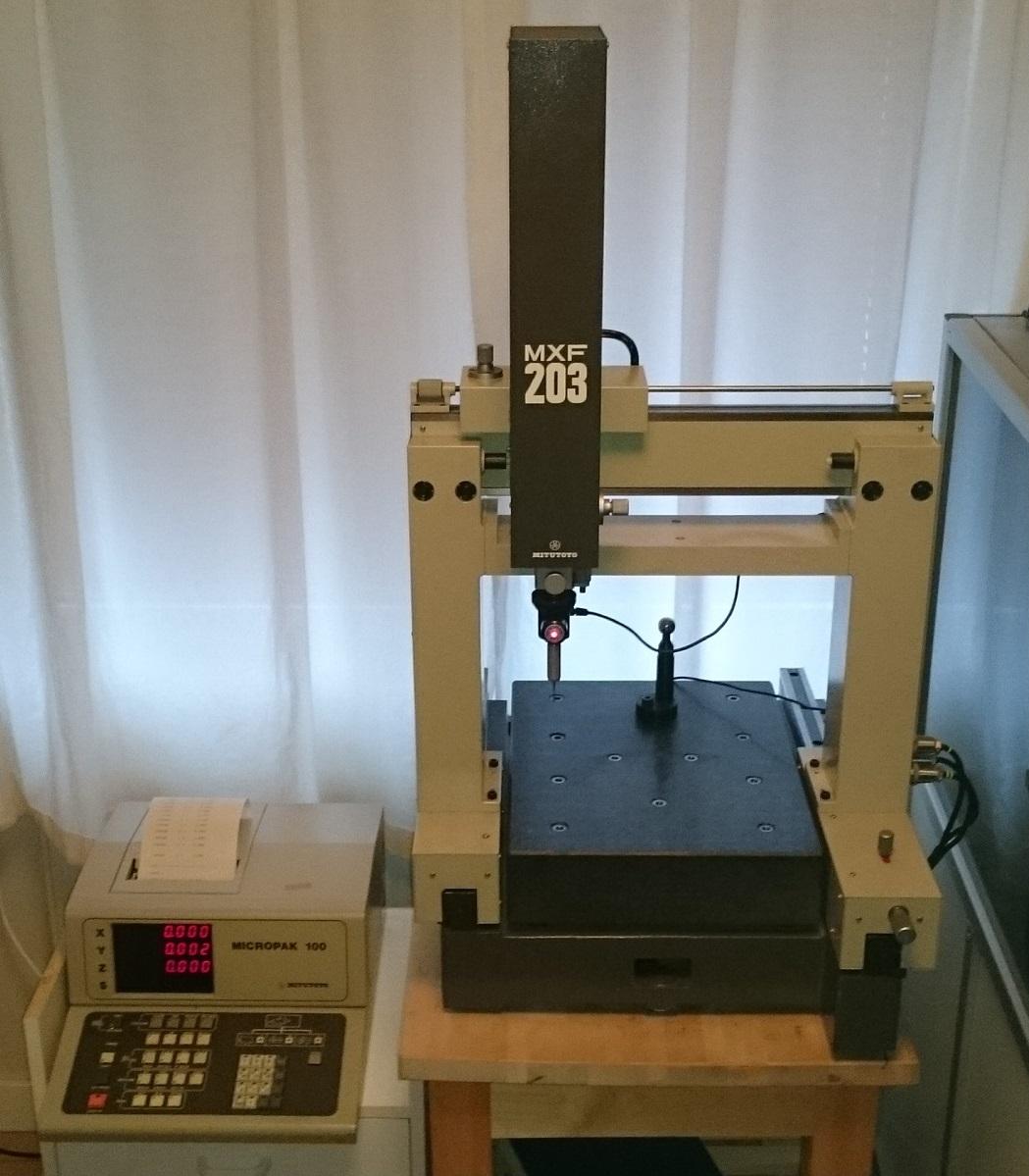

Kanske skulle visa hela maskinen ;)

En liten kompakt manuell mät maskin som framöver skall bli CNC styrd, 3st servomotorer och lite styrelektronik som läser av befintliga glasskalorna i denna Mitutoyo MXF 203. Första anhalt blir nog Mach3 för styrning/mätning då jag har ett plugin till programmet.
Framtida plan är att få det hela att fungera under LinuxCNC och förhoppningsvis får jag hjälp att knyckla ihop ett mät program.


Share this post


Link to post
Share on other sites
Dahla

Vad mäter du med den maskinen då?
