Jag startar en tråd om tornbyggnation. Där vi kan dela tankar och idéer, Lägga in eller länka till ritningar.

Givetvis även komma med ändringsförslag på det som andra skriver och visar.

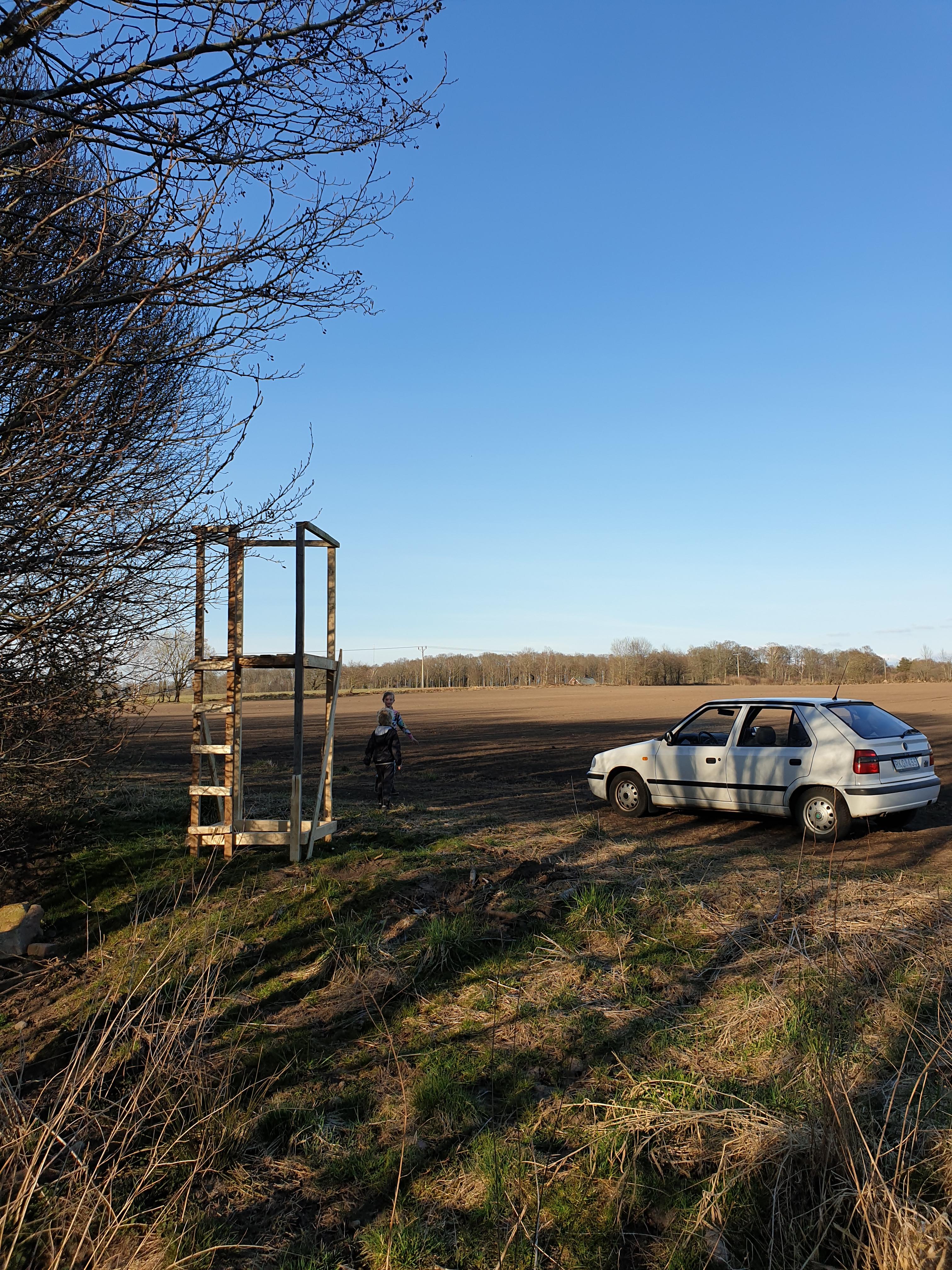

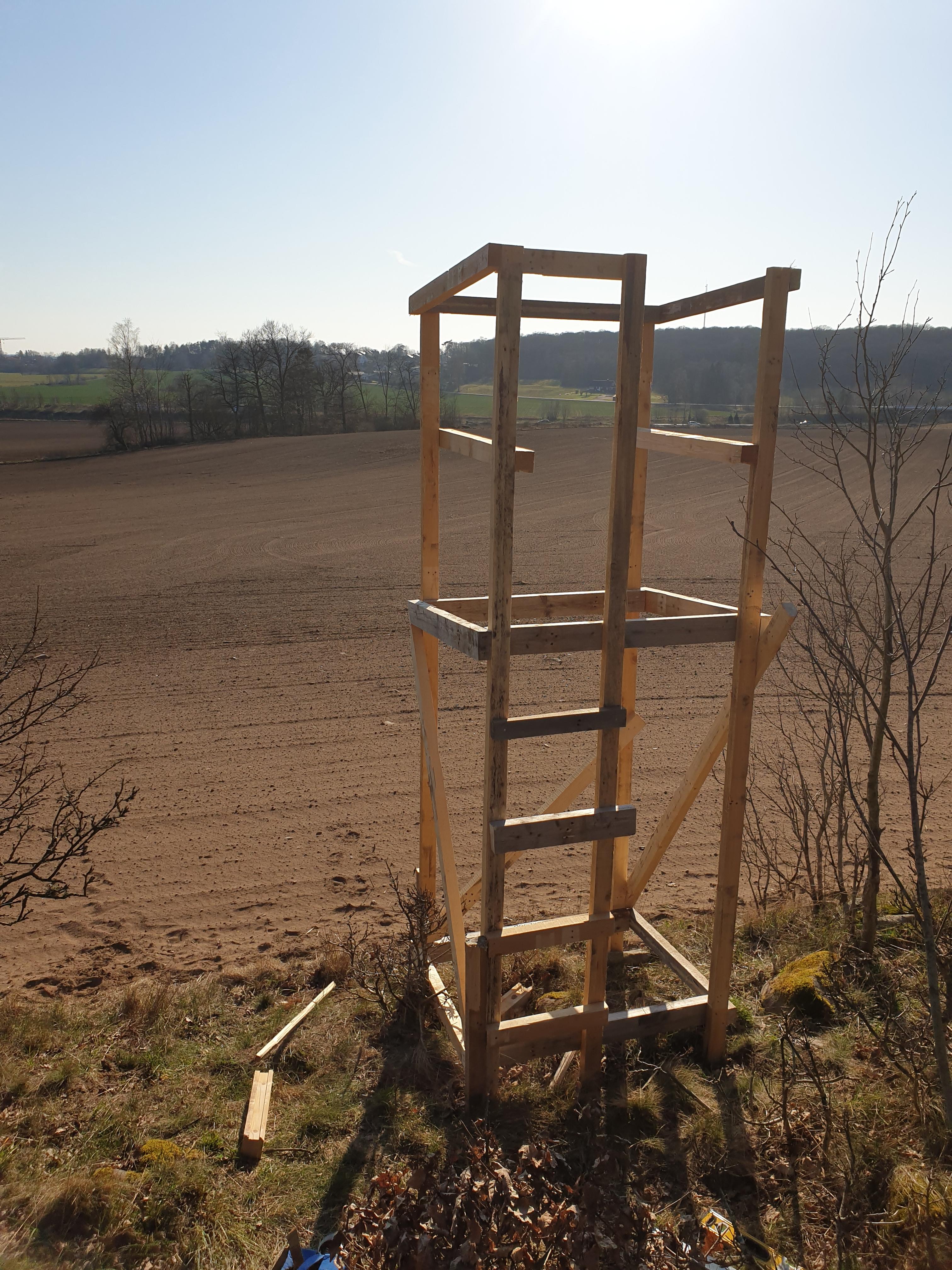

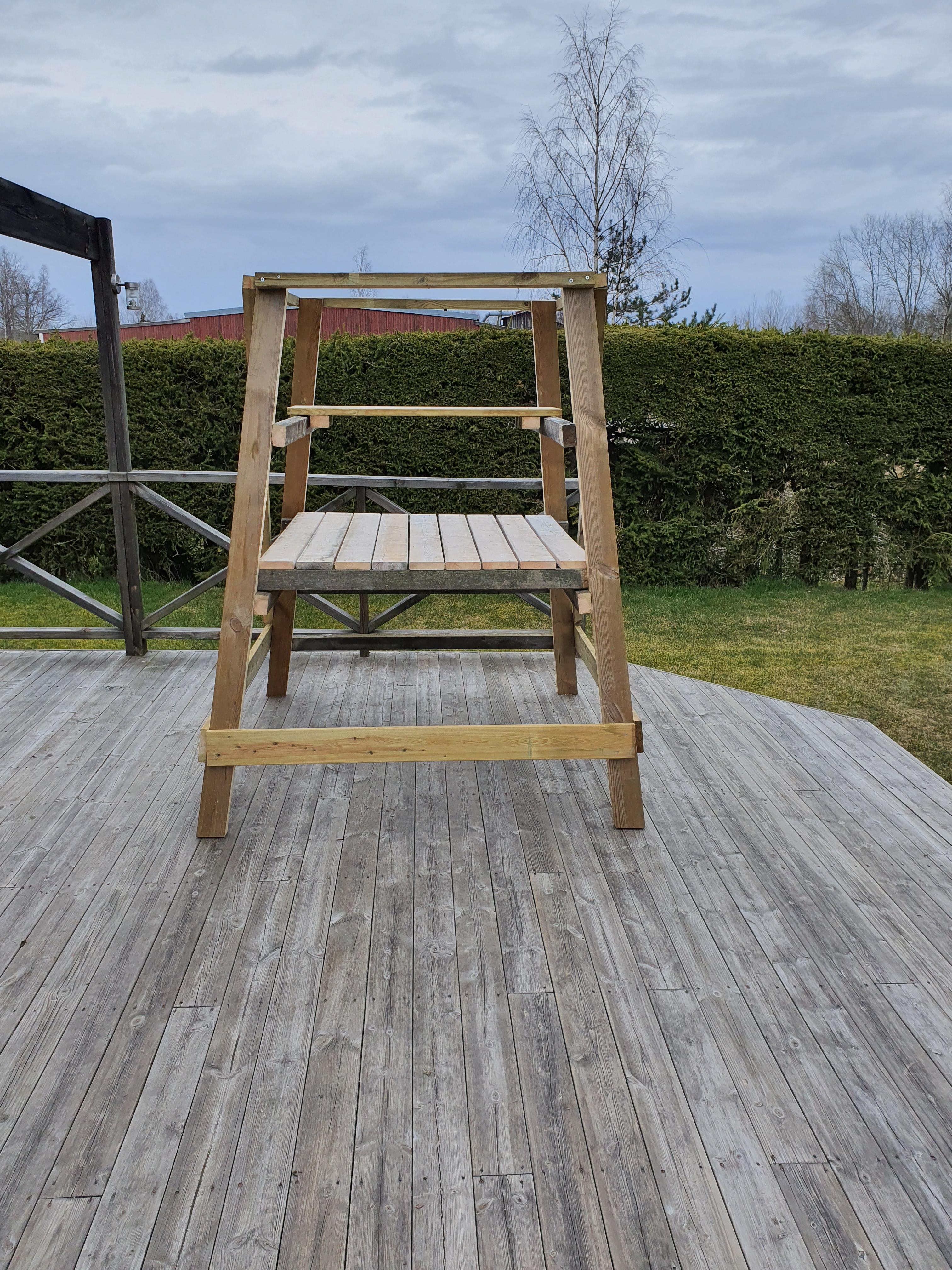

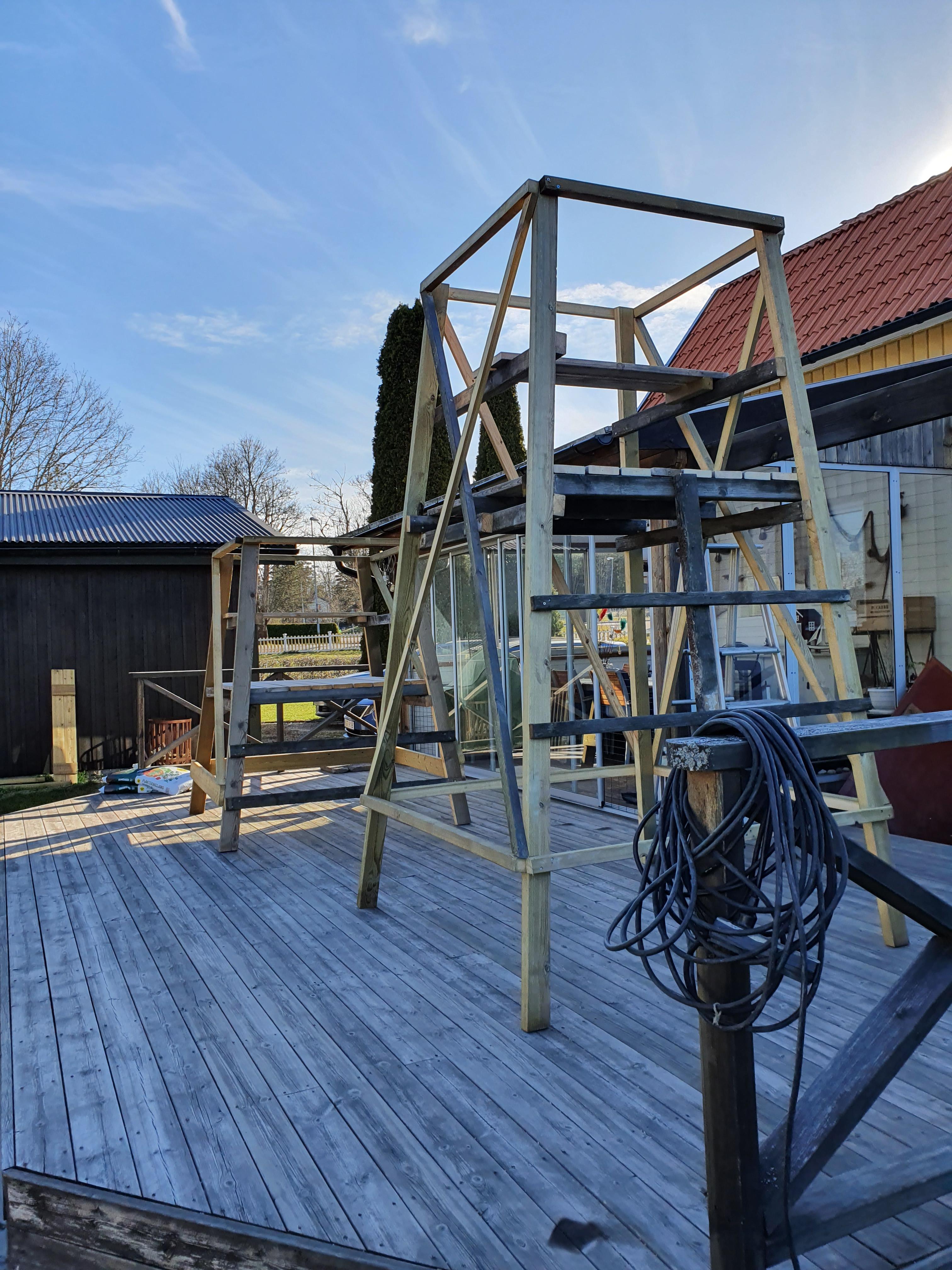

Lägger in en beskrivning på hur jag bygger torn just nu. Några bilder på hur det kan se ut.

Nu kommer en första beskrivning

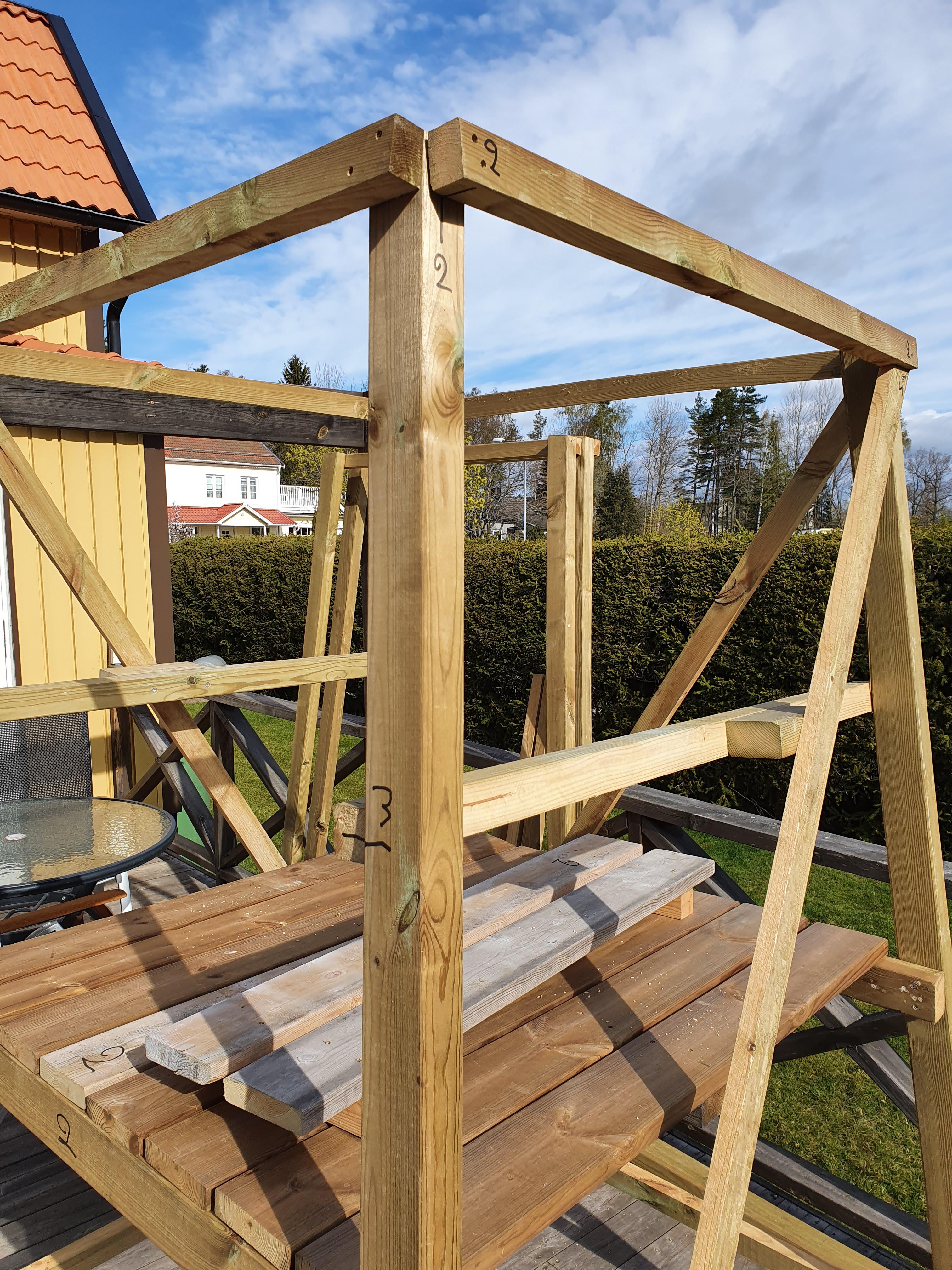

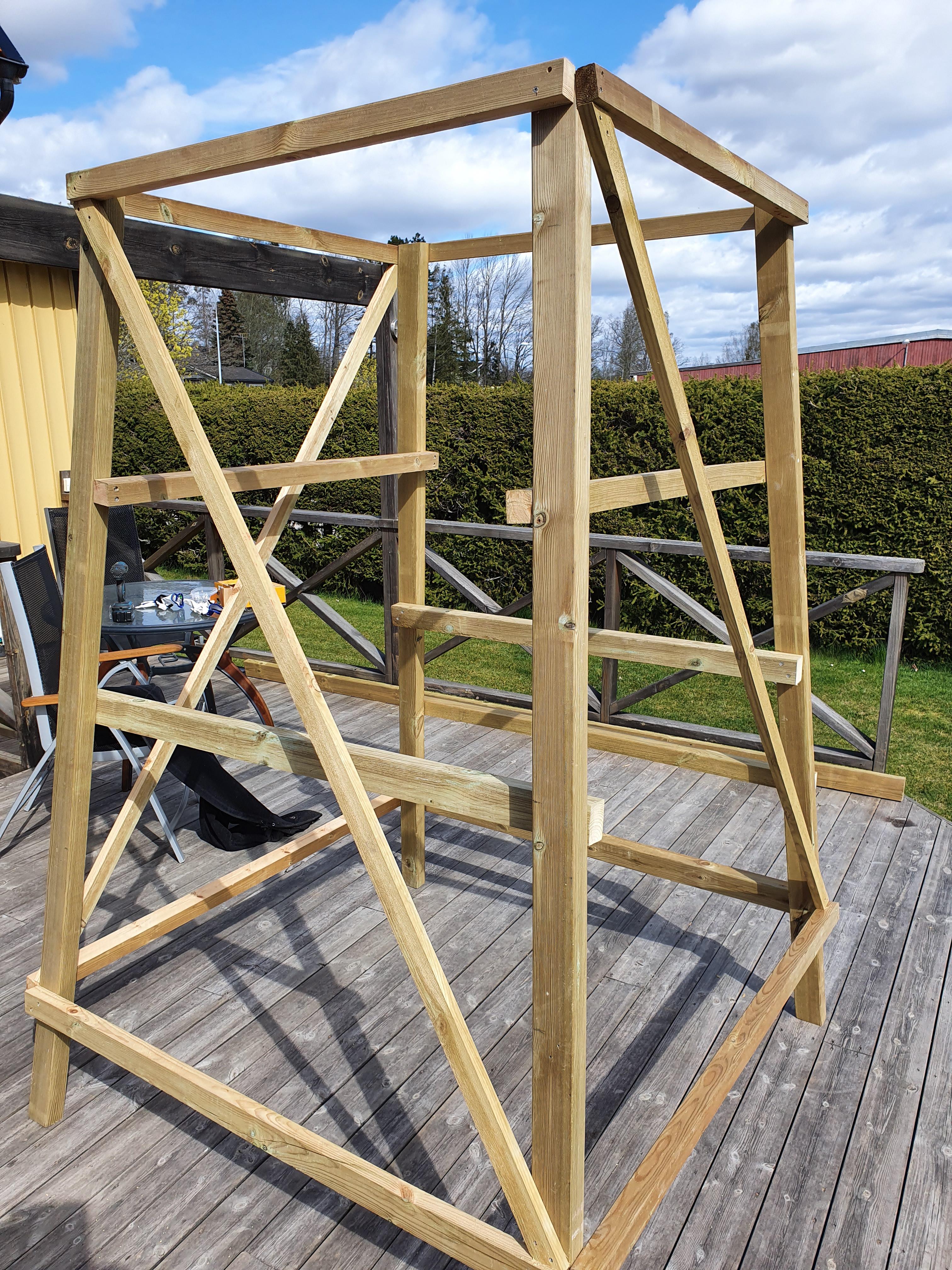

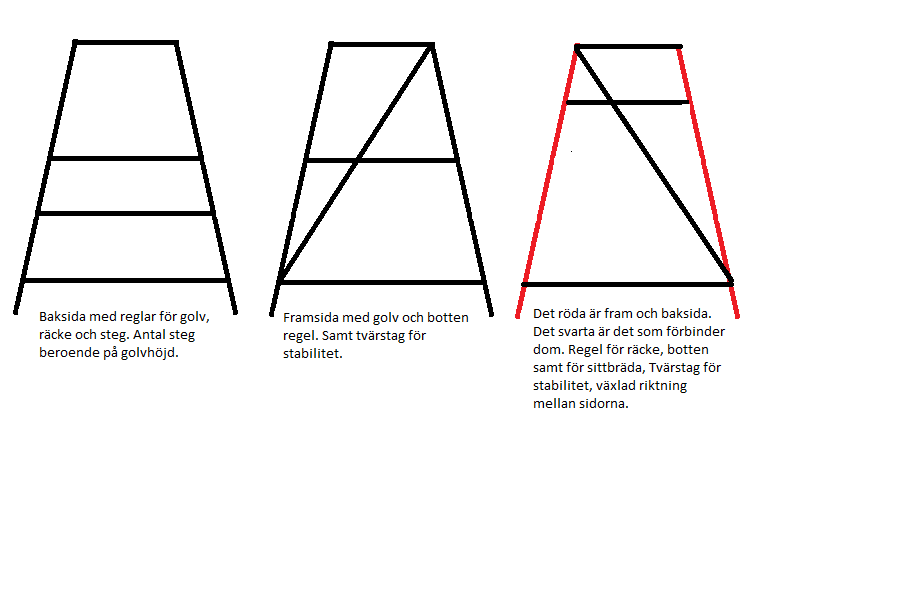

Ovanstående principskiss är den metod som jag nu använder, framförallt när jag bygger torn som skall transporteras nedmonterade till jaktmarken. Viktiga mått samt dom virkesdimensioner som jag har som minimått kommer i slutet på beskrivningen. MEN DET ÄR DU SOM BYGGER SOM BEDÖMER HUR DU SKALL DIMENSIONERA FÖR ATT TORNET SKALL HÅLLA FÖR DEN BELASTNING SOM DU TÄNKER UTSÄTT DET FÖR.

Beroende på höjd på tornet kör jag med lite olika lutning på benen. Plattformshöjd på ca 1 meter, 7 graders lutning. Där över 5-6 grader. Jag kapar till benen med den vinkeln i toppen och botten. Kapa till ben till dom torn du tänker bygga

Räcket av lämpligt material, 1 meter, 4 st per torn. Jag lägger två ben på plant underlag med bottendelen mot en rak regel, fäst räcket med en skruv på varje sida i toppen, justera så benen får rätt vinkel mot regeln. Här kan man justera bredden lite om man vill (jag brukar ha en maxbred på 140 cm så gavlarna får rum mellan lämmarna på kärran (gäller bara dom låga tornen) Mät bredden 35 cm från botten och såga till 4 st per torn och fäst en med en skruv på var sida (den på baksidan måste vara grov nog för att funka som steg). Kryssmät så gaveln blir symmetrisk och skruva i ytterligare skruvar i reglarna. (förborra i reglarna för att undvika att dom spricker i ändarna)

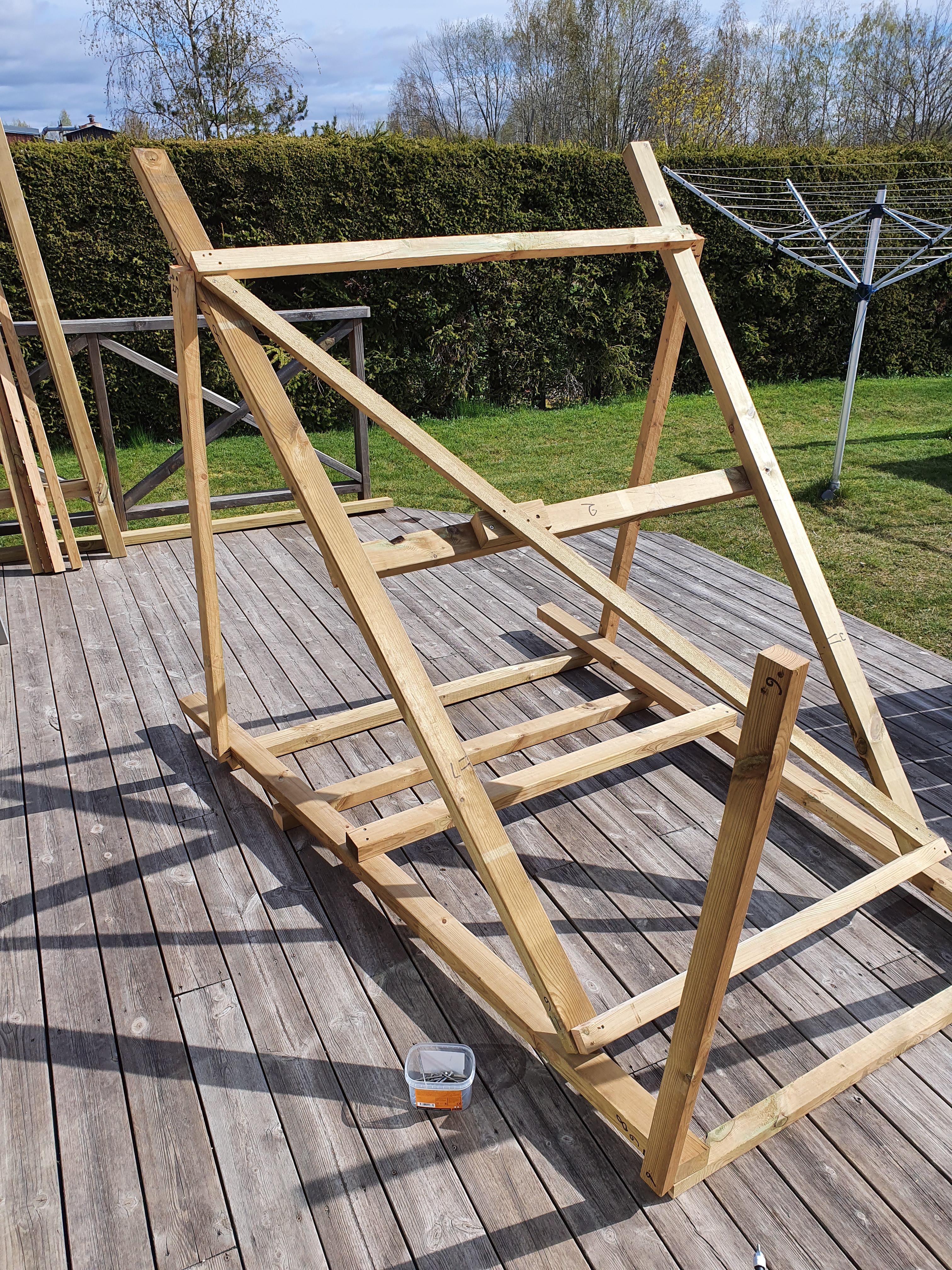

Använd den första gaveln som mall och bygg det antal du förberett material för, om virket är lite skevt och krokigt kan det ibland bli lite avvikelser från mallen men det märks inte på det färdiga resultatet. Vänd på gavlarna och sätt dit reglarna för golvet på insidan av gavlarna.

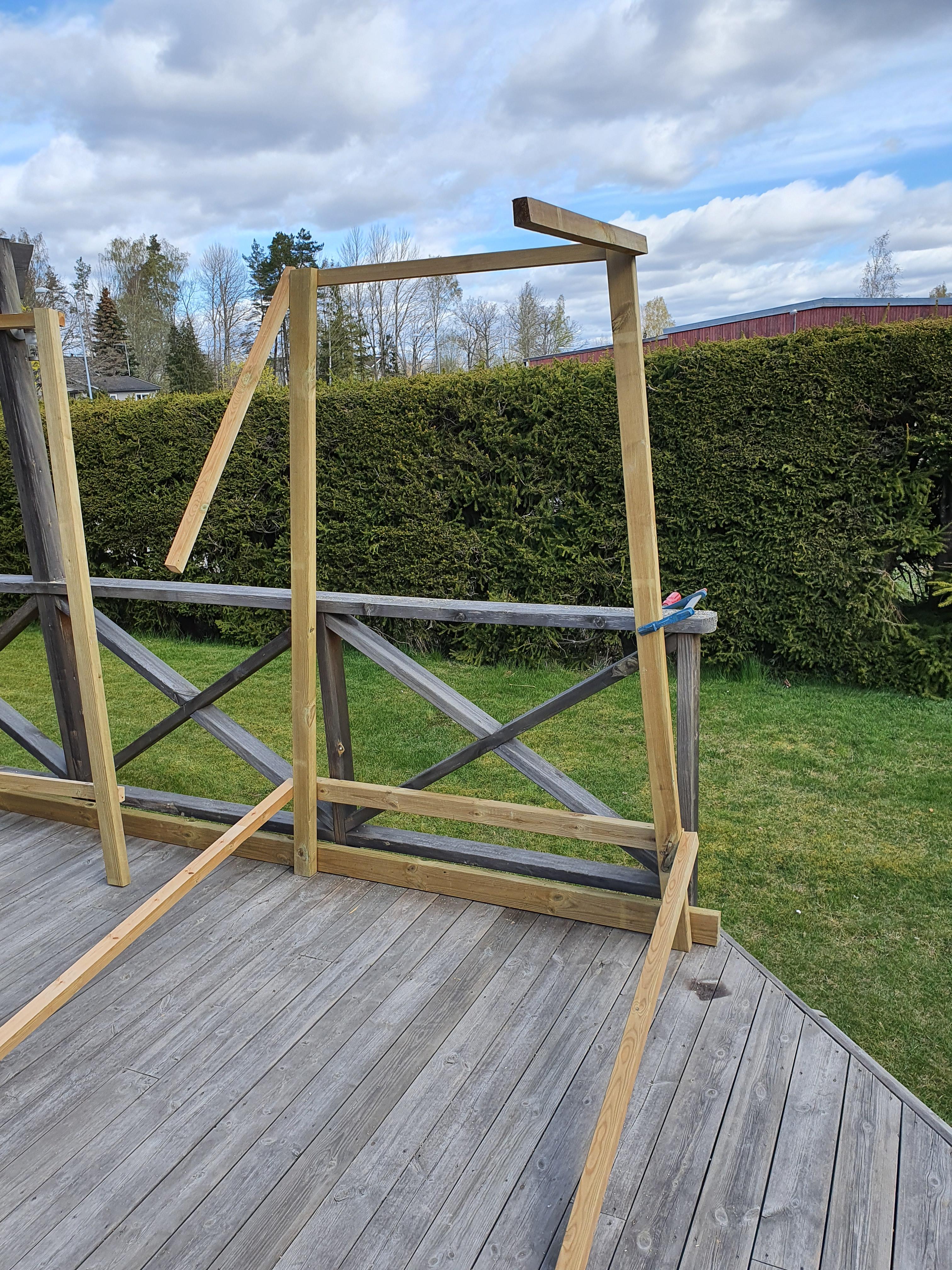

Nu är det dags för nästa steg, ställ upp en baksida (om du redan monterat stegen) är du ensam så fäst den med en tving i något så den står utan att välta, skruva fast räckena och bottenreglarna med en skruv i den stående gaveln,

ställ upp nästa gavel och fäst först i räcket med en skruv på var sida, fäst sen bottenreglarna på samma sätt. Ta bort tvingen och räta upp tornet, kryssmät för symmetri och skruva i ytterligare skruv. Sätt dit tvärstagen (jag måttsågar dom till varje torn så dom har anläggning mot räcke och bottenregel) Montera reglar för sittbräda och steg på bakgaveln om det ej är gjort tidigare.

Såga till golvplankor samt en mittregel, Lägg plankorna på golvbalkarna med lämpligt avstånd i mellan,  inte så en patron kan trilla igenom men inte så tät att dom kan svälla ihop av fukt för då kan golvet börja knirra om du rör dig i tornet. Skruva dit mittregeln men skruva inte fast golvet i tornet om du skall demontera det. Tillverka en sittbräda den skall vara så bred att den inte kan åka förbi tornbenen och ha två stopp  under som hindrar den att halka av dom bärande reglarna i sidled.

Viktiga mått

Räckeshöjd över golv 90-105cm, Jag föredrar 95 cm, glöm inte att ta med tjockleken på golvet när du mäter in höjden på golvreglarna.

Sitthöjd 45 cm. Använder man samma material som i golvet är det lätt annars får man ta hänsyn till det när man mäter in sittreglarna.

Avstånd mellan stegen 30-40 cm 35 är optimalt. Ha detta i åtanke när du bestämmer golvhöjd och därigenom benlängd.

Dimensioner

Torn ca 1 meter golv höjd. 45X75 på högre 45X90. Jag har maxhöjd på 170-180 cm för golvet.

Golv och sittreglar. 45X75

Steg, här är jag lite flexibel beroende på vad jag har. Sätter gärna lodrät regel mellan golvregel och stegen som hjälper upp rätt mycket. Ex 45X45, 30X60.

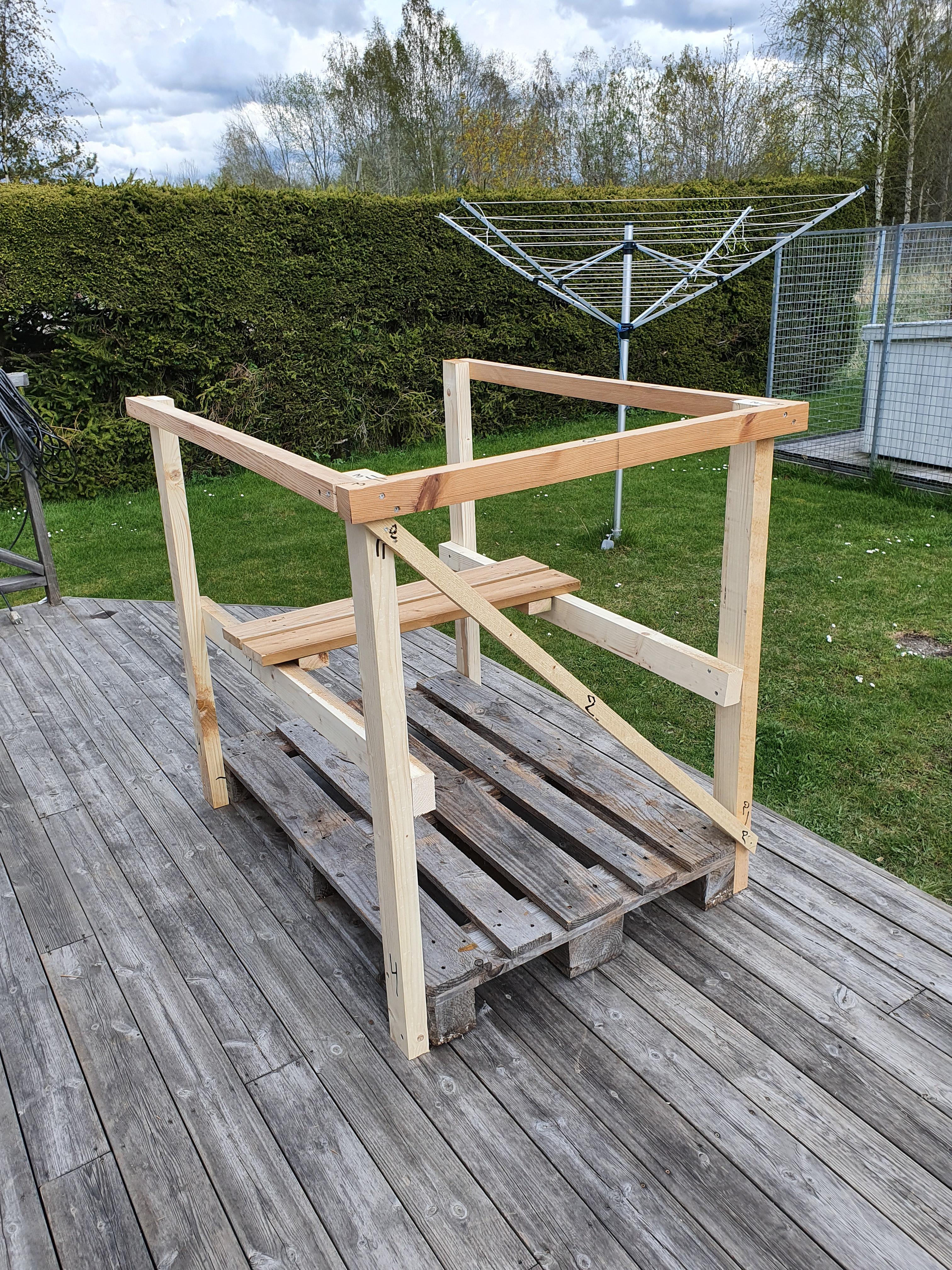

Enkel skjutlave på EU-pall, när man inte behöver komma upp från marken men vill ha tillgång till stöd vid skytte och dessutom får en tydlig markering om var passet är.

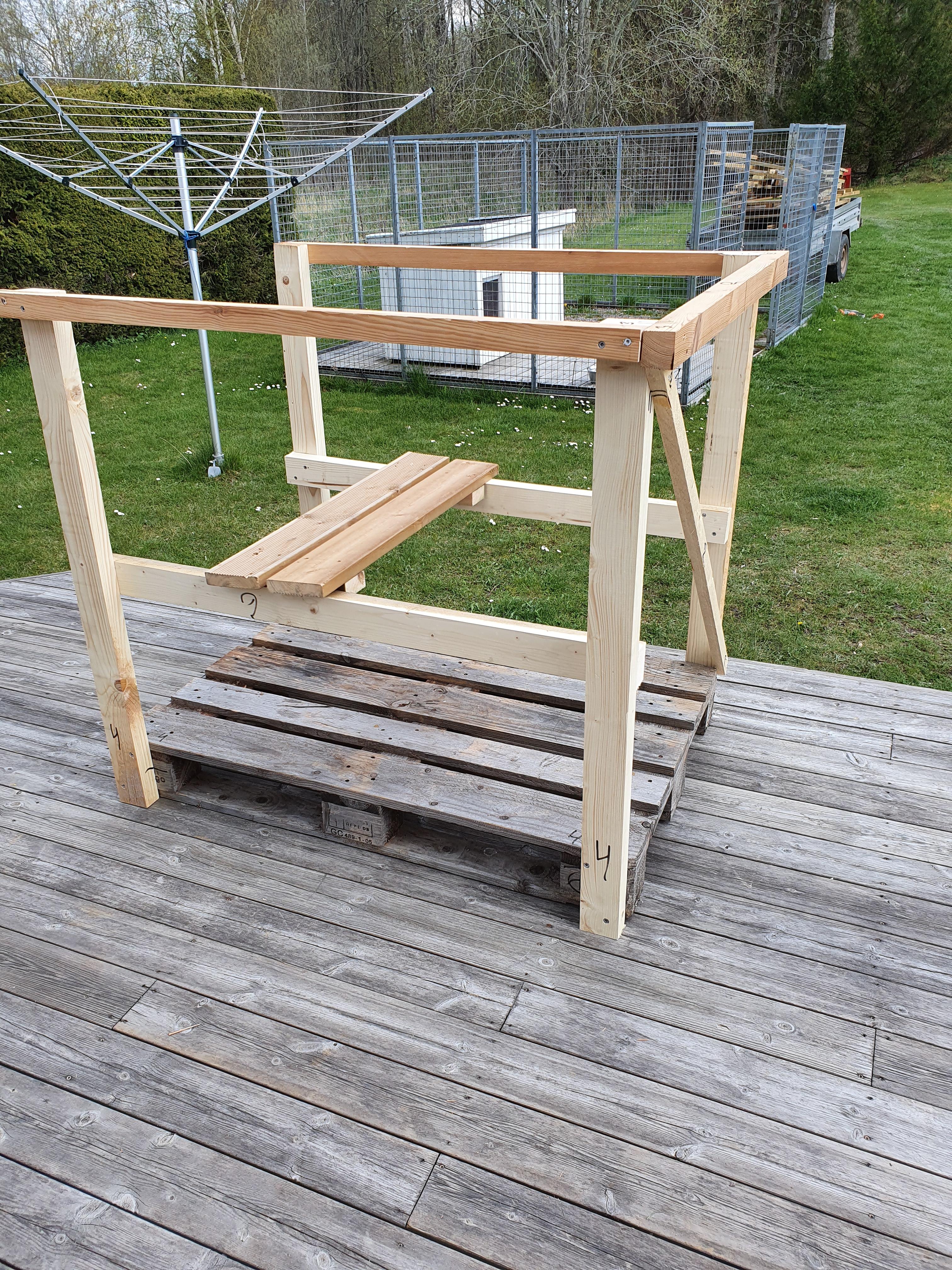

Det som behövs är en EU-pall, Fyra 45X75 110 cm långa, Två 45X75 ca 118cm långa. Lämpligt material till räcket, två 118 cm långa och en ca 90 cm. en måttanpassad snesträva i framkant är bra. Sen en sittbräda enligt princip i föregående inlägg. Skruva fast dom 110 cm långa 45X75 i hörnen på pallen på långsidorna, mät upp 43 cm från pallen och markera för reglarna för sittbrädan (tänkt sitthöjd med bräda, 45-46 cm) Montera räcken och snesträva. Klart?



Demontering av torn för transport.

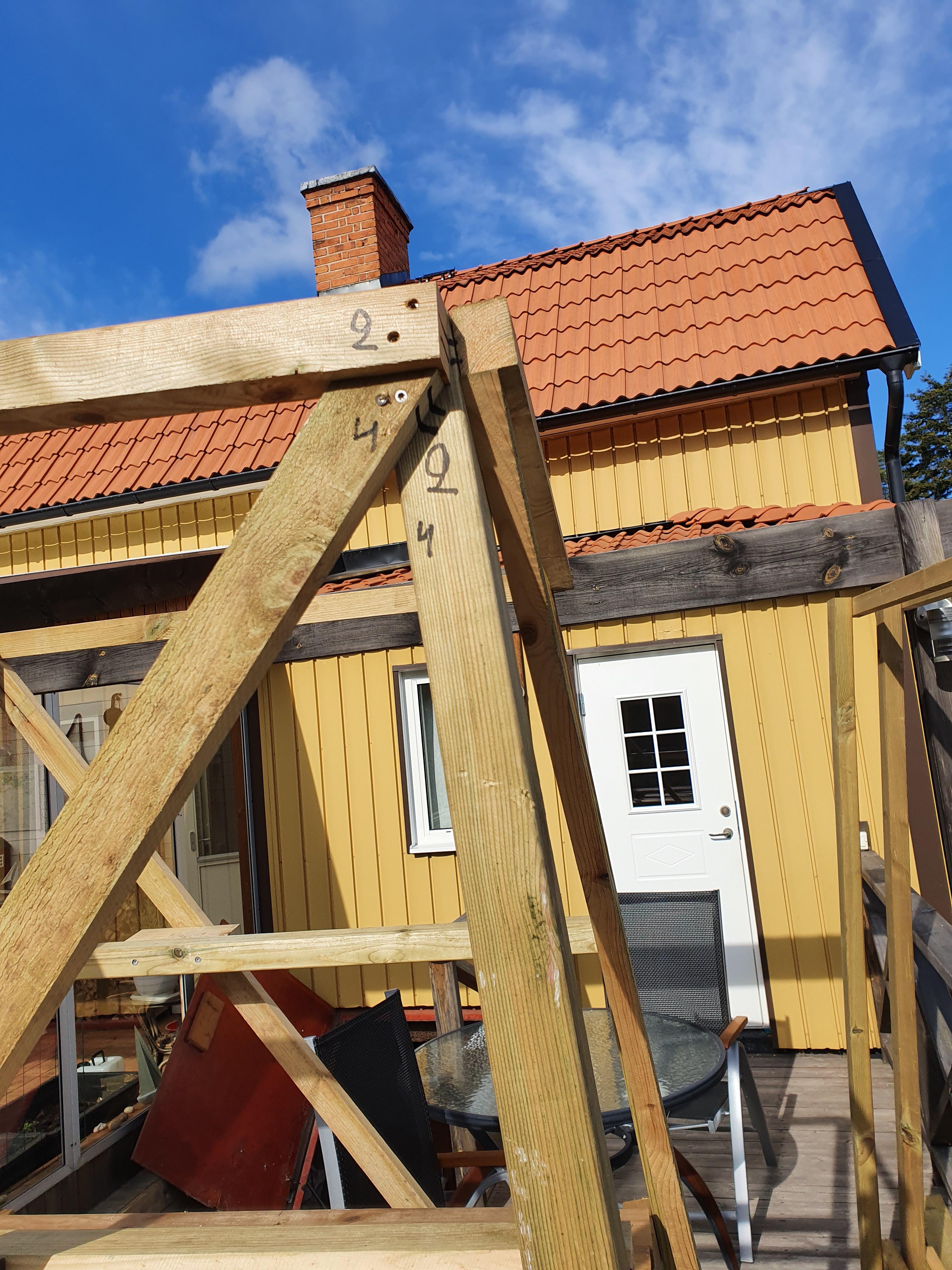

Börja med att märk upp det som skall plockas bort. jag märker varje del och börjar på 1 och drar ett streck på ena sidan och två streck på andra sidan. Bildexempel räcke märkt 2.

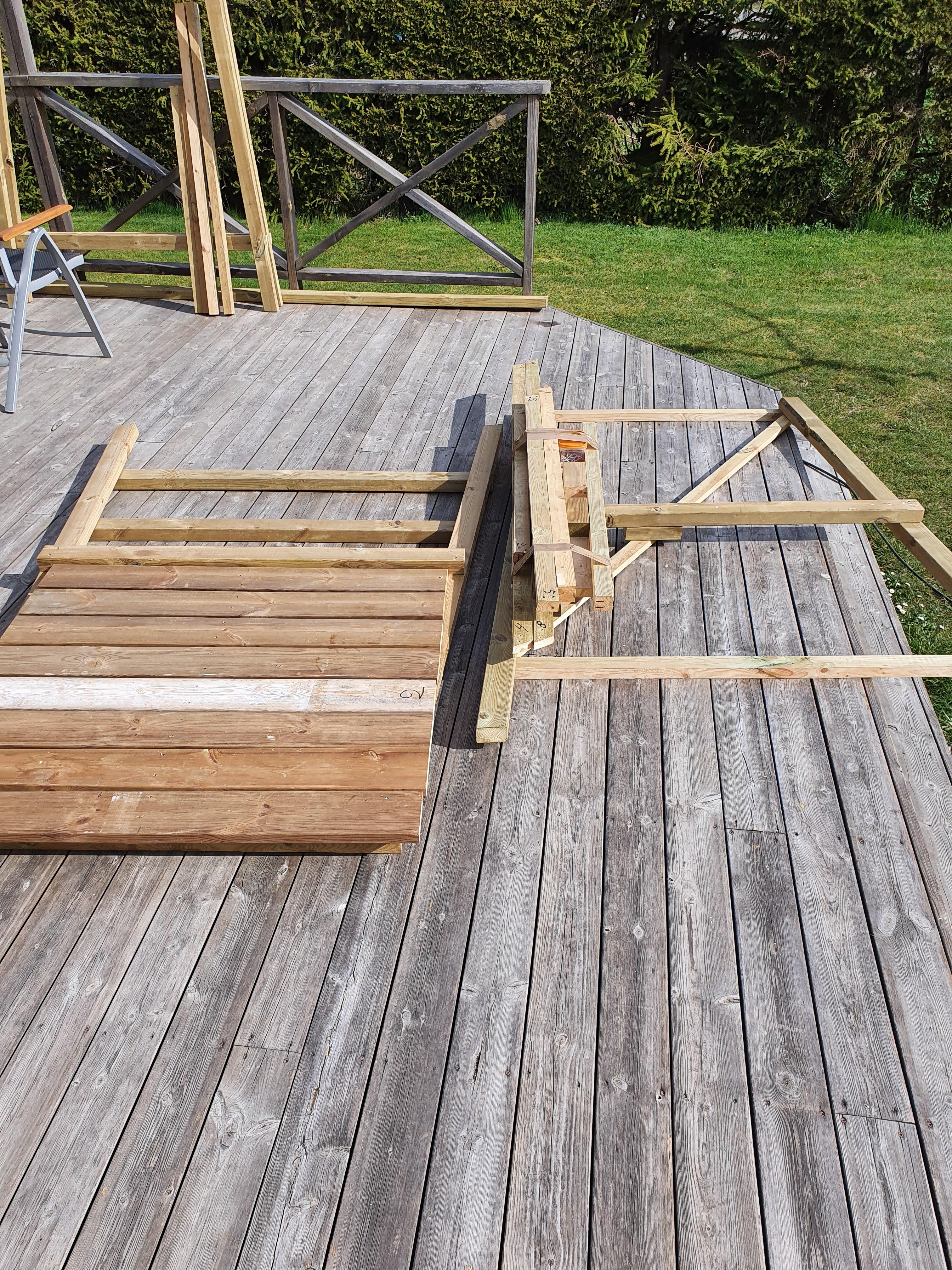

Jag lägger tornet ner när jag demonterar det.

Sen fäster jag golvet på en gavel. Och sittbrädan med övriga delar och skruvburken tejpade på brädan på den andra. Då klarar man att bära en gavel i taget på två man ganska långt.

Fy fasen vilken racersnickare du är, jag hinner ju knappt öppna ett inlägg innan ett par torn till är byggda och dokumenterade!

?

Du är ett föredöme Mulle mec!?

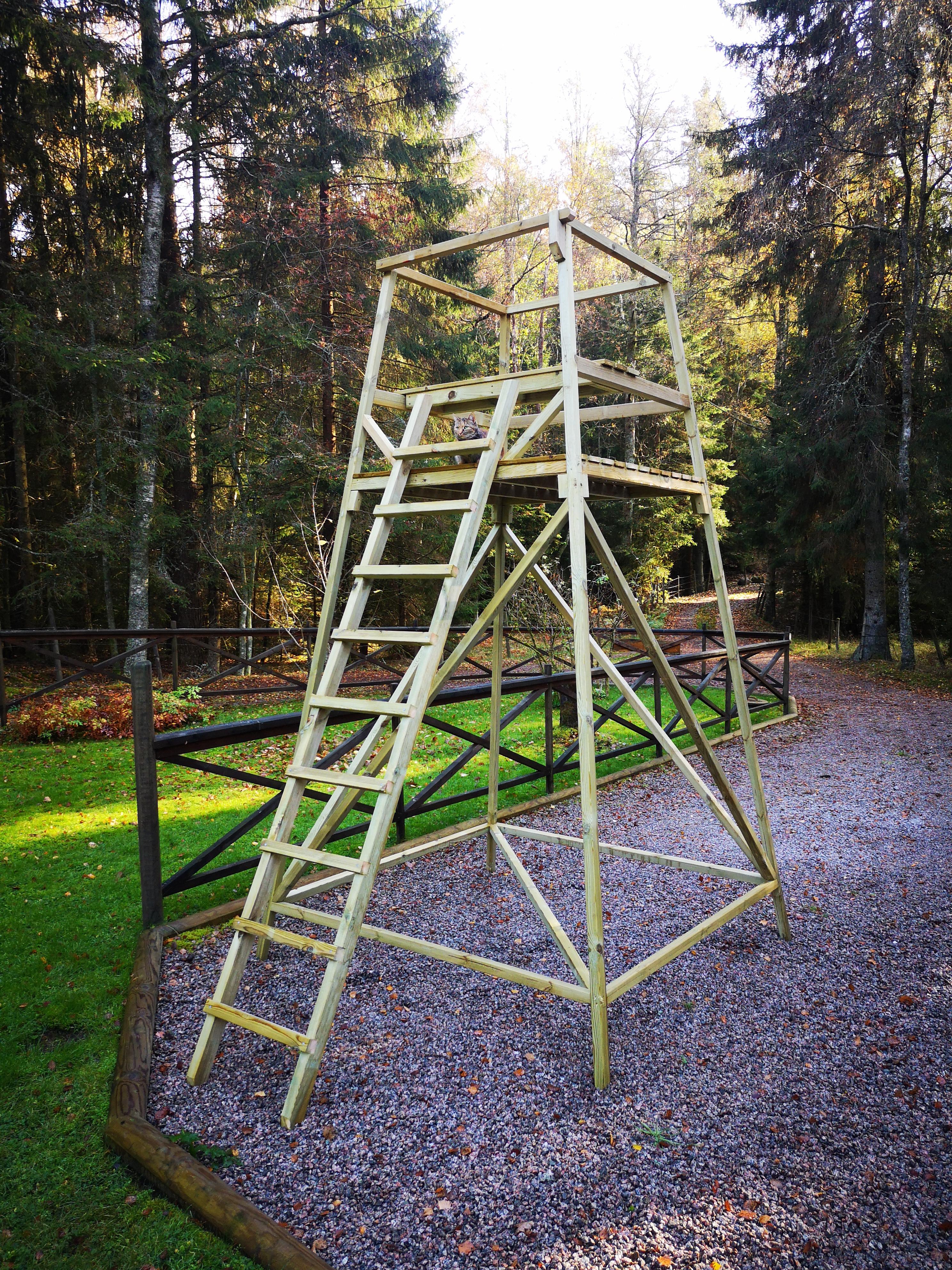

En modell jag byggt flera av, omtyckt i jaktlaget då det är enkla och bära på. Golvet är en löss platta som kan tas loss och bäras av en, sen bär man tornet på två. Stolpar i 2"x3" och resten i lite vad man har men till övers. Måttsättningen är fritt från huvudet, stolparna är 2,2-2,3m och höjden på trappstegen/plattform stämmer, resten går lite på gehör från torn till torn.

Jag tackar och bugar till alla som lägger in sina skapelser här. Det uppskattas!

Funderar på att köra en snik variant som test! En eu-pall med typ total höjd 150cm el. 180cm. det blir raka ben men det borde inte bli problem med tanke på låg höjd och vi alltid drar ner stolp i backen som vi fäster i.

Målet är låga skjutplatser, dels för enkelt kunna flytta. (vi är fortfarande osäkra på hur grisarna rör sig.) Dels för att veta vart skyttarna står. Sen har vi några som tycker det är obehagligt att stå på backen med gris! Jag går ju med hund så jag behöver egentligen inte bry mig förutom att veta vart de står!

//Danielj

10 hours ago danielj sa:

Jag tackar och bugar till alla som lägger in sina skapelser här. Det uppskattas!

Funderar på att köra en snik variant som test! En eu-pall med typ total höjd 150cm el. 180cm. det blir raka ben men det borde inte bli problem med tanke på låg höjd och vi alltid drar ner stolp i backen som vi fäster i.

Målet är låga skjutplatser, dels för enkelt kunna flytta. (vi är fortfarande osäkra på hur grisarna rör sig.) Dels för att veta vart skyttarna står. Sen har vi några som tycker det är obehagligt att stå på backen med gris! Jag går ju med hund så jag behöver egentligen inte bry mig förutom att veta vart de står!

//Danielj

Det funkar men rent generelt sätt är jag allergisk mot torn med raka ben då det blir gärna blir lite ostadig om man inte sätter fast dom. Vi har en hel del torn står på bergshällar och sand/grusmark med mycket sten, och då är det inte så lätt att få fast dom.

Men har man raka ben tycker jag en lös stege är ett måste. Vi har ett gäng torn med raka ben och stegen monterade direkt på benen. Dom är klart tråkiga att klättra upp i. Vi byggde ett helt gäng för 5-6 år sen efter en ritning så vi får leva med dom ett tag till.

11 hours ago Galne sa:

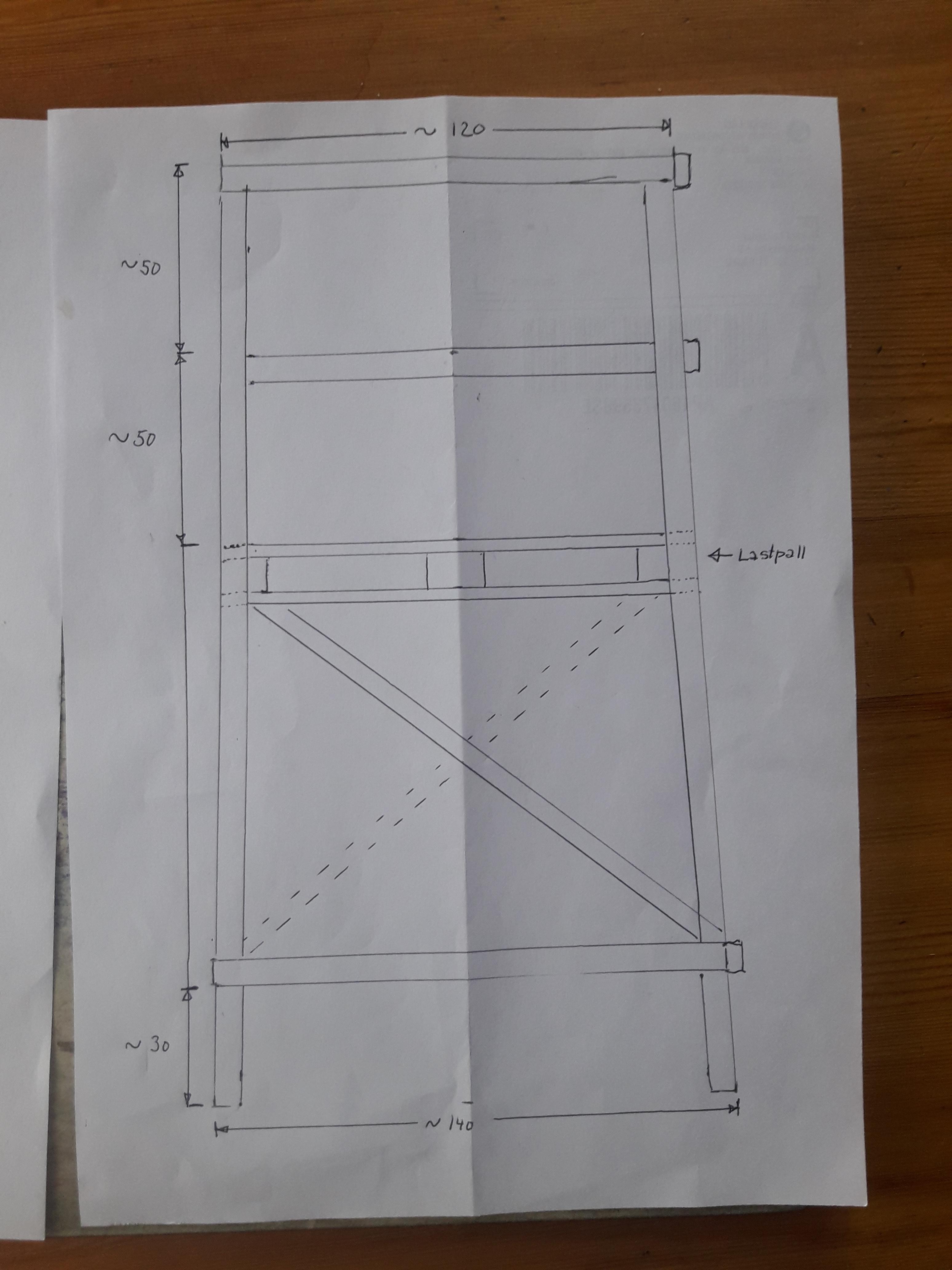

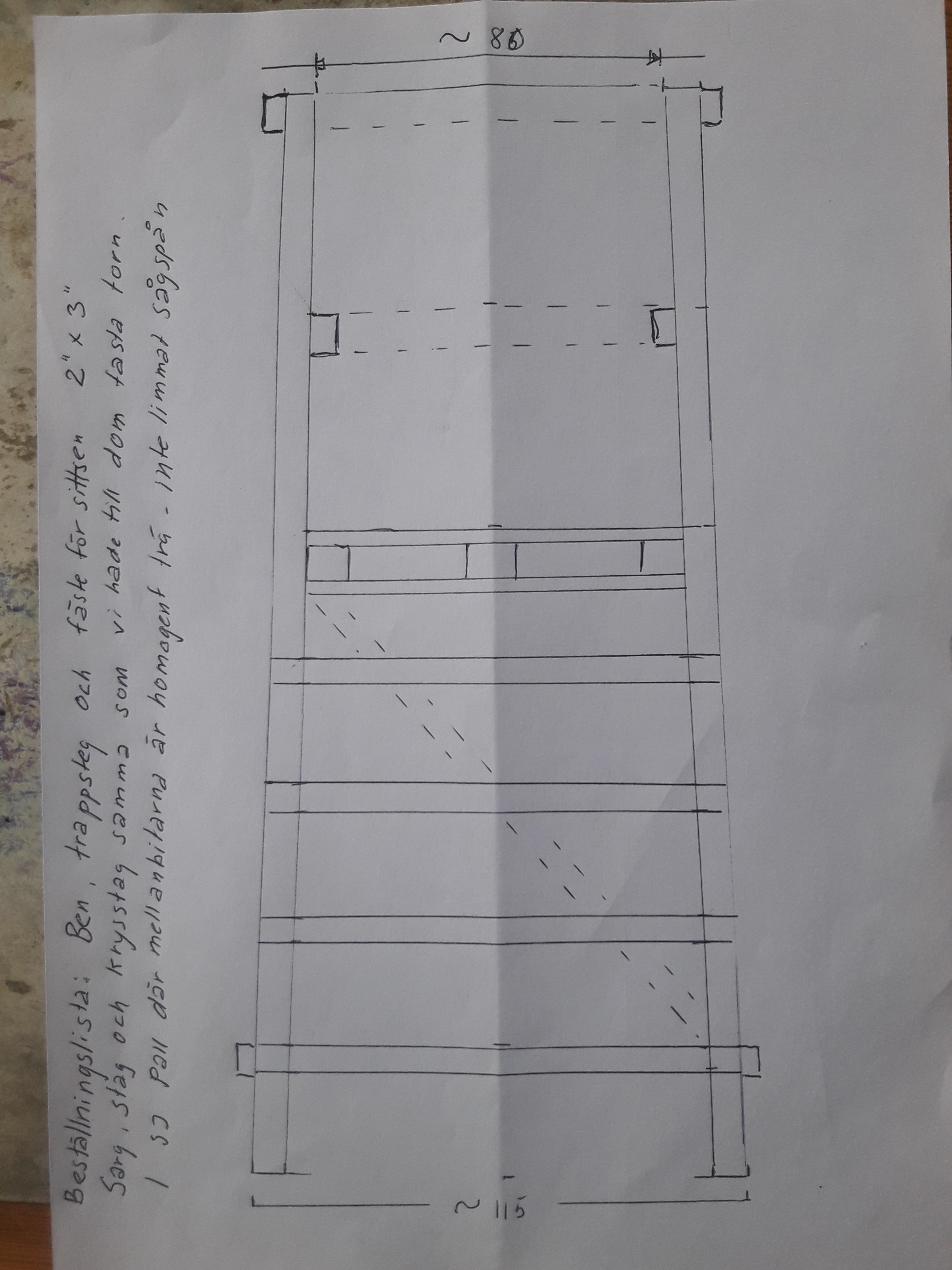

En modell jag byggt flera av, omtyckt i jaktlaget då det är enkla och bära på. Golvet är en löss platta som kan tas loss och bäras av en, sen bär man tornet på två. Stolpar i 2"x3" och resten i lite vad man har men till övers. Måttsättningen är fritt från huvudet, stolparna är 2,2-2,3m och höjden på trappstegen/plattform stämmer, resten går lite på gehör från torn till torn.

Tycker mig se vissa likheter?

På 2020-05-04 at 22:55 danielj sa:

Jag tackar och bugar till alla som lägger in sina skapelser här. Det uppskattas!

Funderar på att köra en snik variant som test! En eu-pall med typ total höjd 150cm el. 180cm. det blir raka ben men det borde inte bli problem med tanke på låg höjd och vi alltid drar ner stolp i backen som vi fäster i.

Målet är låga skjutplatser, dels för enkelt kunna flytta. (vi är fortfarande osäkra på hur grisarna rör sig.) Dels för att veta vart skyttarna står. Sen har vi några som tycker det är obehagligt att stå på backen med gris! Jag går ju med hund så jag behöver egentligen inte bry mig förutom att veta vart de står!

//Danielj

Även jag tackar!

Mycket bra med ritningar, ska komma med några tips också så småningom.

Saknade det när jag började med tornbyggandet.

Som hundförare och för säkerheten är just att veta var respektive passkytt står ovärderligt.

Att komma upp en bit är ingen nackdel, när grisen är tätt inpå passet!

Trevliga torn ni bygger gubbar ??

Mina blir inte riktigt lika raka och snygga men en sak som är viktigt för mig som saknas på era är att slippa den där förbannade sargen där man kliver upp, svär ve och helvete var gång (typ 99ggr av 100) när man kommer till torn där man sopar i allt mellan himmel och jord innan man är uppe ? Löses enkelt med en extra stolpe på den gaveln med stegen.

På 2020-05-05 at 09:30 Mulle mek sa:

Tycker mig se vissa likheter?

Är det patent intrång månne!?

1 minute ago Finn Inge Vidare sa:

Är det patent intrång månne!?

Nej det är "open source"?

6 hours ago Joacim sa:

Trevliga torn ni bygger gubbar ??

Mina blir inte riktigt lika raka och snygga men en sak som är viktigt för mig som saknas på era är att slippa den där förbannade sargen där man kliver upp, svär ve och helvete var gång (typ 99ggr av 100) när man kommer till torn där man sopar i allt mellan himmel och jord innan man är uppe ? Löses enkelt med en extra stolpe på den gaveln med stegen.

Har byggt många av den varianten. Inte så glad i dom. har du vinkel på tornet så funkar det bra med en övre sarg lägg bössan på golvet, klättra in lägg ner sittbrädan, ta upp sittunderlaget och sätt dig.

Men hur tänkte du med stegen på ditt torn, den är ju placerad vid räcket?

1 hour ago Mulle mek sa:

Men hur tänkte du med stegen på ditt torn, den är ju placerad vid räcket?

Insteg åt höger ?

Nej, kan hålla med om att det inte riktigt blev så bra som jag tänkt. Tanken var som du säger, lägg bössan på golvet, klättra upp och för att slippa ha bössan där man kliver in så blev det såhär. Men tanken var som sagt bättre än verkligheten.

en variant är att ha sargen lös, sittandes i en skruv med jack så att man när man lämnar tornet lämnar den öppen och sedan stänger när man gått upp. Men lite överkurs är det ju

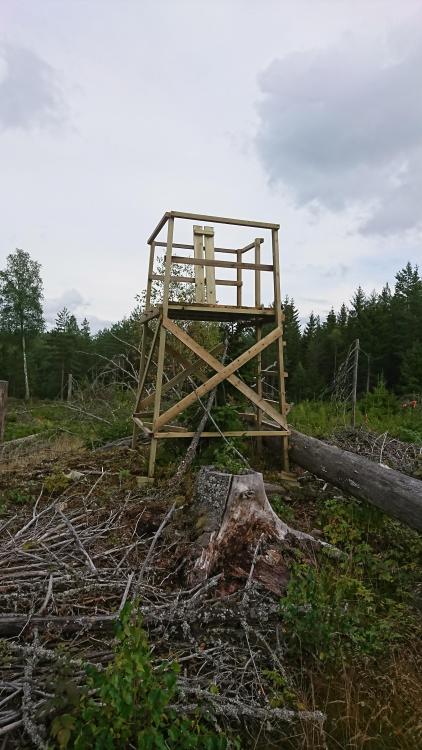

En vettig modell som byggs härikring är att bygga fyra ramar av relativt tunt virke för att sedan skruva ihop hörnen i 90 graders vinkel vilket ger stabila torn som är lätta att producera i en jigg.

12 hours ago Silver sa:

En vettig modell som byggs härikring är att bygga fyra ramar av relativt tunt virke för att sedan skruva ihop hörnen i 90 graders vinkel vilket ger stabila torn som är lätta att producera i en jigg.

Tror jag har en beskrivning på det från en jakttidning liggande hemma.

Jag har byggt två sådana. Iden är god, men dom jag gjorde efter ritningen upplevdes som lite ostadiga då dom är raka och inte så bredda. Skulle tro att om man gör dom lite bredare än ritningen jag har blir dom betydligt stadigare.

Vi har en sån torntyp som blåst kull, skevaste tornet vi har! Blev så jäkla svårt och få det rakt igen då det vridit sig överallt!! Dock sköt jag en älg från det i år så det står rätt!!

Jaha, dom jag sett här byggs bredare ner till, sen får man ju inte bygga dom för höga så att det krävs väldigt bred bas för då blir det som att sitta i en uppochnervänd glasstrut.

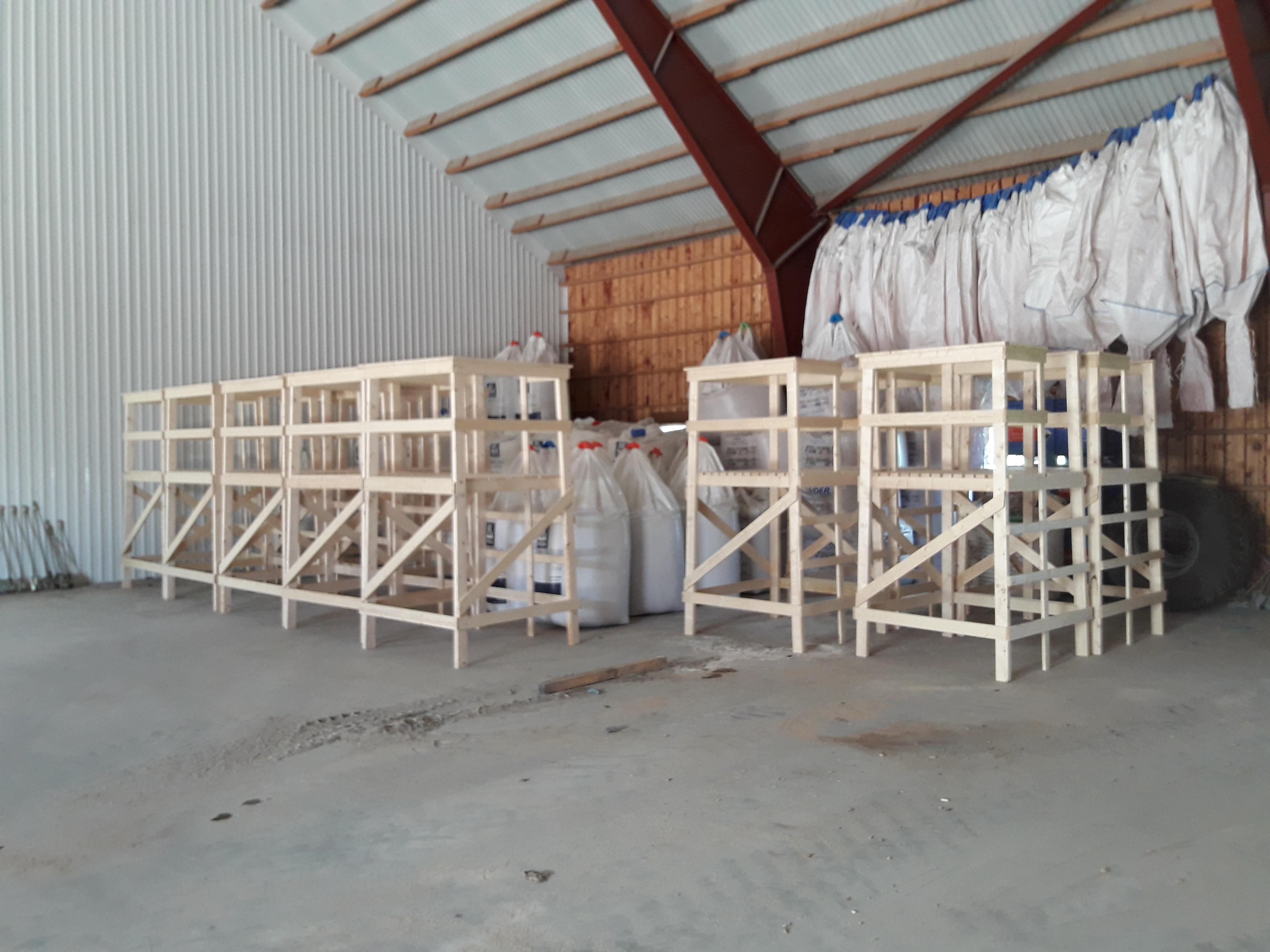

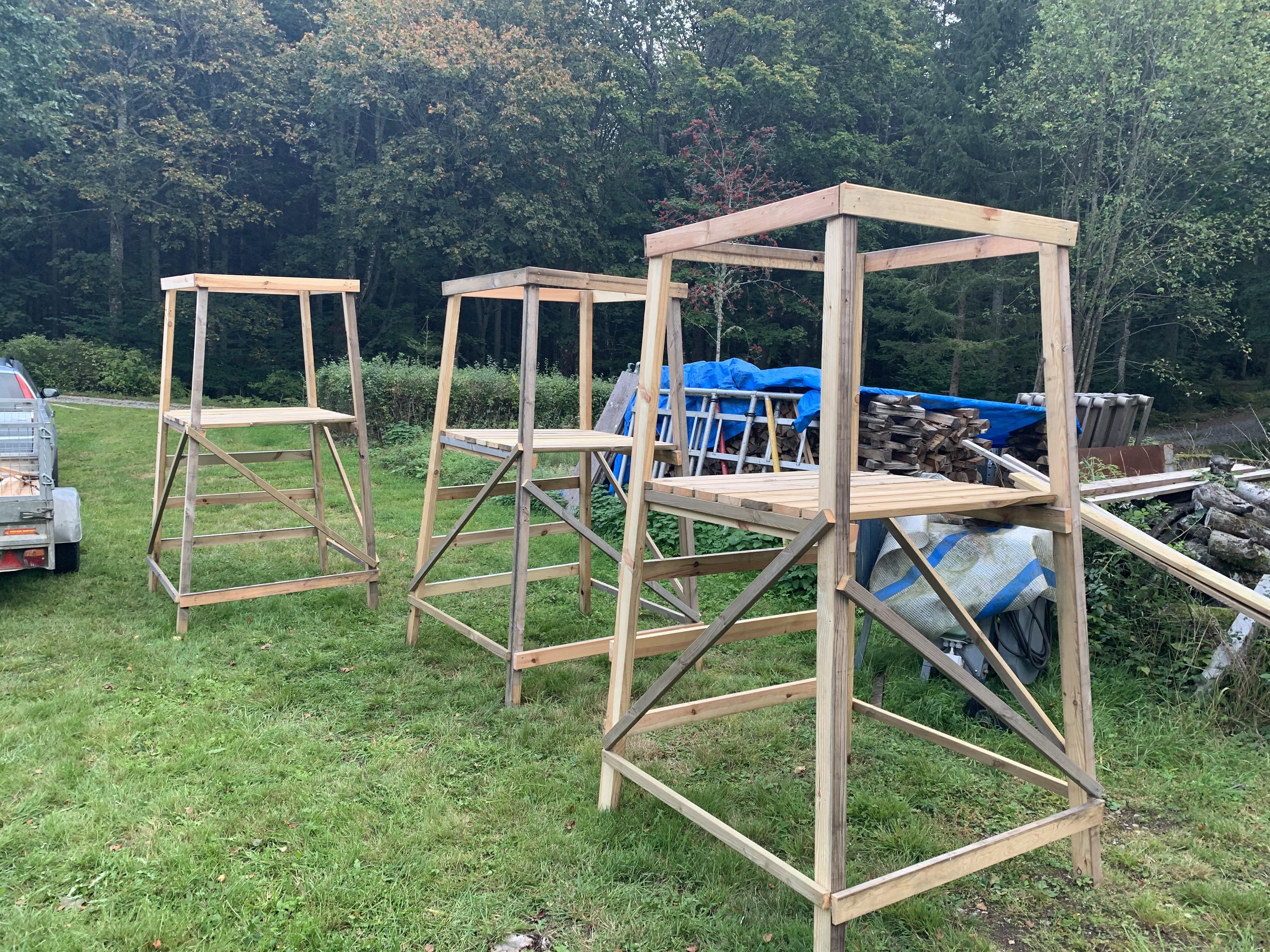

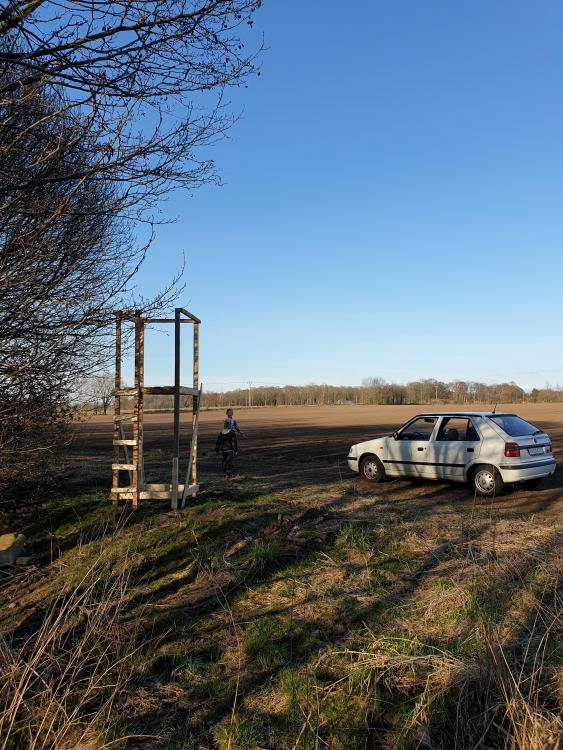

Lättbyggda torn snickrade runt en lastpall:

Nån som testat å bygga torn med tak?

Vi har bara torn med tak. Funkar bara för vakjakt och det är vad dom används till.

5 hours ago Dahla sa:

Vi har bara torn med tak. Funkar bara för vakjakt och det är vad dom används till.

Har du några bilder att dela med dej?🙏
