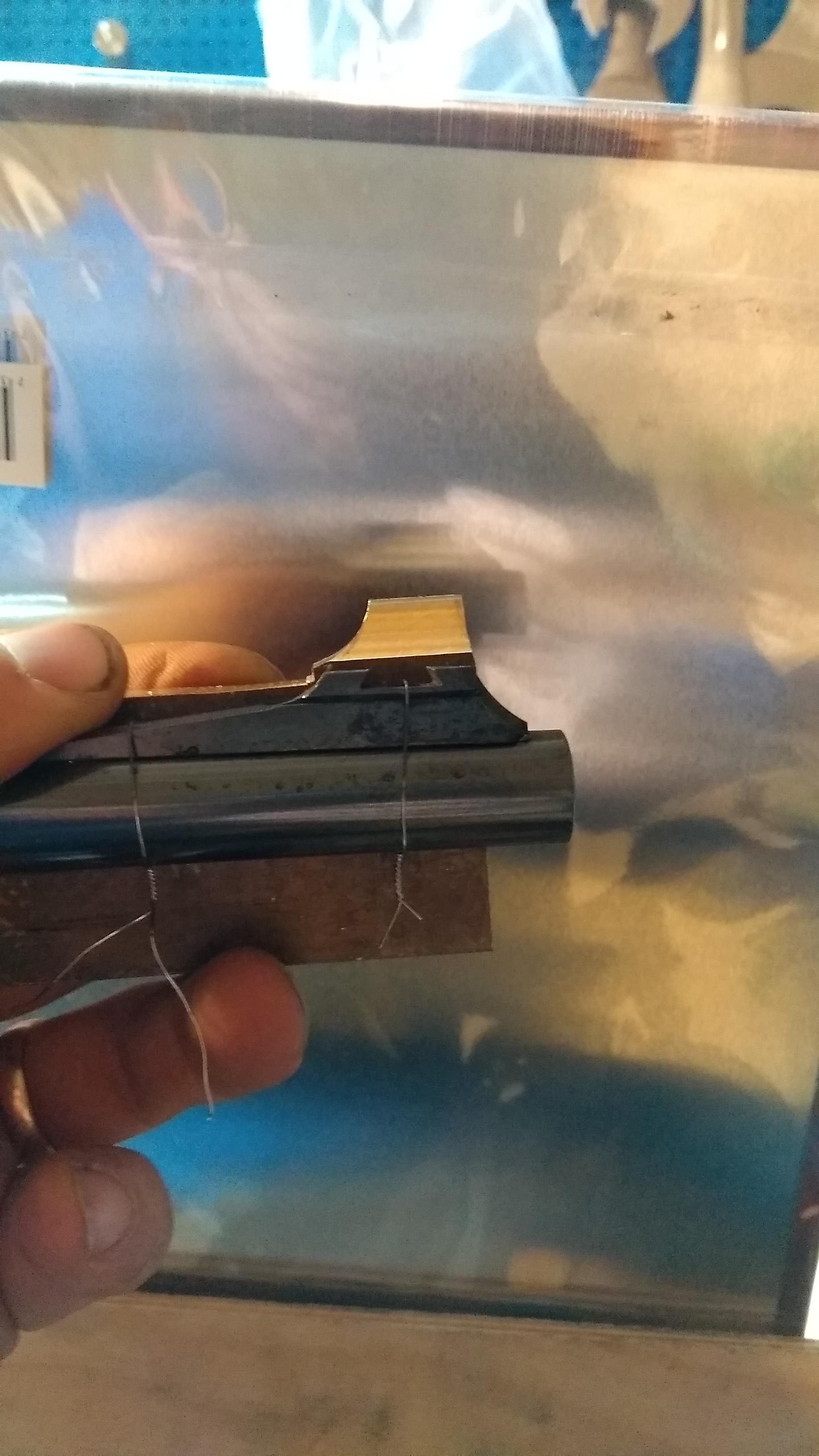

Kornfoten som satt där var bara mjuklödd, så det var en rätt enkel operation att få bort den. Förtenade den nyagamla foten och la den på plats och applicerade värme och sen satt den där.

Lite överskott av tenn i bakkant då det skiljde ett par millimeter i totallängd, men jag är ändå nöjd. Jag ska ta en av de gamla skruvarna och fila ner och löda fast i det tomma skruvhålet, så det ser lite mindre halvdant ut.



Nästa steg: nytt korn.

Inga större framsteg här då jag har varit upptagen med "sånt som måste bli klart". Har i alla fall hämtat ett paket från Brownells med lite godis, så jag kan fortsätta sen:

/Patrik

Korn var det ja. Jag börjar med en lagom bit mässing. Jag hade kunnat ta stål, men jag tänkte att mässing är enklare att löda och fila sen när jag ska börja justera in siktet. Tycker jag att jag behöver ett i stål sen så får jag väl göra ett då när jag vet måtten.

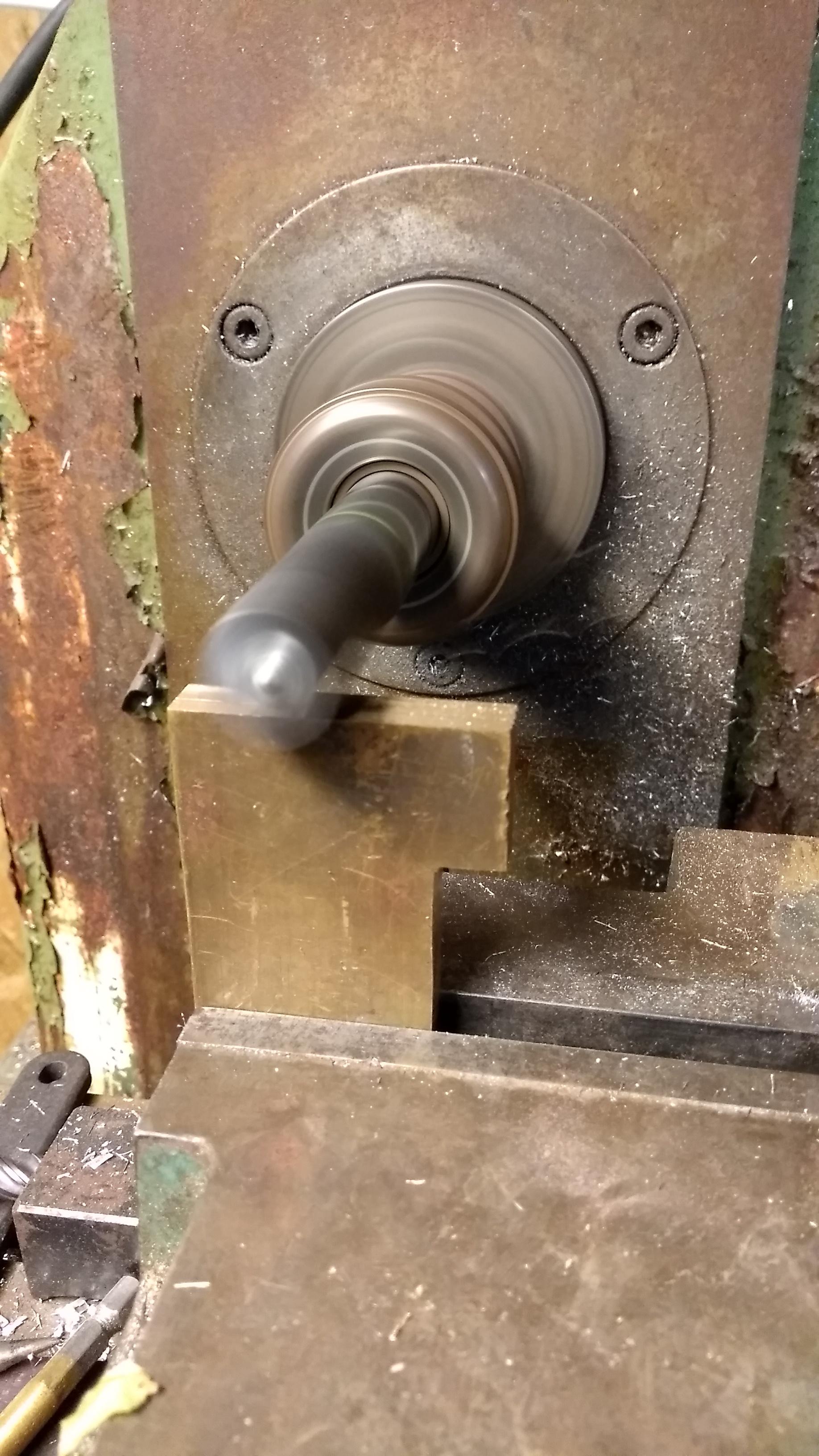

I alla fall.... Börjar med att plana ändarna:

Sen sättet vi upp den på andra ledden. Just den här biten hade en liten kant som nog blir lagom att jobba på och sen gör jag en radie på var sida och lämnar 2mm i mitten för att fästa själva kornet på: (fräsen är 20mm om det ger ett bättre perspektiv)

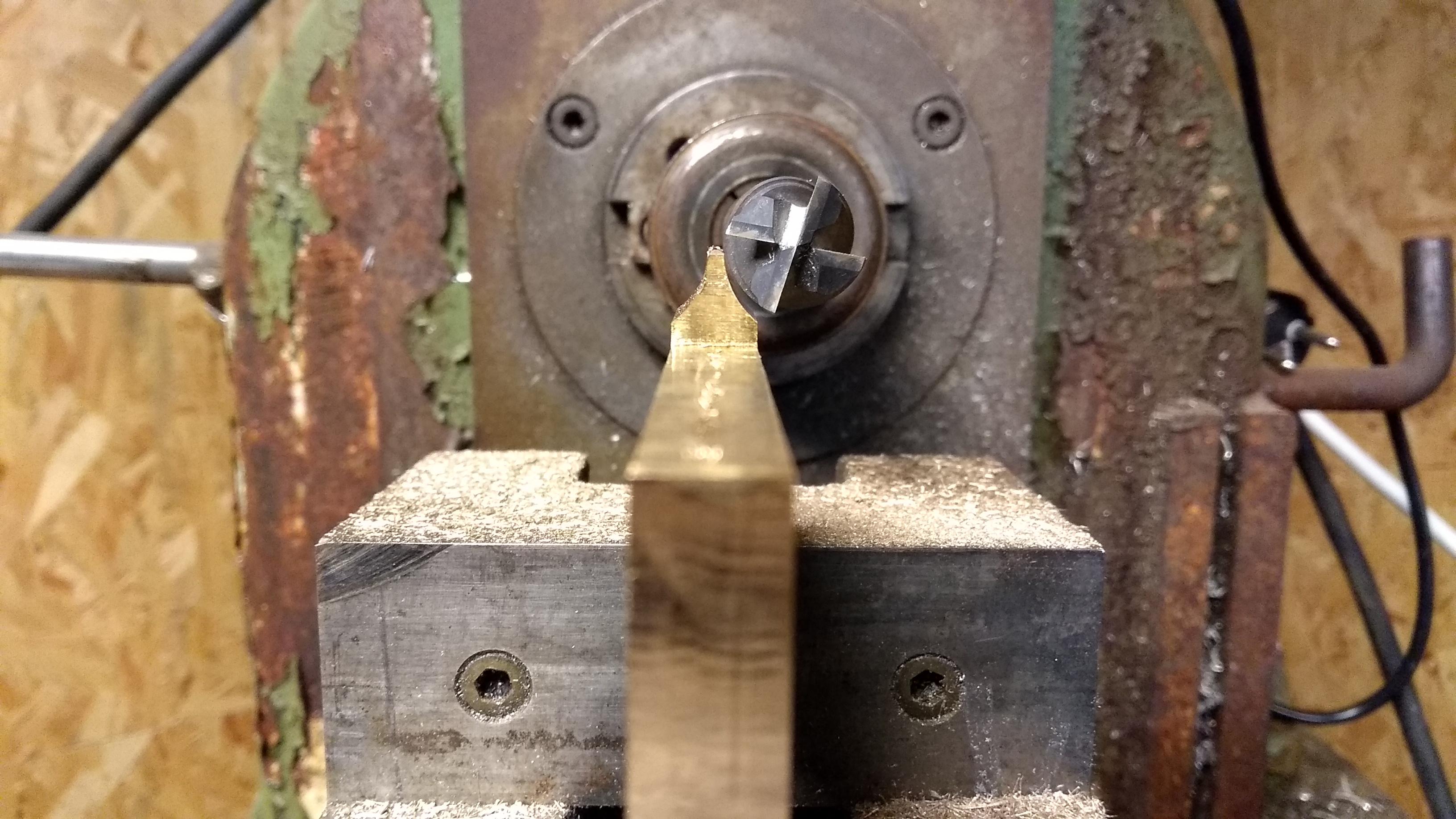

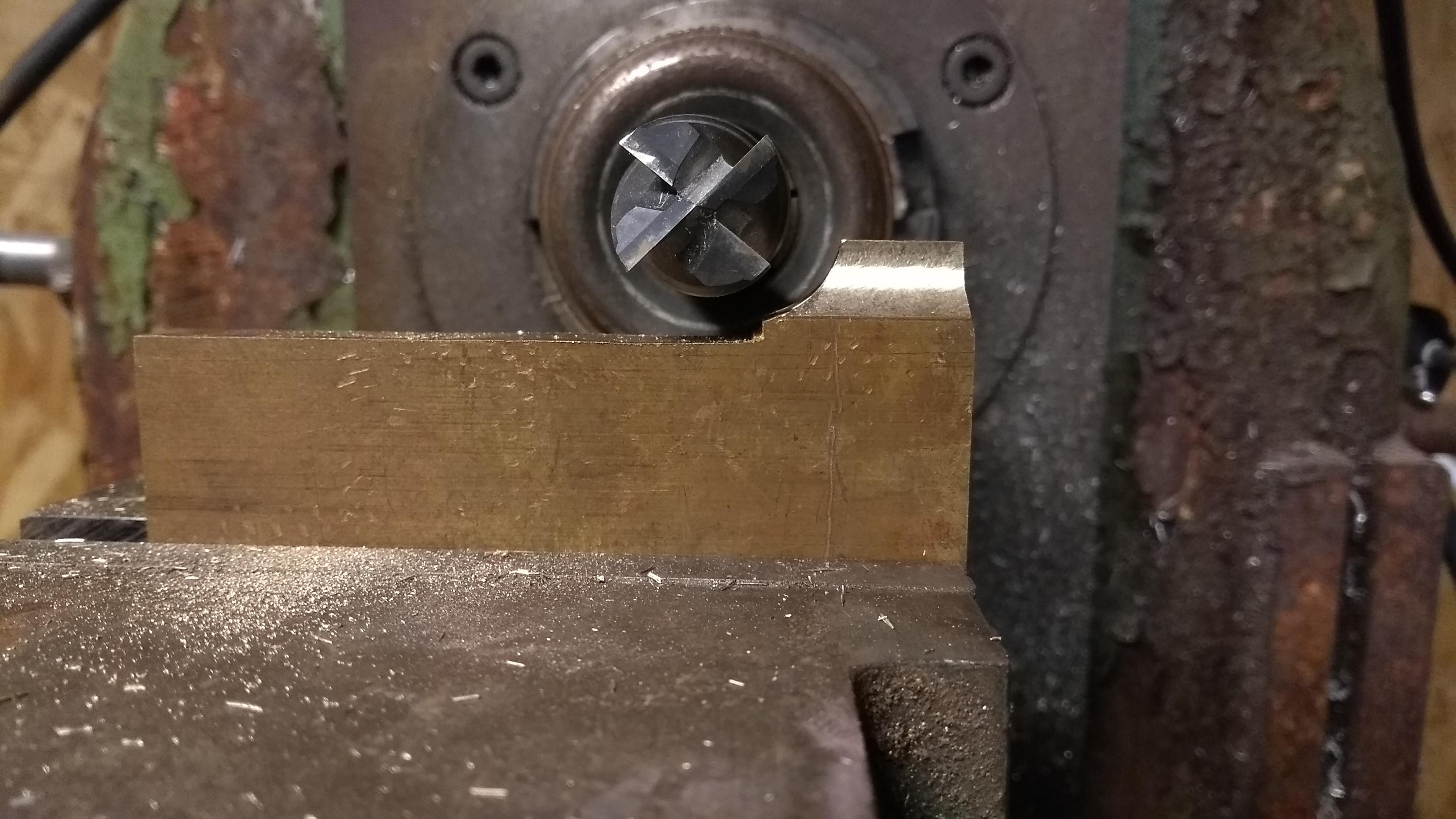

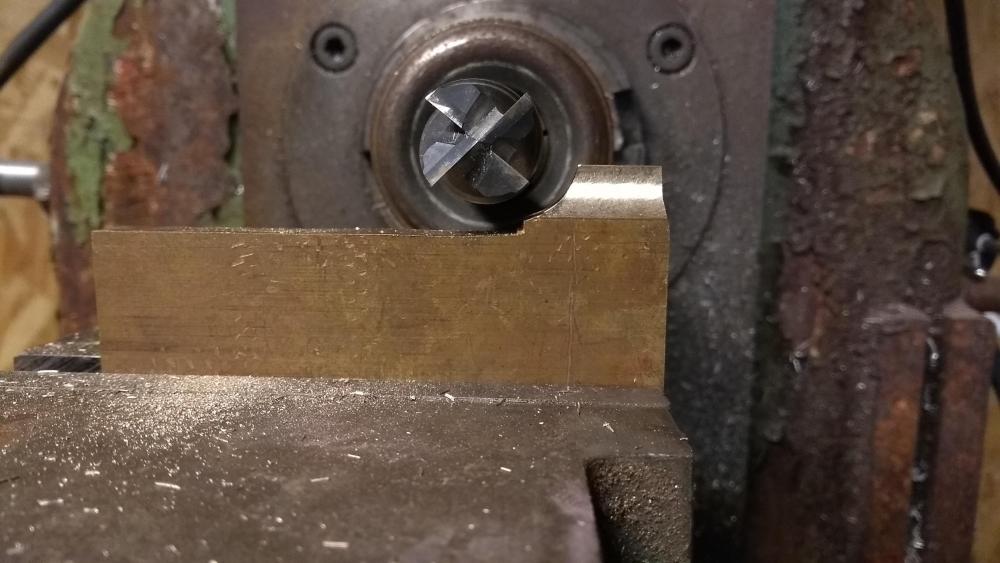

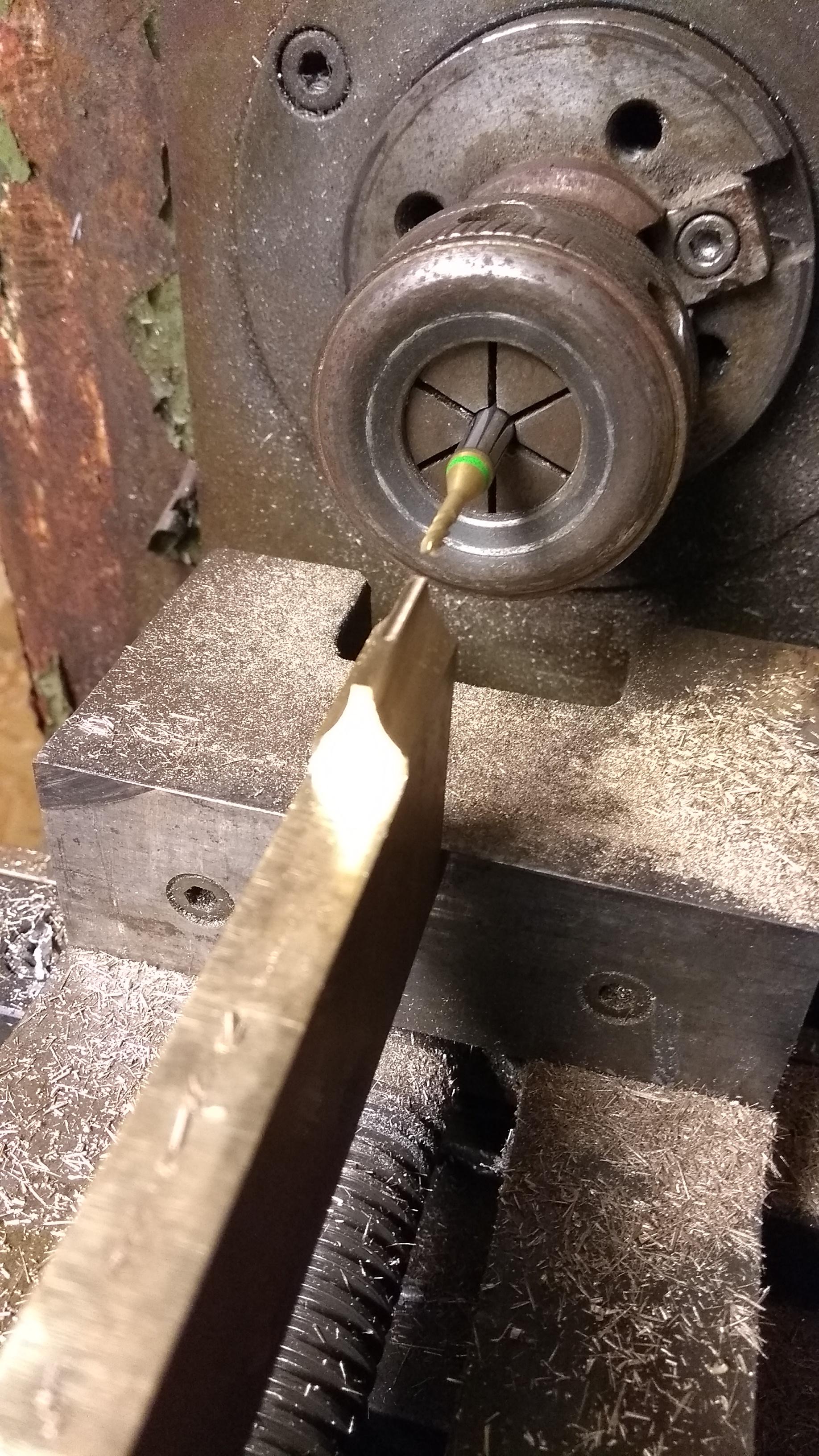

Sen tog jag en liten 2,5mm fräs, bara för att jag hade en. Jag hade lika gärna kunnat skåla lite med en rundfil:

Här märker man att fräsen är för kort för att göra spår hela vägen. Det gör inget, för det mesta i bakkant ska bort ändå.

Nu börjar det bli mer magkänsla, jag rundade i framkant lite med en fil, i bakkant tog jag 20mm fräsen igen:

Provar mot kornfoten emellanåt så det inte barkar åt h-vete innan man hinner stoppa.

Kan nog bli bra. Sen vart det rätt mycket mäta fram och tillbaka och klia sig i huvudet innan jag helt enkelt tog bågfilen och kapade bort kornet med några millimeter marginal runt om. Planade sedan av dom nyss sågade ytorna och började med undersidan. Jag ska inte tråka ut er med alla mått fram och tillbaka, men i slutändan så blev det en klack som var 10mm lång och som sticker ned 2,3mm som jag sen ska fila kilspår i.

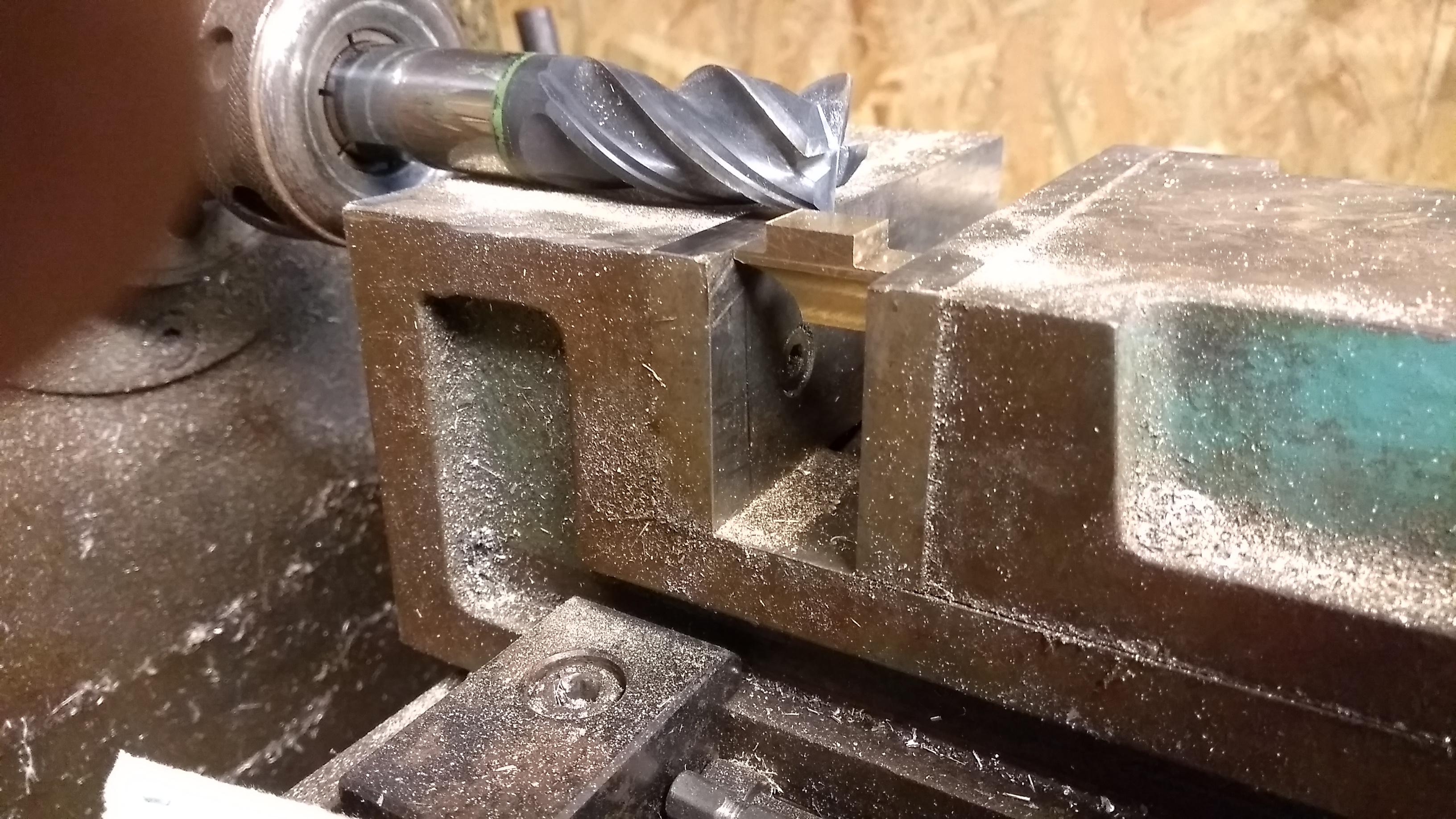

(Ungefär en tiondels millimeter mellan fräsen och skruvstycket, jag ville ha så mycket material som möjligt att spänna i. Det är säkert inte såhär man ska göra, men då jag inte vet bättre så funkar det för tillfället.)

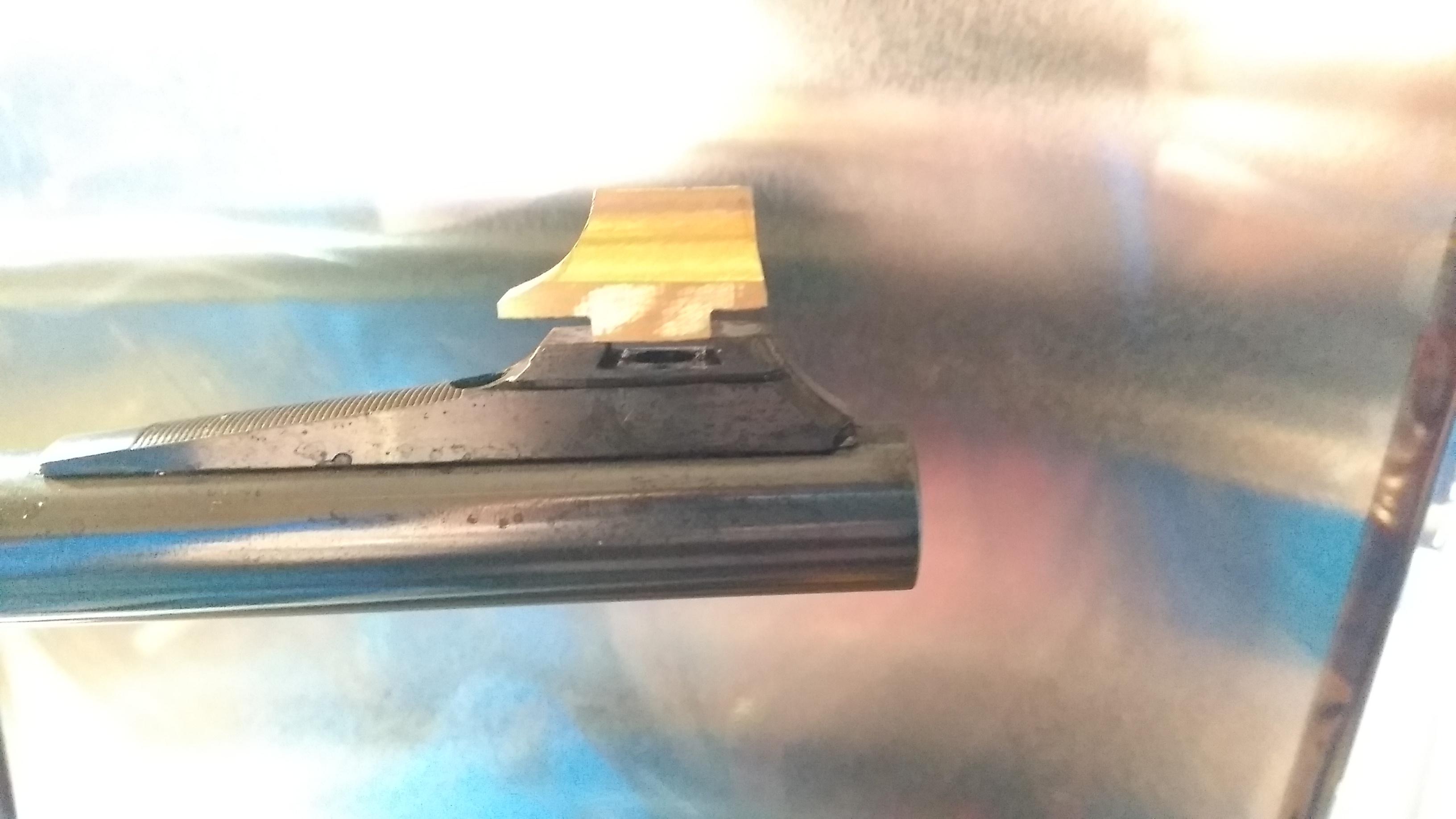

Sista provet idag. Nästa steg är som sagt att fila till klacken och sen ska radien i bakkant justeras så den går ihop med kornfoten bättre:

Kornet ska ner 2,2 millimeter i foten, nu står den bara på plats ovanpå.

Så, nu tar vi kväll, fortsättning följer när jag får en stund över nästa gång.

/Patrik



Så, då är äntligen julhetsen över och man kan få lite tid till egna projekt igen.

Tanken är ju att siktet ovan ska skjutas in mot den tänkta jaktladdningen, den är inte framtagen än, så jag har pausat just den delen tills vidare. Sen är jag inte helt säker på hur jag ska göra med kornet, hade ju tänkt mig ett rödmålat pärlkorn, men ska sanningen fram så är det hopplöst att löda dit en bit mässingsstav ovanpå kornet. Det kan dels bero på att jag gick på en vända till med fräsen och smalnade av kornet ner till 1,5mm. Jag tyckte att det blev lite för klumpigt innan och det var det säkert, men den smala kanten som är kvar är det helt hopplöst att få förtenad. Jag håller just nu på och provar ut en variant som jag hoppas kan funka...

Men det var väl inte det som var det intressanta. Jag hade egentligen tänkt behålla tvåstegstrycket som satt från början, men sprang på ett Timneytrycke bland grannkanalens säljesannonser. Lika bra att hugga direkt tänkte jag...

Nu är ju en 98 en 98 och som sådan så är den lite speciell från fall till fall. Jag hade inte förväntat mig en s.k. "drop in" även om man kan få den föreställningen om man läser på Timneys hemsida. Men, om vi börjar här:

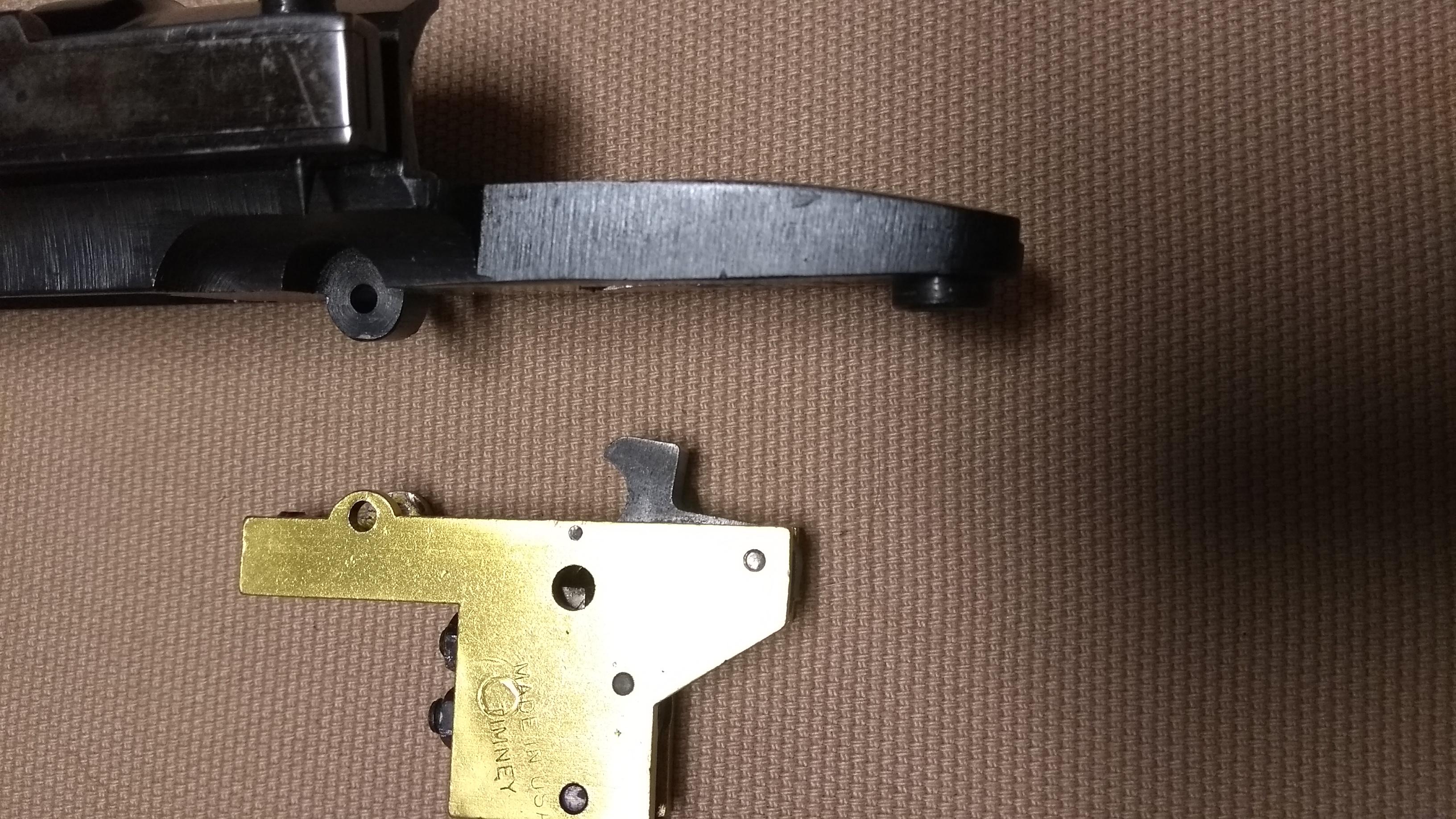

Notera den sluttande delen till höger i överkant på trycket, den del som ska haka i slagstiftet och hålla allt på ett säkert sätt. Om man bara klämmer dit trycket så trycks denna ner då det inte finns plats i underkant av lådstjärten)

Bara på rent jävelskap så satte jag dit trycket utan andra ingrepp och det blev lite "lustigt". Ungefär var femte-sjätte repetering så kände man att det inte blev som det skulle när man tryckte av. Avtryckaren gick i botten med ett lite skrapigare ljud än normalt och inget klick. Klicket kom i stället när man släppte avtryckaren. Inte helt optimalt med andra ord.

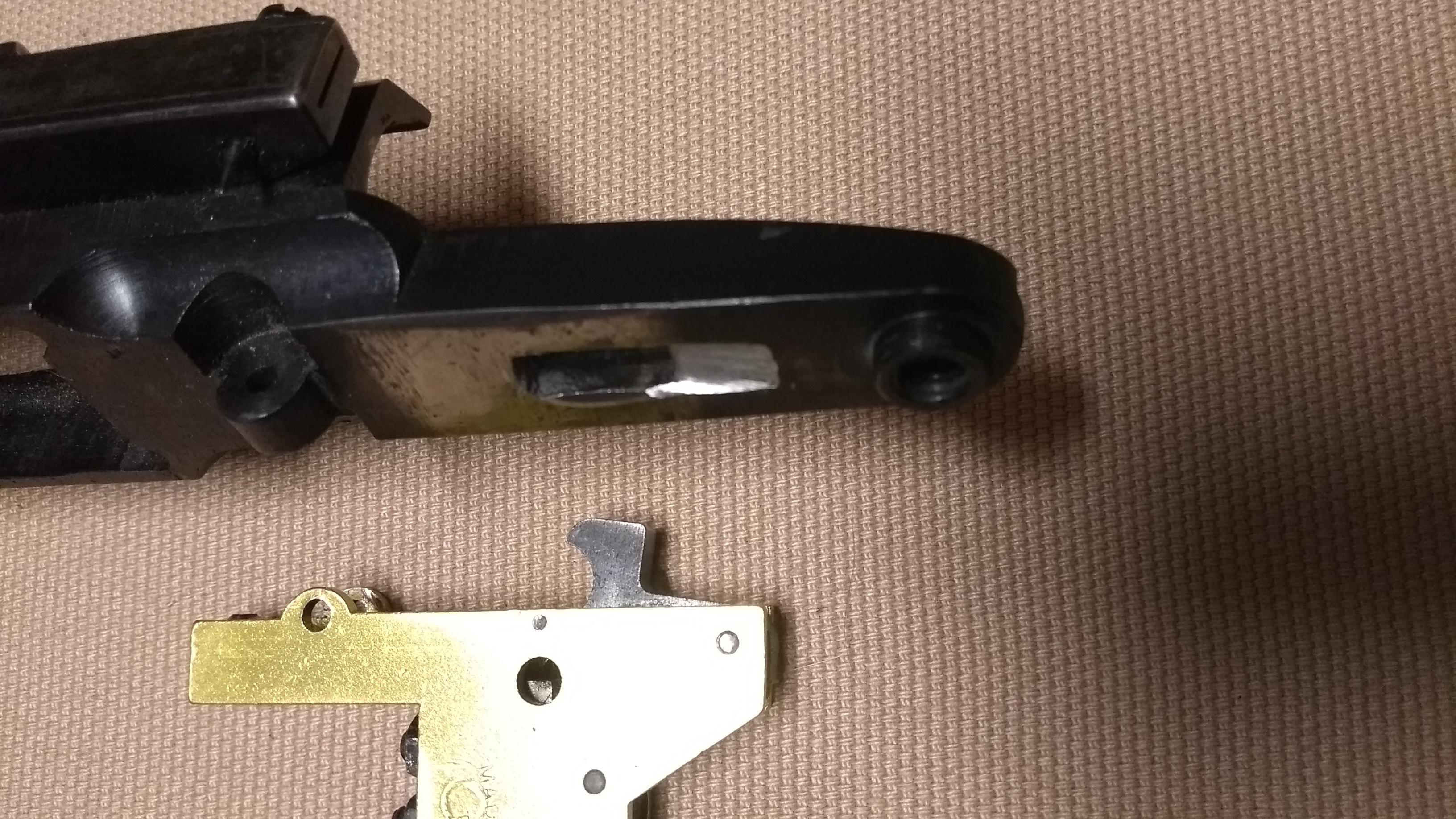

Så bara att plocka fram lådan med filar och gå lös på undersidan och i bakkant på det befintliga hålet som är halvrunt. Jag misstänker att detta kan vara en bidragande orsak till det inkonsekventa beteendet. Om tappen hamnar olika långt ut åt sidorna så tar det ju emot lite olika långt upp med.

Nu var det iofs inte helt enkelt att frilägga för den sluttande delen med en fil då tappen vid den bakre stockskruven är i vägen för att komma åt med en fil. Jag löste det genom att montera en slipmaskin på spindeln på fräsen och sätta lådan i stycket och slipa bort överflödig metall. Ingen bild på uppspänningen, men tänk Macgyver möter Mad Max så är ni nog rätt nära. Snyggt var det inte, men det funkade. Ska jag göra det igen skaffar jag nog en liten fullradiefräs... Bild på resultatet har jag i alla fall:

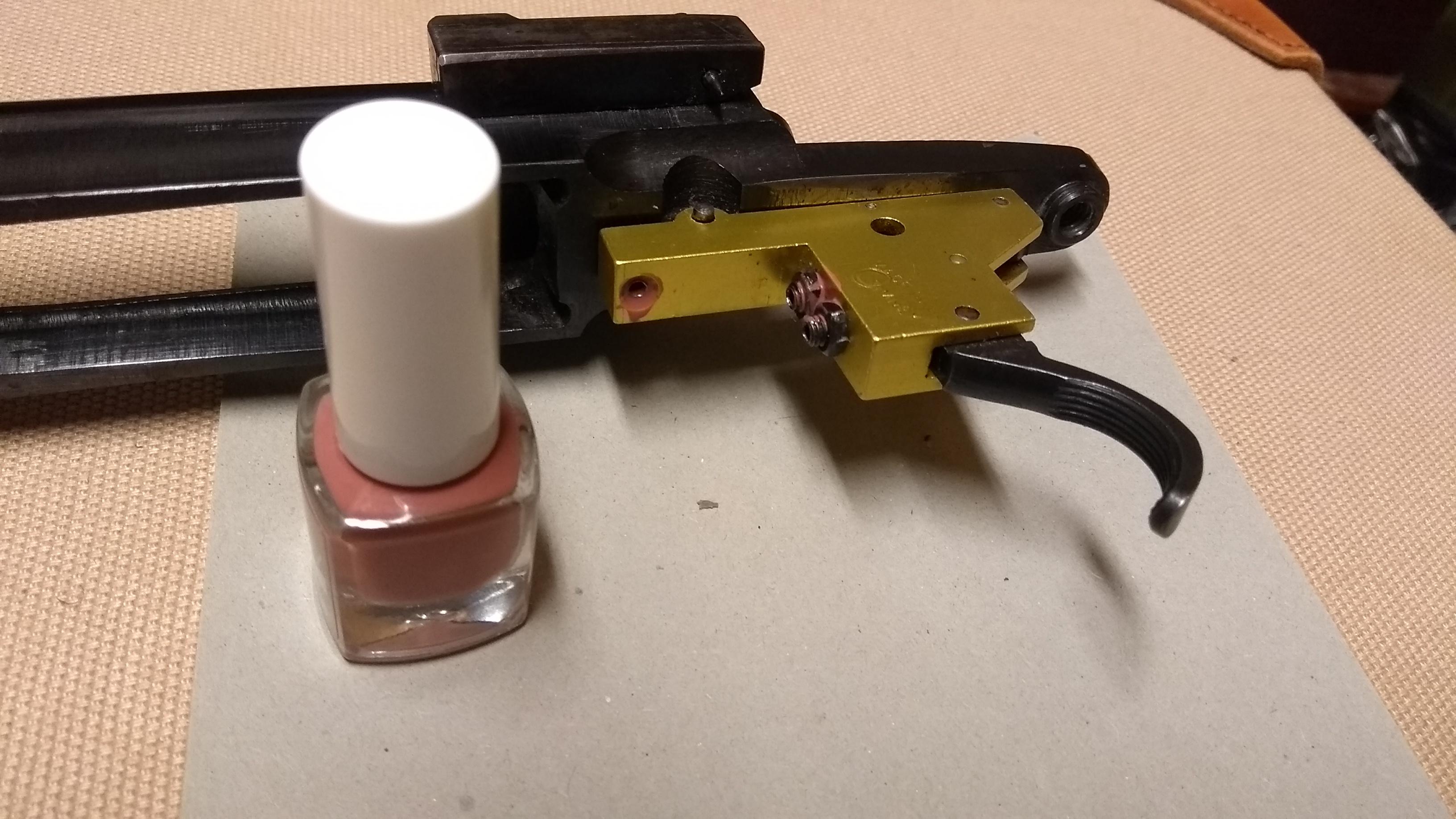

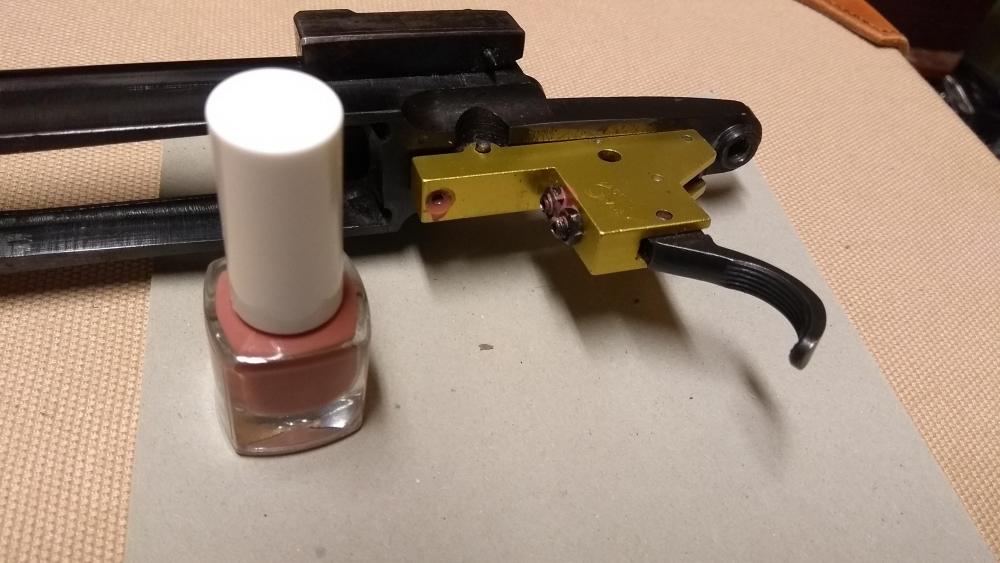

Bakkant på hålet och radien ordnades meddelst en liten fyrkantig fil. Lite läppstift är en nödlösning som funkar om man inte har märkfärg för att kolla att allt går fritt

Sen när allt väl gick fritt var det bara att skruva på inställningsskruvarna tills ett vettigt resultat hade uppnåtts. Det lilla hålet i sidan på trycket gör att man lätt ser att det rör på sig när man skruvar. Det underlättar betydligt när man ska justera in och kan se att allt hakar upp som det ska. Sen ner till frugans sminkskåp och sno lite nagellack för att låsa skruvarna:

Det var lite mer lullull, som att slagstiftet helt plötsligt hakade upp några tiondelar längre fram än innan, så jag fick fila lite på flaggan för att kunna säkra över huvud taget. Och det vill man ju. Även om flaggsäkringen på sikt ska bytas ut, så tycker jag att det är lika bra att ha en fungerande säkring tills dess.

Har nu suttit och gjort ett inte helt försvarbart antal repeteringar utan konstigheter, så känner mig nöjd.

Kvar att göra är att ta bort lite trä i stocken så att allt får plats och kolla så att avtryckaren går fritt i underbeslaget.

/Patrik



Genomgående snyggt!! ?

8 hours ago tobe sa:

Genomgående snyggt!! ?

Tackar.

Det finns ju snabba jobb (och jag har gjort min beskärda del av sådana också), men emellanåt så tänker jag att man kan ju göra det ordentligt från början. Då får man bli lite detaljfixerad.

Egentligen är det ju lite bitterljuvt att hålla på så här mitt i pågående säsong, men det är fullt upp med jobb, ungar och gården just nu så möjligheterna till jakt är starkt begränsade. Då får man se till att man får sin fix på andra sätt. Till exempel genom små portioner på sena kvällar.

/Patrik

Just now Patrik L sa:

Tackar.

Det finns ju snabba jobb (och jag har gjort min beskärda del av sådana också), men emellanåt så tänker jag att man kan ju göra det ordentligt från början. Då får man bli lite detaljfixerad.

Egentligen är det ju lite bitterljuvt att hålla på så här mitt i pågående säsong, men det är fullt upp med jobb, ungar och gården just nu så möjligheterna till jakt är starkt begränsade. Då får man se till att man får sin fix på andra sätt. Till exempel genom små portioner på sena kvällar.

/Patrik

Exakt!
Är i samma situation som dig och har en Brno m21 som jag tänkt fixa till...

11 minutes ago tobe sa:

Exakt!
Är i samma situation som dig och har en Brno m21 som jag tänkt fixa till...

Trevligt, du vet att det förväntas en projekttråd? ?

2 minutes ago MarkusR sa:

Trevligt, du vet att det förväntas en projekttråd? ?

Jepp, jag håller just nu på att inhandla material.

15 hours ago tobe sa:

Jepp, jag håller just nu på att inhandla material.

Alla gillar projekttrådar, mycket bilder ska det vara också. Bara så att vi är överens





Om jag inte har sagt det innan så lär det bli lite hoppande fram och tillbaka då jag går lös där jag känner för det för stunden...

Nåväl, nu var det beslutsdags. Jag har införskaffat en uppsättning leupold qr baser. Bekymret är att dom är gjorda för att sitta på en låda utan bula för laddram.

Alternativ ett är att fräsa ur i framkant under den bakre basen för att den ska gå fri över bulan. Det funkar men är kanske inte den snyggaste lösningen. Fördelen är att man inte gör ingrepp i lådan som sen behöver åtgärdas med ytbehandling.

Alternativ två är att helt sonika slipa ner bulan. Fördelen här är att det bli lite snyggare, men man tappar lite av styrningen för laddramarna.

Då jag inte kan se mig själv springandes runt med ett gäng laddramar skrikandes "git some" någon gång framöver så gick jag på det senare.

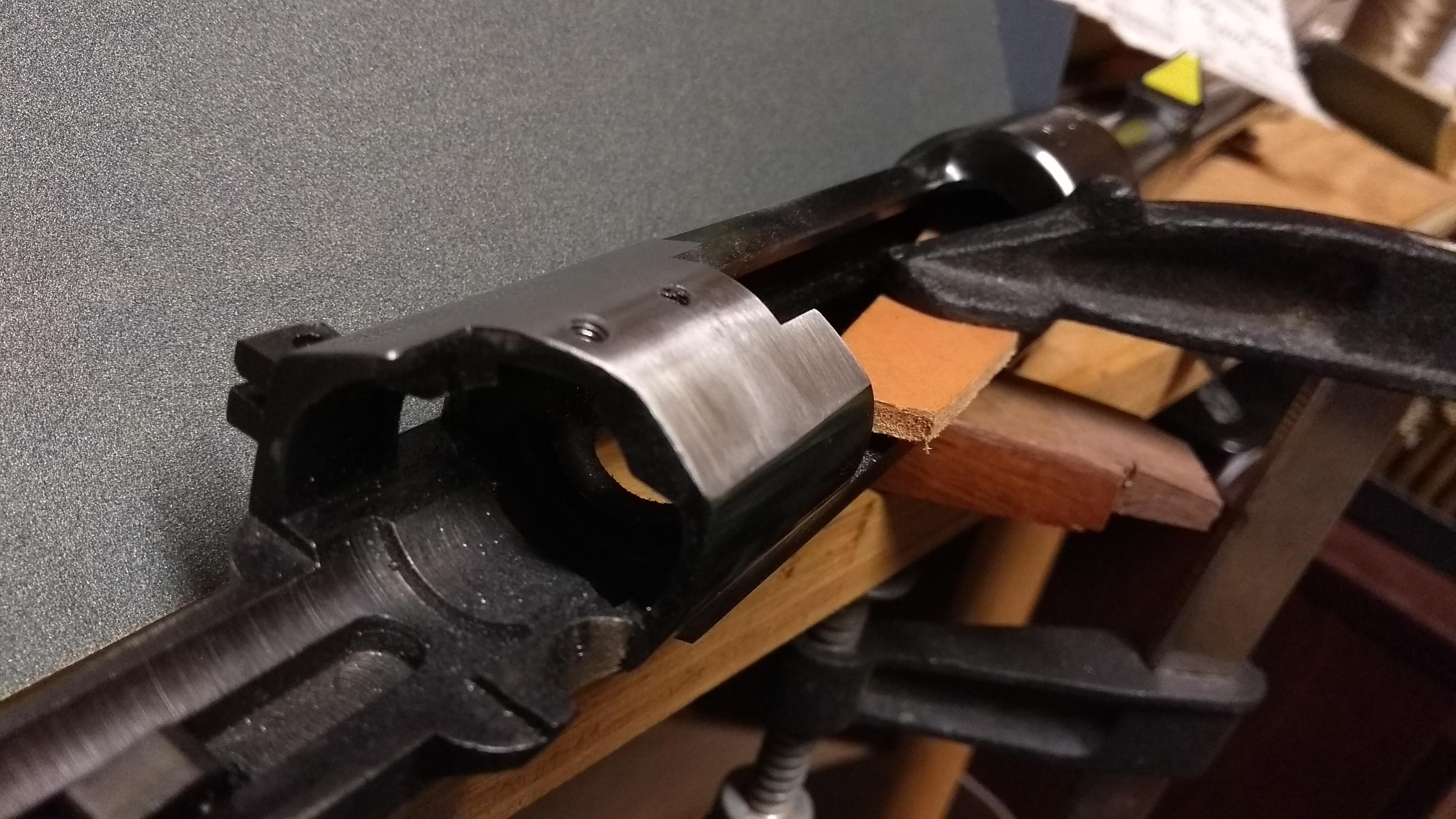

Handfil och tålamod. Jävlar vad mycket tålamod... Är väl lite mer än hälften igenom jobbet än så länge.

Får se hur långt jag orkar ikväll.

/Patrik

Filar vidare....

När man närmar sig slutet så tycker jag att en stålskala är bra, då kan man lägga på den och se om man har några punkter där man har missat, dvs kullar. Har man dalar så har man tagit för mycket, då är det bara att bita ihop och antingen ta det som en lärdom eller slipa ner hela bakre valvet... Men då är risken stor att man får problem med montaget, vilket var anledningen till att det började slipas från början. Så helst undviker jag såna...

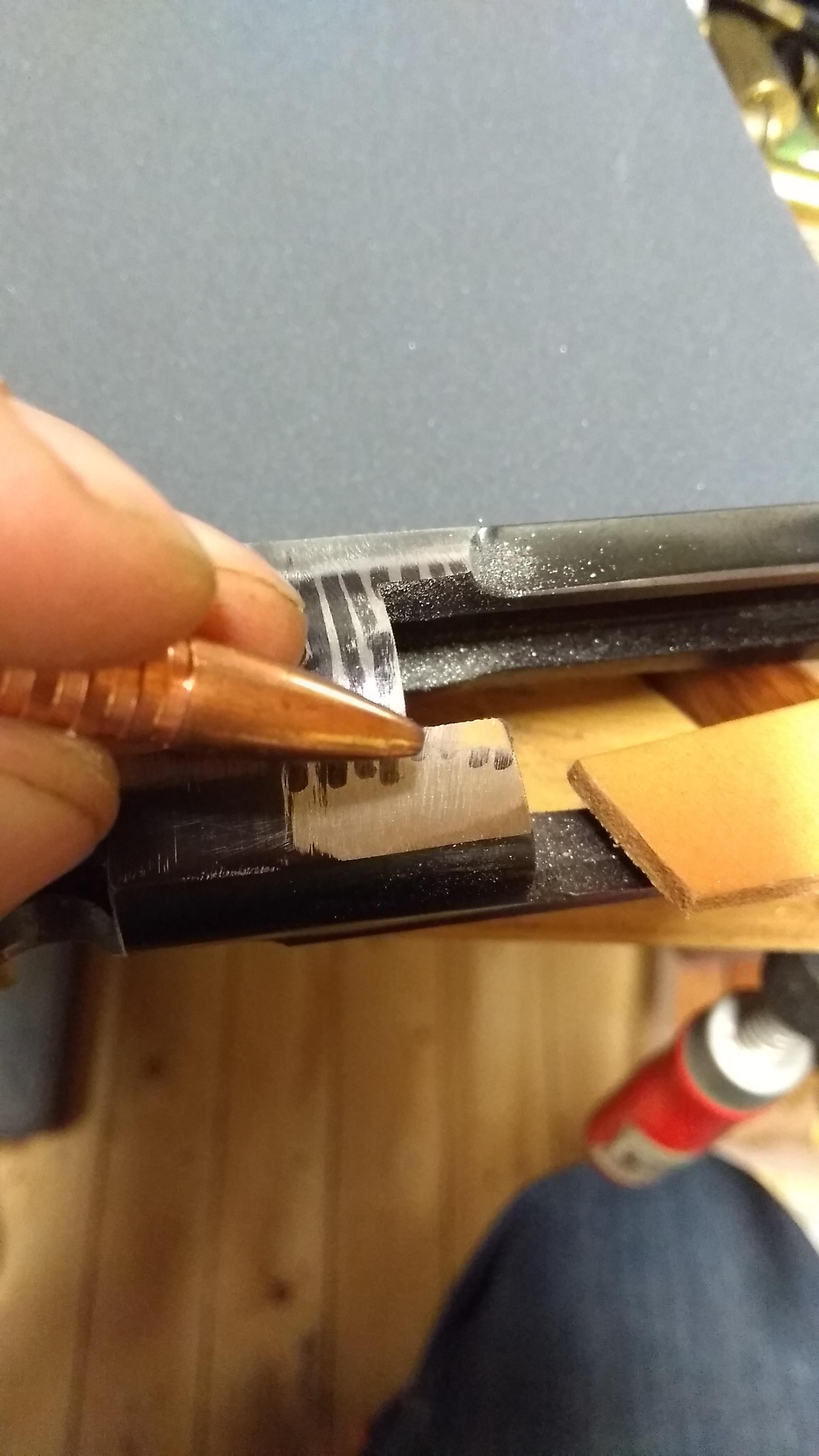

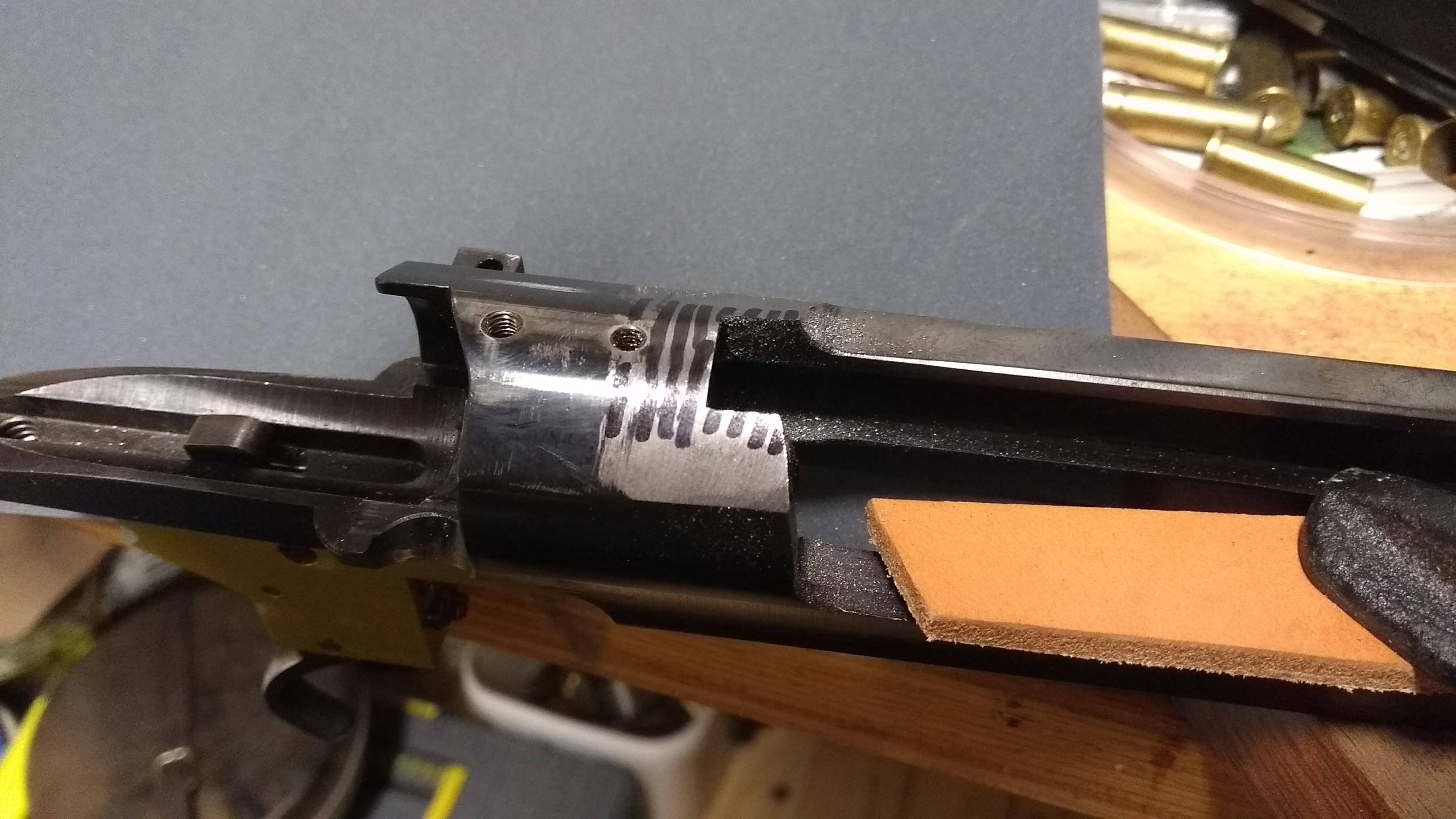

När man sen är rätt nära så får man trixa lite, en tuschpenna gör lite streck (eller måla allt):

Sen tar man lite fint slippapper under basen (jag tog 400) och drar ett par drag och då borde det märkas var det sticker upp och var man således får gå på lite mer med filen.

Typ här:

Sen ska man vara medveten om att baserna kanske inte stämmer 100% med lådan. Det gjorde det inte här heller, men jag såg vart längs sidorna det stack upp i alla fall...

Sen mer koll med stålskala och lampa, tuschpenna och gnugga och sen så var jag nästan hemma. Då tog jag 320 papper och en bit stål för att plana allt och ge det samma finish.

Tycker det blev rätt bra ändå:

Det är lite repor kvar på några ställen som ska poleras ner, men det får bli någon annan kväll. Känner mig ändå rätt nöjd just nu.

/Patrik





Dalarna då? Jo det blev en liten på vänstra sidan...

Gjorde så att jag bädda klackarna

ringarna i en 30mm stav fick rikta upp allt.

Snyggt arbete!

21 minutes ago hs_merkel sa:

Gjorde så att jag bädda klackarna

ringarna i en 30mm stav fick rikta upp allt.

Snyggt arbete!

Jo, då anläggningesytan under den bakre klacken är lite halvdan så lär jag få bädda den. Bra idé med en stång i ringarna, den hade jag inte tänkt på.

Måste bara skruva dit baserna först och kolla med den tilltänkta kikaren så jag vet hur höga ringar jag ska ha. Har inte velat beställa några innan jag vet att allt går fritt...

/Patrik

Jodå, serru, här går det framåt med stormsteg...

Insåg att jag hade missat lite på vänstra sidan av bakre lådvalvet, så det var bara att ta fram filen igen. Efter polering så linjerade baserna helt plötsligt perfekt, men jag hade ett problem: helt plötsligt gick det inte att stänga slutstycket. Vet inte varför, men leupolds qr-baser är inte avfasade på sidan för att gå fritt för slutyckeshandtaget vid spännkurvan. Nåja, det är väl sånt man har slipmaskiner till...

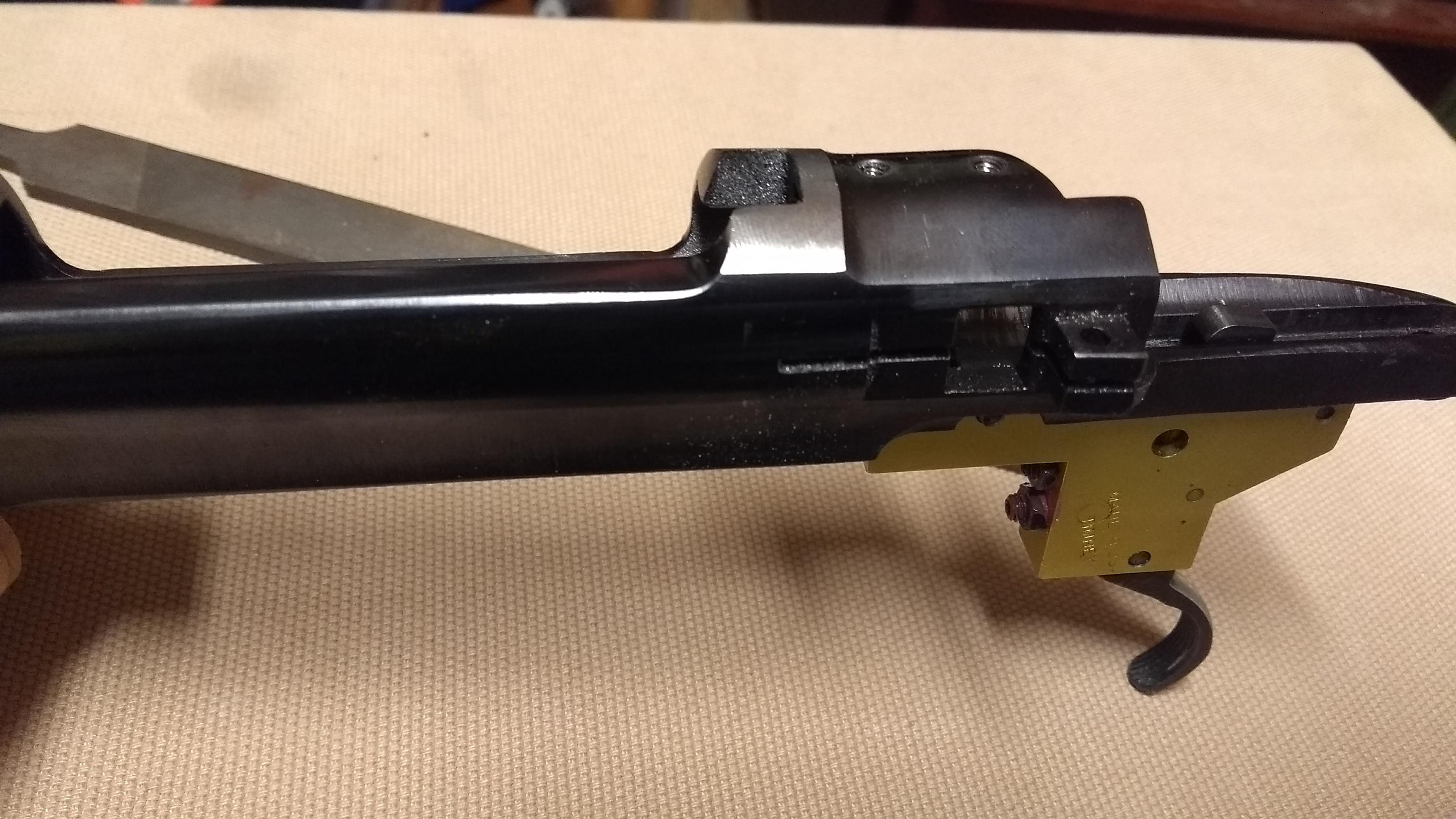

Tio minuter senare så gick det fritt igen, ytorna blev väl inte helt parallella, men om jag stör mig på det allt för mycket så får jag väl slipa om det sen.

Nu ligger jag i soffan och ska beställa ringar. Behövde 2,5 mm minst mellan bas och kikare för att allt skulle gå fritt.

/Patrik

rolig tråd, vackert vapen. Kul med folk som kan både det där med trä och metall, medans man själv helst tar så långa omvägar som möjligt runt det senare materialet. Alkannarotoljan, hur blandade du den? (om den inte var färdig) Har en laddning med en dl olja med en matsked pulver, men ej provat än.Ser fram emot fortsättning!

5 hours ago Viktor_K sa:

rolig tråd, vackert vapen. Kul med folk som kan både det där med trä och metall, medans man själv helst tar så långa omvägar som möjligt runt det senare materialet. Alkannarotoljan, hur blandade du den? (om den inte var färdig) Har en laddning med en dl olja med en matsked pulver, men ej provat än.Ser fram emot fortsättning!

Det senare materialet är enklare att tackla om man bara ser det som väldigt kompakt trä

Oljan jag har använt hittills är en färdigblandad produkt som jag hittade i en fyndhylla hos en vapenhandlare. Tanken var nog att det skulle räcka till ett vapen eller två och det har det gjort, dessvärre är just alkannaoljan i princip slut och försök att hitta samma har visat sig fruktlösa. Så jag har i stället köpt alkannapulver. (Har en påse med ett kilo, så om någon behöver en matsked eller två så är det bara att säga till.)

Så jag sitter egentligen i samma sits som du och behöver ett recept. Det jag har hittat än så länge är några varianter som nog kan summeras upp som följer:

"2 msk alkannnapulver löst i 1 dl linolja. Låt stå ett par veckor och skaka burken emellanåt. Lagras mörkt."

I vissa varianter är linoljan spädd med mellan 20-50% terpentin, men jag hade tänkt prova enbart med olja till att börja med.

Misstänker att resultatet nog blir bättre ju bättre olja man utgår ifrån, så jag tar nog från finburken med soloxiderad.

Nästa steg är att hitta ett bra recept på stockolja, för den flaskan börjar tryta den med, men där är det mer hokus pokus.

/Patrik

Jag kan väl tillägga att dom recept på alkannarotsolja som jag har tittat på är dom som har pulver som färgämnen då det är vad jag har tillgång till. Jag har även hittat ett antal varianter där man utgår från hel rot som mals eller hackas och sedan får dra antingen direkt i linolja eller i antingen terpentin eller nafta. Denna färgbas späds sen med linolja till önskad färg.

Men det var inte vad vi hade tillgång till här så, det är bara en parantes.

/Patrik

Skall du blånera om hela systemet? Ja, vad gäller olja verkar det vara mer tro än i kyrkan. Jag blandade 1 dl olja (rå) med en matsked pulver, har rört om i 3 dagar och sedan låtit stå för att pigmentet skall sjunka undan. Använder du den bara till grund, sedan oljebonar du med kokt utan pigment i?

2 hours ago Viktor_K sa:

Skall du blånera om hela systemet? Ja, vad gäller olja verkar det vara mer tro än i kyrkan. Jag blandade 1 dl olja (rå) med en matsked pulver, har rört om i 3 dagar och sedan låtit stå för att pigmentet skall sjunka undan. Använder du den bara till grund, sedan oljebonar du med kokt utan pigment i?

Japp, den färgade oljan först för att få "rätt" färg, sedan oljebonar jag med opigmenterad olja.

Nu kan jag ju meddela att jag inte vet till 100% vad min slutfinish innehåller då den är köpt färdig. Men det är mer än bara linolja, för den härdar ruskigt snabbt.

Vad gäller blånering så lär det bli hela systemet sen när jag är färdig. Jag ska ju in och karva i slutstycket för att få till den nya säkringen. Så det kommer att bli lite för många metallrena ytor annars. Är en del rost på sina ställen som jag vill åtgärda med.

Har haft funderingar på olika ytbehandlingar, men måste göra några experiment först... Får se när det hinns med.

/Patrik

Har fått lite lösa frågor angående alkannarot och sånt via PM så jag kan ju lika gärna lägga upp svaren här med. Pulvret jag har köpt är helt enkelt mald bark från alkannaväxtens rötter och säljs som textilfärg. Hittades på korps.se vilket verkar vara en sida som vänder sig till folk som gillar medeltismarknader, lajvrollspel och liknande.  Prislapp på 185kr för ett halvkilo.

Detta har jag helt sonika blandat med vanlig linolja. 2 msk mald bark och en deciliter olja. Efter ett par dygn så silas böset av så man slipper gnida in det i sina valnötsbitar och sen är det bara att börja färga...

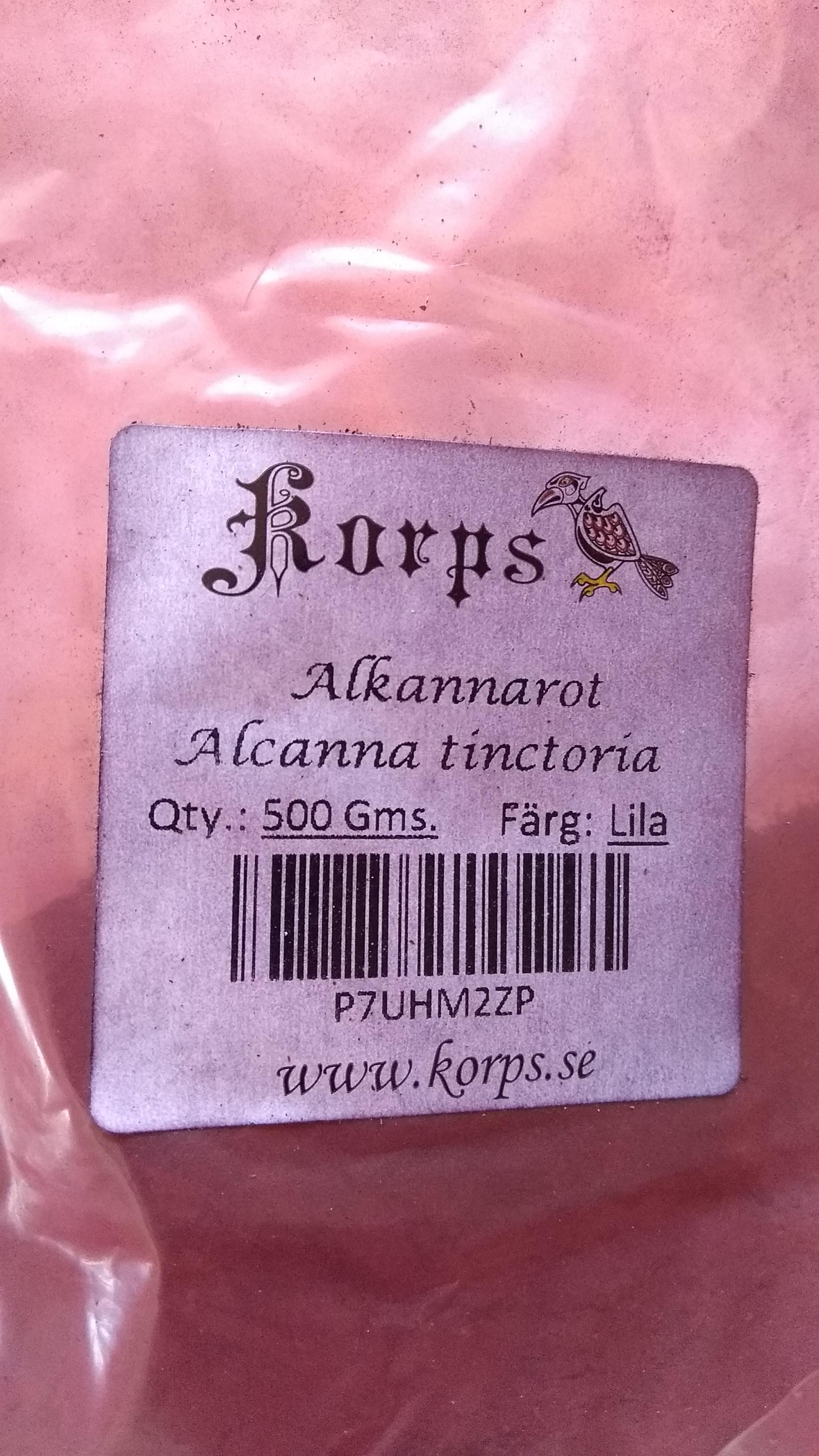

Påse med pulver, notera artikelnummer om ni vill slippa leta på sidan:

Efter ett par dygn, färgen på sidorna kommer av att jag snurrade burken lite innan fotograferingen. Färgen är som synes åt lingonsyltshållet. "Lila" som anges på påsen misstänker jag är resultatet som blir om man färgar tyger med det:

Vid tillfälle ska jag applicera detta på lämplig träbit så kan jag fota resultatet.

/Patrik

Fick lite tid över nu på eftermiddagen och tog tillfället i akt att börja med säkringen. Egentligen borde jag ha gjort det här först eftersom jag här har potential att sabba slutstyckmuttern och därmed köra hela stycket. Så med facit i hand: Gör maskinarbeten på låda, pipa m.m. innan man lägger timmar på att slipa kolvar som kanske aldrig kommer att användas om man gör en hög i det blåa....

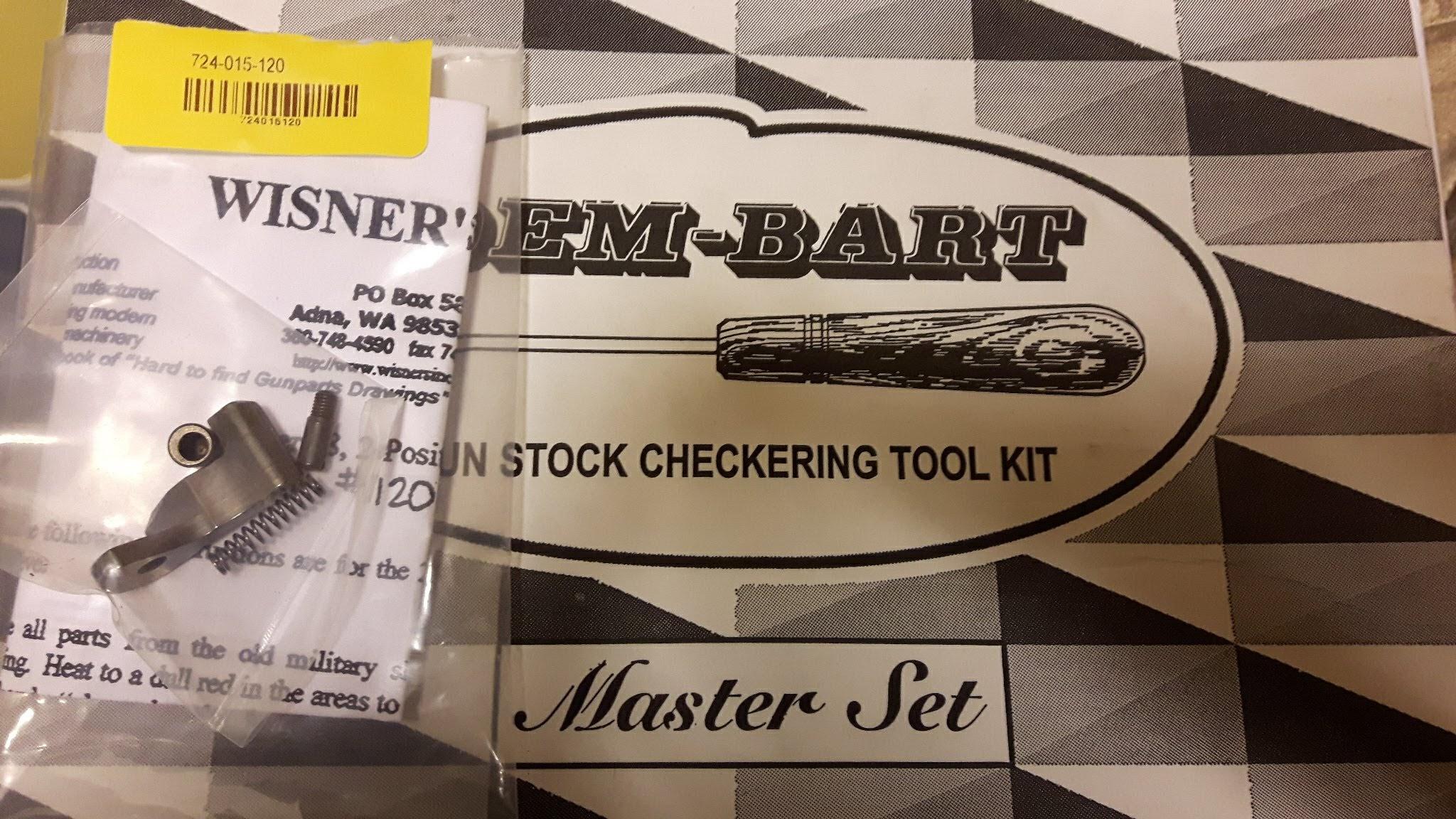

Hursomhelst, jag har beställt en wisner säkring. En sidoflagga som monteras i befintlig mutter efter lite bearbetning.

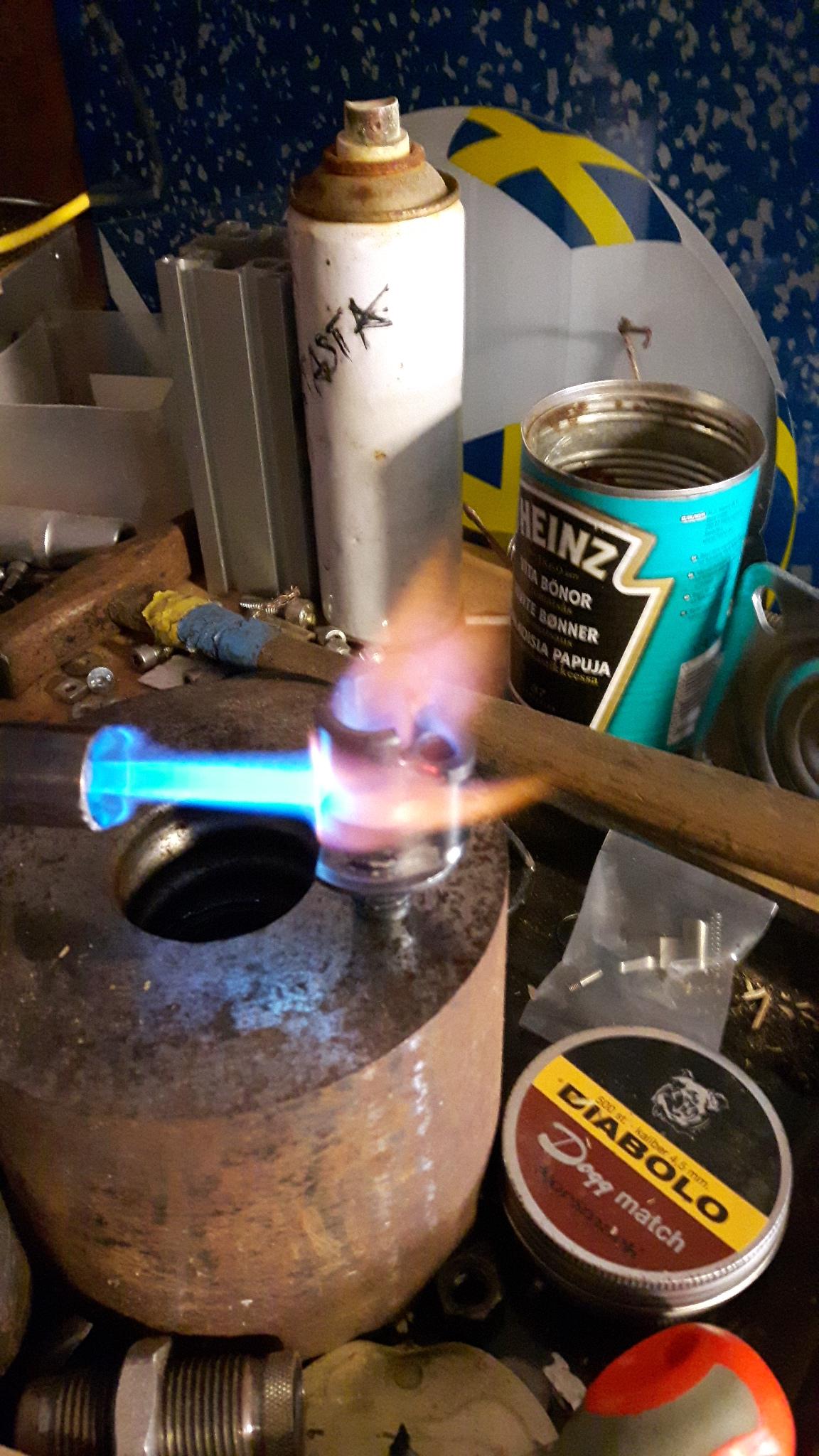

Först anlöpa lite så att det blir lättare att bearbeta:

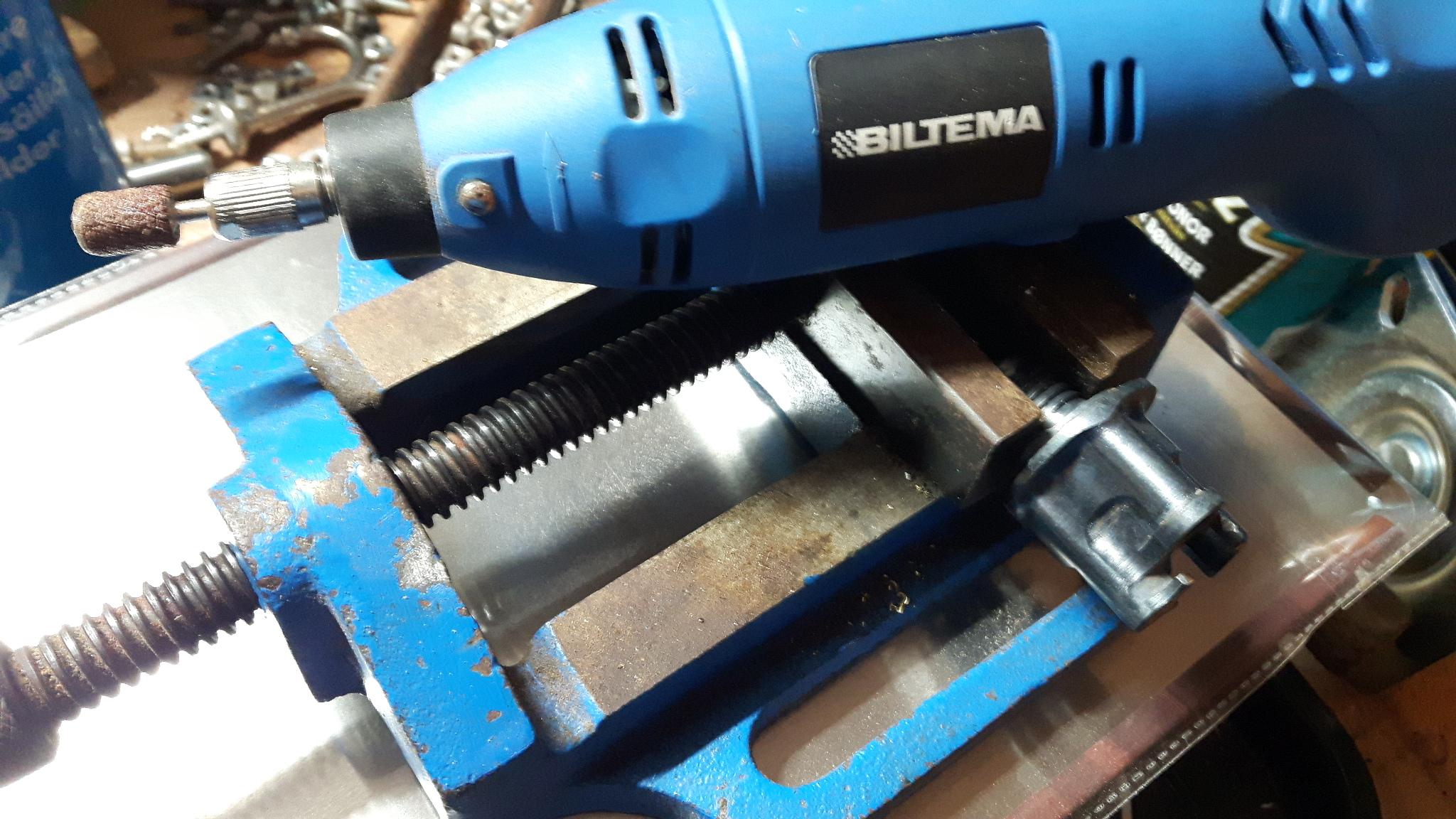

Sen ska flänsen upptill bort. Känsliga tittare varnas, jag använder nämligen en dremel (nej, inte ens det använder jag. Det är en dremel wannabee från Biltema) och en stadig hand. Muttern i ett skruvstycke så den inte far runt och sen putsa lite i taget:

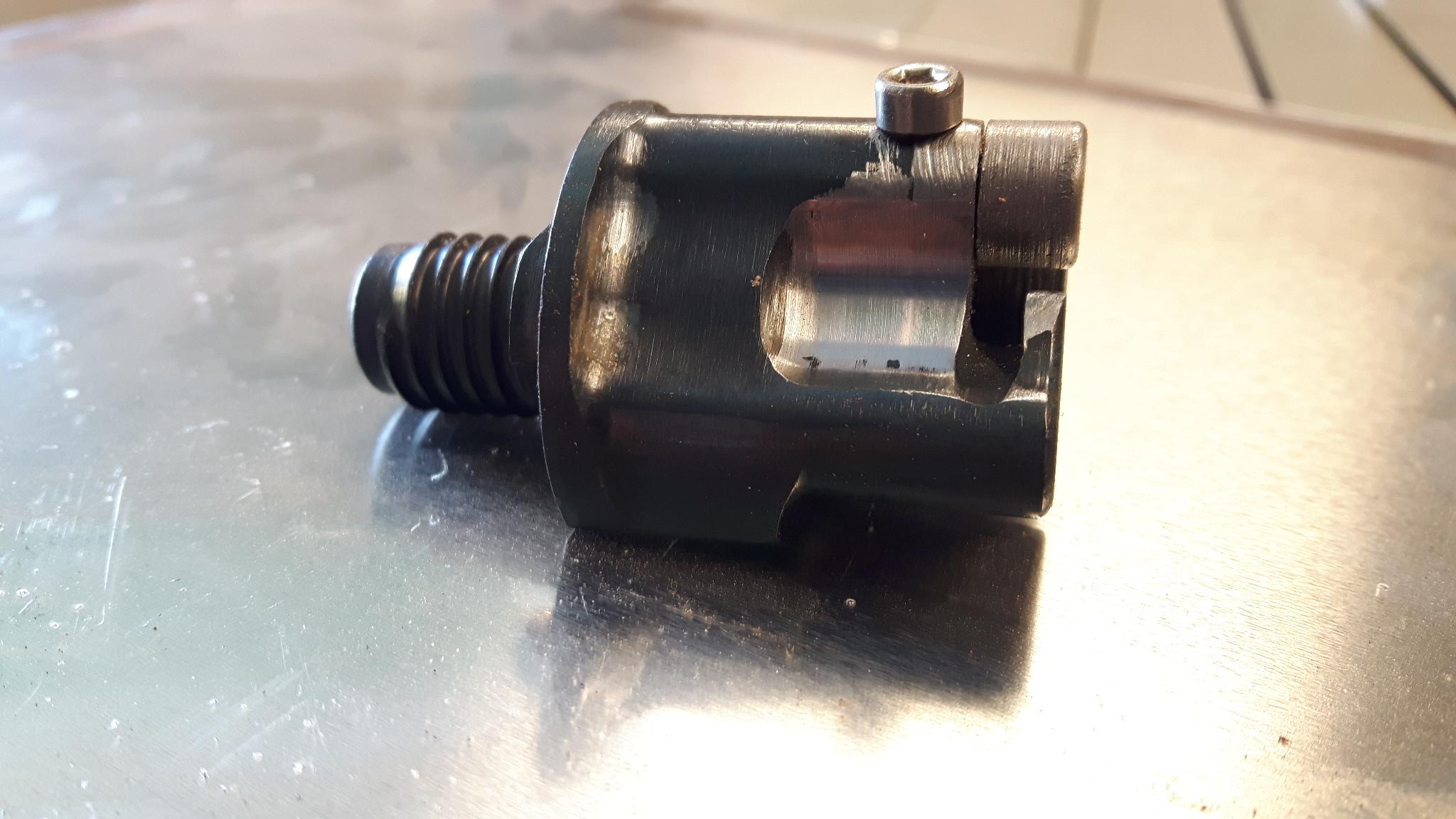

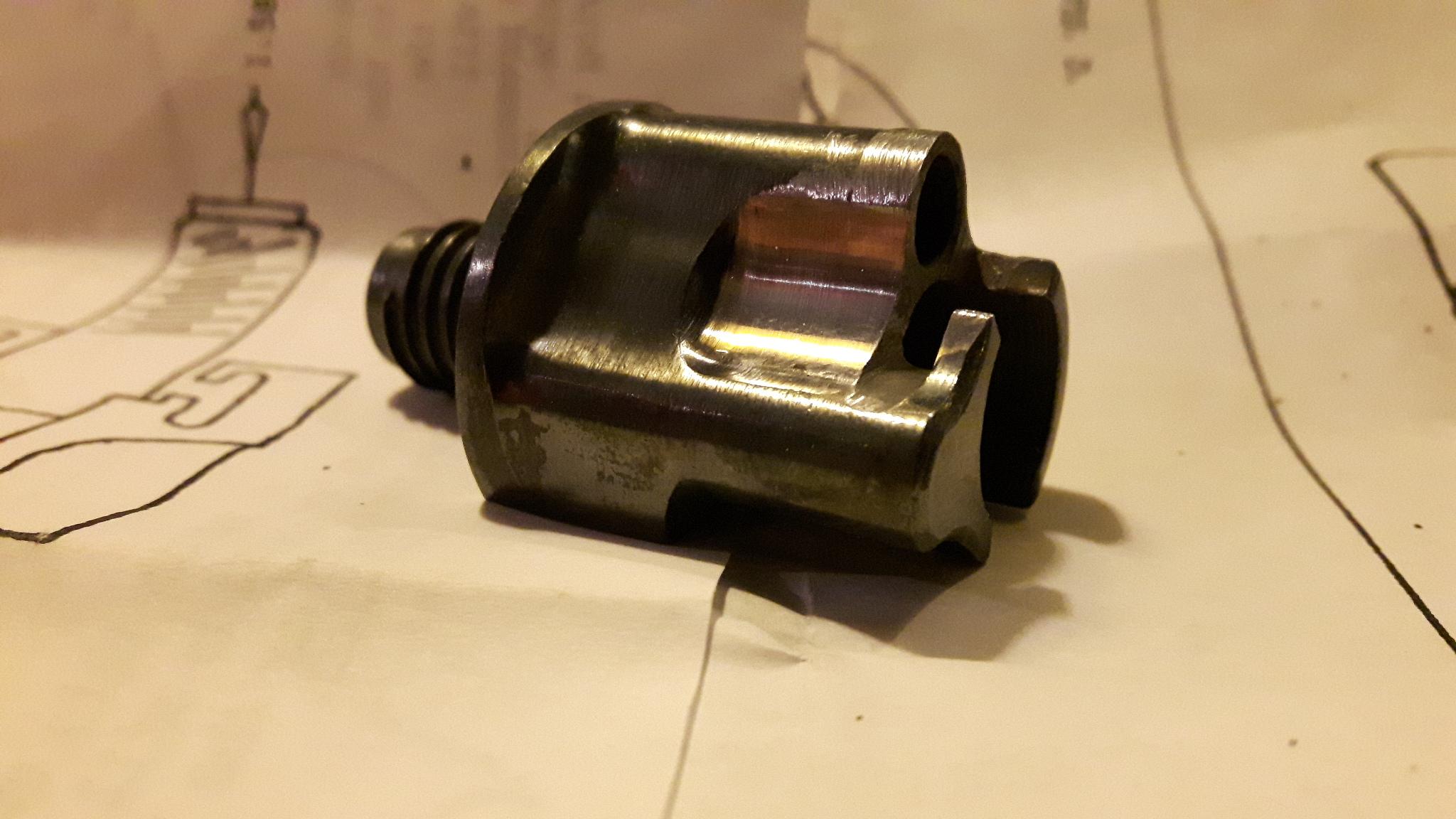

Resultatet: (här polerade jag även den insvepta ytan på vänstersidan så att ytorna ska gå ihop senare. När man fräser för säkringen så blir det ett spår här, så lika bra att släta ut allt innan dess.)

Sen borra lite för sprinten som allt roterar runt. Instruktionen sa #31 & #21 borr, vilket är så nära 3 resp 4 mm att jag inte ens tänker leta amerikanska storlekar. Det nedre hålet är 4mm det övre är 3 och ska gängas 6x48. Det är även ett 4mm hål ca 3mm djupt längst fram i hålet som orginalflaggan ligger i. Här ska en fjäder vila som trycker bort en sprint som låser slutstycket i säkrat läge.

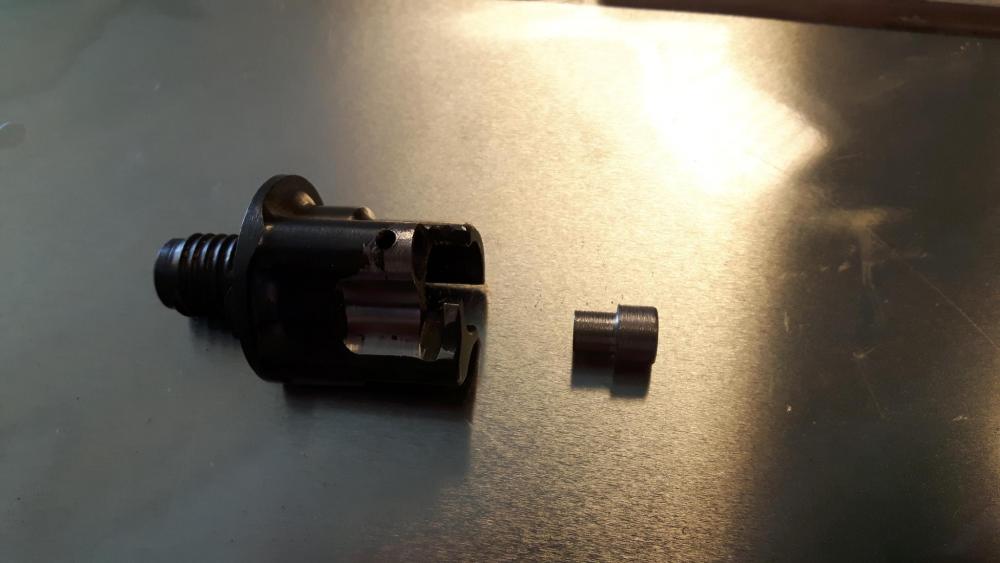

Längst till höger i bild syns en liten stump som jag gjorde i svarven. Denna finns inte med i beskrivningen från wisner utan den är till för att fylla upp hålen lite och få det hela att se mindre uppkapat ut.

Denna lilla stump får ett hål borrat som matchar det i muttern som sedan gängas m3. Där drar vi i en skruv som låser den på plats under bearbetningen sen:

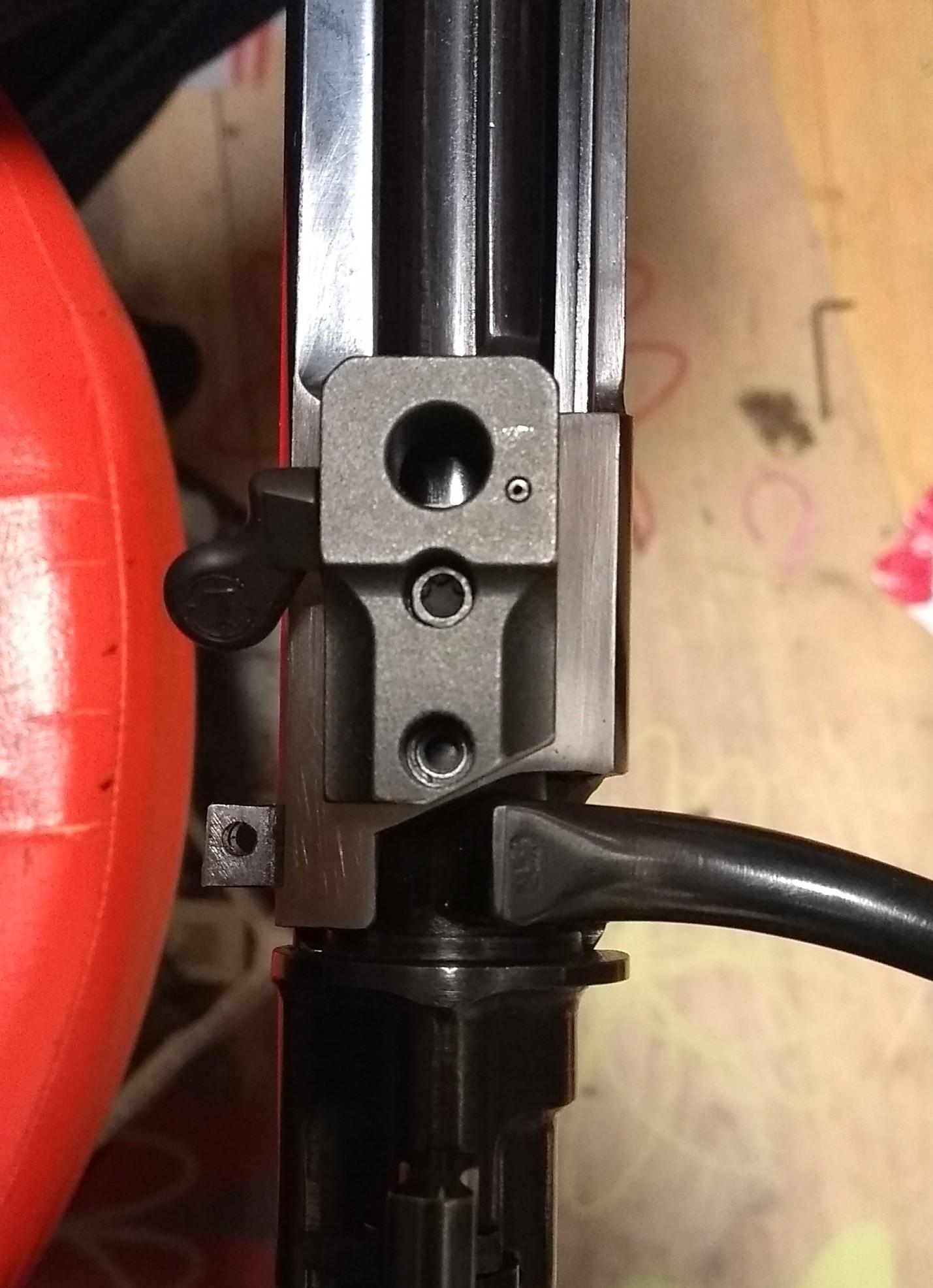

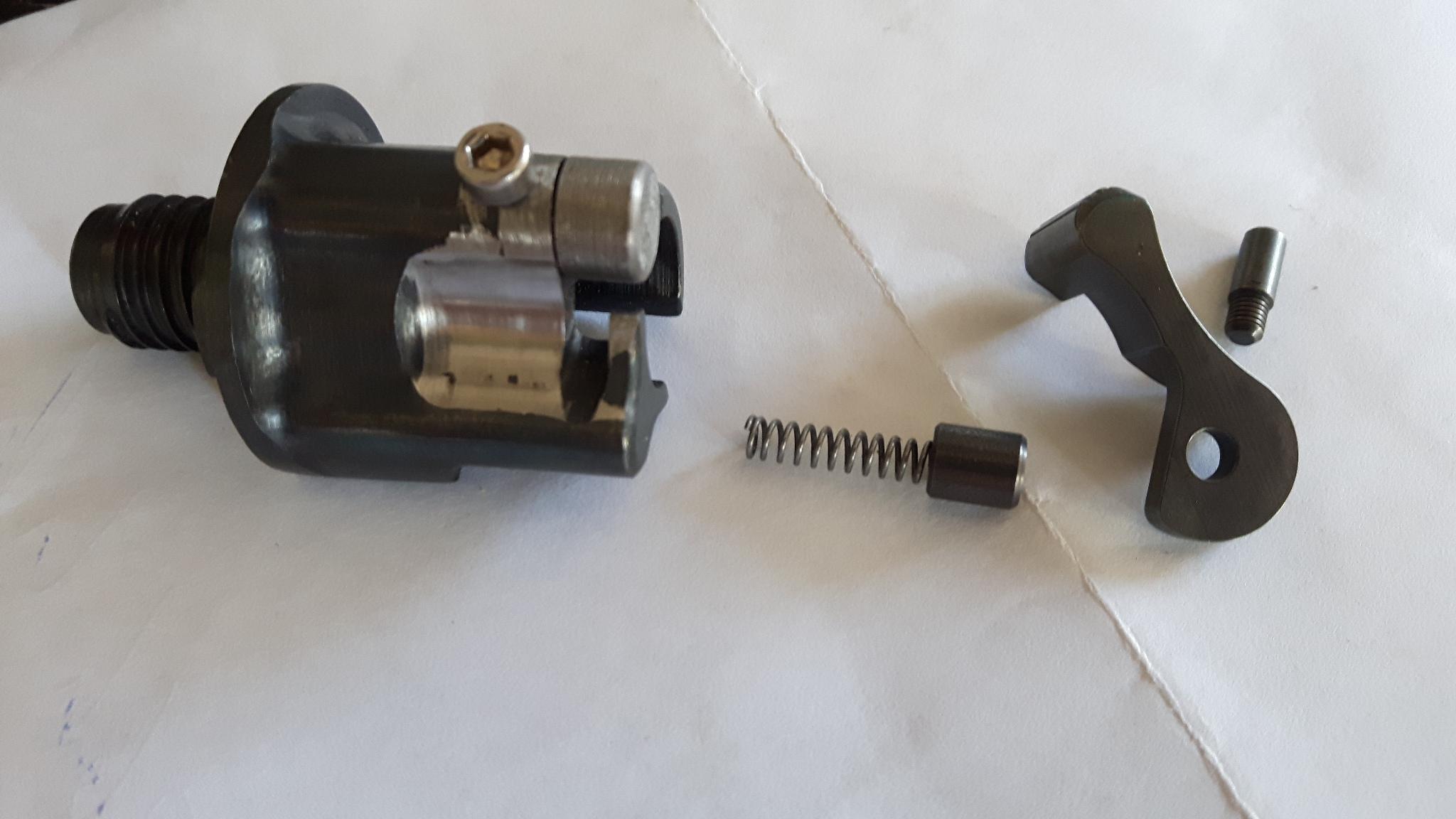

Och så slutar vi med en samlingsbild på det som ska ihop:

Det som är kvar att göra nu är att gänga det övre hålet 6x48, men då jag inte har hittat min gängtapp i sagda gänga så har jag fått beställa nya och den har inte kommit än.

Sen ska två spår göras horisontellt i muttern så att flaggan går i. Jag ska sätta mig med dom handritade ritningarna och kolla noggrannt hur dom ska göras innan jag startar fräsen. Men det tar vi nästa gång

To be continued....



/Patrik



Jag kan börja med att sammanfatta kvällen: I början bra, framåt slutet håriga, stinkande jävla elefantballar!

Det här lilla delprojektet förvandlades med ett pang och ett smattrande från ett inpassningsjobb till en räddningsaktion.

Jag började lite fint med att fräsa det övre spåret för säkringen med en 3,2mm fräs. Tog det lugnt och stilla och det blev jättefint ich den lilla pluggen jag gjorde igår satt snällt kvar. Sen bytte jag till en fräs modell större och skulle fräsa ur för själva kroppen på säkringsflaggan eller vad man ska kalla det. Skäret är på höger sida i alla fall.

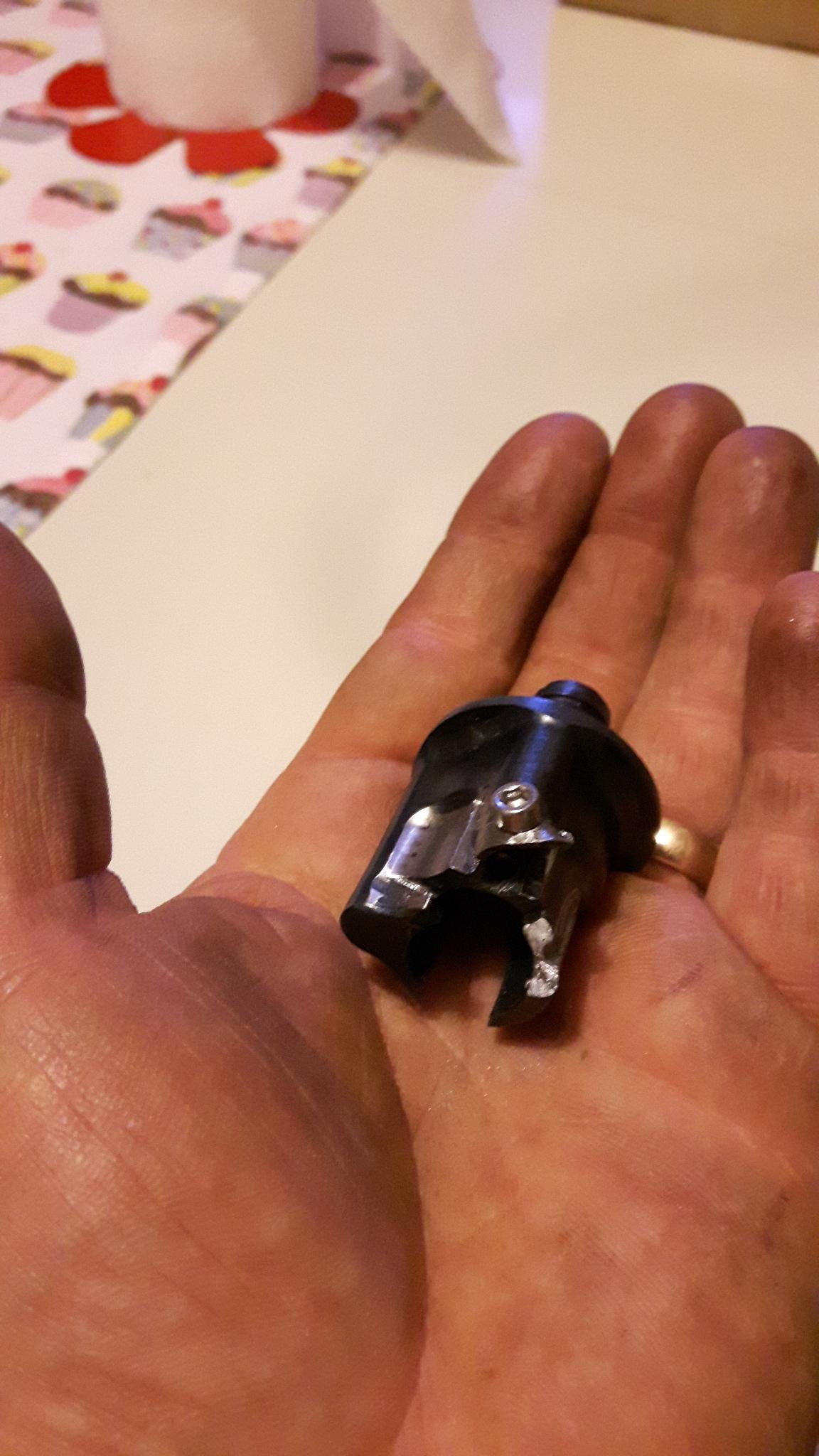

Då sa det pang och rasslade till. Fräsen i bitar, den lilla pluggen hade tagit till flykten i något mörkt hörn och det som är kvar ser nu allt annat än vackert ut.

Nu ska jag ställa mig i duschen, där syns det inte när man gråter åtminstone...

Jag har inte tänkt att ge upp än, men jag måste nog fundera igenom hur jag ska slutföra det här på ett vettigt sätt.

/Patrik

Det är aldrig för sent att ge upp...

Motgångar är tråkiga men det drabbar alla som gör någonting... ju mer man gör desto mer kan gå fel.

Glöm aldrig bort stunderna av välmående när någonting blir bättre än förväntat.

Surt

Jag tror jag har en slutstycksmutter liggande om du behöver en ny.
